图解各种卷积层（一般卷积、逐深度卷积、逐点卷积、空洞卷积、不对称卷积、深度可分离卷积、分组卷积）

回顾全连接网络
1 一般卷积
- 1.1 什么是卷积
- 1.2 一般卷积的运算过程
- 1.3 一般卷积的参数量与计算量
- 1.4 一般卷积的局限
2 逐深度卷积
- 2.1 什么是逐深度卷积
- 2.2 逐深度卷积的运算过程
- 2.3 逐深度卷积的参数量与计算量
- 2.4 逐深度卷积的局限
3 逐点卷积
- 3.1 什么是逐点卷积
- 3.2 逐点卷积的运算过程
- 3.3 逐点卷积的参数量与计算量
- 3.4 逐点卷积的局限
4深度可分离卷积
- 4.1 什么是深度可分离卷积
- 4.2 深度可分离卷积的运算过程
- 4.3 深度可分离卷积的参数量与计算量
- 4.4 深度可分离卷积的局限
5空洞卷积
- 5.1 什么是空洞卷积
- 5.2 空洞卷积的运算过程
- 5.3 空洞卷积的参数量与计算量
- 5.4 空洞卷积的局限
6不对称卷积
- 6.1 什么是不对称卷积
- 6.2 不对称卷积的运算过程
- 6.3 不对称卷积的参数量与计算量
- 6.4 不对称卷积的局限
7分组卷积
- 7.1 什么是分组卷积
- 7.2 分组卷积的运算过程
- 7.3 分组卷积的参数量与计算量
- 7.4 分组卷积的局限

本篇讲解全连接神经网络和卷积神经网络之间的关系。神经网络入门请参考之前的博文：神经网络一篇入门

回顾全连接网络

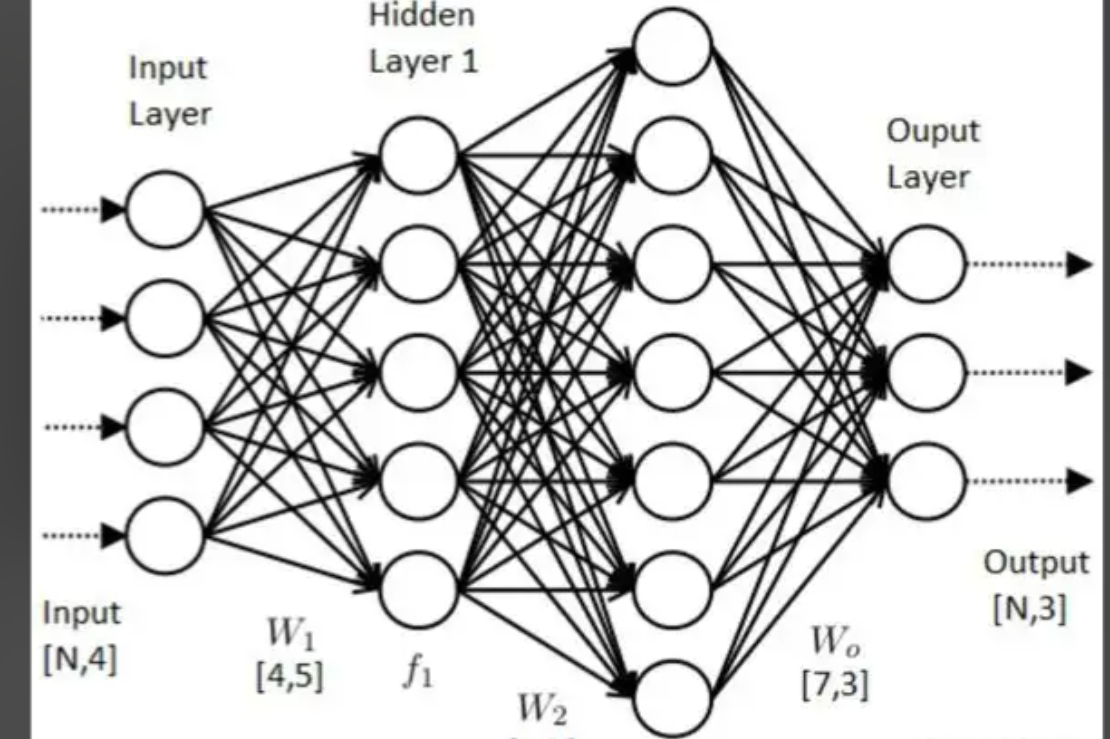

全连接网络是现代神经网络的最基本形式，其特征是由全连接层（以及激活函数）前后相接组成，其结构如下图所示：全连接神经网络结构可见，全连接层中，每一个神经元都会与其输入相连，在数学上表达为一个权重与输入相乘

⋅

y_j=w_{ij}·x_i

$y_{j} = w_{ij} \cdot x_{i}$ ，从整体来看就是一个矩阵乘法实现全连接：

⋅

y=w·x+b

$y = w \cdot x + b$ 。这就是全连接层的数学表达形式，它巧妙的利用了加权求和来表表示神经元与输入数据之间的“连接”关系。但是显然，这种连接方式存在一些局限性。首先，全连接的结构注定要求输入是一个一维向量，假设原始数据是2维甚至以上的数据（例如图像、音频、视频等），那么数据之间的空间关系就会被打破，这些信息就被“损失”掉了，对于后续的任务是不利的。其次，全连接的计算量是比较大的。假设输入数据元素个数是m，输出数据元素个数是n，那么所需要要的权重数量（也就是矩阵的宽高）为n*m，当n和m都很大的时候，要就需要大量的存储空间，并且随之带来的计算量也会急剧上升。为了改进上述缺点，卷积神经网络被提出。下面，以2D卷积为主线，图解各种卷积，并给出Pytorch中的实现。

1 一般卷积

卷积神经网络（Convolutional Neural Network, CNN）的核心思想是局部连接与权值共享，而一般卷积（Standard Convolution）正是实现这一思想的基础操作。

1.1 什么是卷积

在数学上，卷积是一种对两个函数进行运算的操作。但在深度学习中，我们更关心它在图像处理上的直观含义：用一个小的滤波器（Filter / Kernel）在输入特征图上滑动，逐位置做加权求和，从而提取局部特征。

假设输入是一张单通道图像

$X$ ，尺寸为

H \\times W

$H \times W$ ，卷积核

$K$ 的尺寸为

k \\times k

$k \times k$ ，则输出特征图

$Y$ 上位置

(

)

(i,j)

$(i, j)$ 的值可以表示为：

(

)

∑

−

∑

−

(

)

⋅

(

)

Y(i,j) = \\sum_{m=0}^{k-1} \\sum_{n=0}^{k-1} X(i+m, j+n) \\cdot K(m,n) + b

$Y (i, j) = m = 0 \sum k - 1 n = 0 \sum k - 1 X (i + m, j + n) \cdot K (m, n) + b$

其中

$b$ 为偏置项。可以看到，输出上的每一个点，只与输入上对应位置附近的一个

k \\times k

$k \times k$ 局部区域有关，这就是**局部感受野（Receptive Field）**的由来。

1.2 一般卷积的运算过程

一般卷积的完整过程可以拆解为以下几步：

确定卷积核：设定卷积核尺寸（如

\\times 3 3×3、 5 × 5 5 \\times 5 5×5）、步长（Stride）和填充（Padding）。

滑动窗口：卷积核从输入左上角开始，按步长在输入上从左到右、从上到下滑动。

加权求和：每滑动到一个位置，将卷积核与对应局部区域逐元素相乘后求和，再加上偏置，得到输出特征图上的一个值。

多通道扩展：当输入有

C_{in} Cin​ 个通道时，每个通道使用一个独立的卷积核，将所有通道的结果相加，得到输出特征图的一个通道。

下面是一般卷积的示意图：

#mermaid-svg-aFke0wfNWRl7rgT2{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-aFke0wfNWRl7rgT2 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-aFke0wfNWRl7rgT2 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-aFke0wfNWRl7rgT2 .error-icon{fill:#552222;}#mermaid-svg-aFke0wfNWRl7rgT2 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-aFke0wfNWRl7rgT2 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-aFke0wfNWRl7rgT2 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-aFke0wfNWRl7rgT2 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-aFke0wfNWRl7rgT2 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-aFke0wfNWRl7rgT2 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-aFke0wfNWRl7rgT2 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-aFke0wfNWRl7rgT2 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-aFke0wfNWRl7rgT2 .marker.cross{stroke:#333333;}#mermaid-svg-aFke0wfNWRl7rgT2 svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-aFke0wfNWRl7rgT2 p{margin:0;}#mermaid-svg-aFke0wfNWRl7rgT2 .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-aFke0wfNWRl7rgT2 .cluster-label text{fill:#333;}#mermaid-svg-aFke0wfNWRl7rgT2 .cluster-label span{color:#333;}#mermaid-svg-aFke0wfNWRl7rgT2 .cluster-label span p{background-color:transparent;}#mermaid-svg-aFke0wfNWRl7rgT2 .label text,#mermaid-svg-aFke0wfNWRl7rgT2 span{fill:#333;color:#333;}#mermaid-svg-aFke0wfNWRl7rgT2 .node rect,#mermaid-svg-aFke0wfNWRl7rgT2 .node circle,#mermaid-svg-aFke0wfNWRl7rgT2 .node ellipse,#mermaid-svg-aFke0wfNWRl7rgT2 .node polygon,#mermaid-svg-aFke0wfNWRl7rgT2 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-aFke0wfNWRl7rgT2 .rough-node .label text,#mermaid-svg-aFke0wfNWRl7rgT2 .node .label text,#mermaid-svg-aFke0wfNWRl7rgT2 .image-shape .label,#mermaid-svg-aFke0wfNWRl7rgT2 .icon-shape .label{text-anchor:middle;}#mermaid-svg-aFke0wfNWRl7rgT2 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-aFke0wfNWRl7rgT2 .rough-node .label,#mermaid-svg-aFke0wfNWRl7rgT2 .node .label,#mermaid-svg-aFke0wfNWRl7rgT2 .image-shape .label,#mermaid-svg-aFke0wfNWRl7rgT2 .icon-shape .label{text-align:center;}#mermaid-svg-aFke0wfNWRl7rgT2 .node.clickable{cursor:pointer;}#mermaid-svg-aFke0wfNWRl7rgT2 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-aFke0wfNWRl7rgT2 .arrowheadPath{fill:#333333;}#mermaid-svg-aFke0wfNWRl7rgT2 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-aFke0wfNWRl7rgT2 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-aFke0wfNWRl7rgT2 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-aFke0wfNWRl7rgT2 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-aFke0wfNWRl7rgT2 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-aFke0wfNWRl7rgT2 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-aFke0wfNWRl7rgT2 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-aFke0wfNWRl7rgT2 .cluster text{fill:#333;}#mermaid-svg-aFke0wfNWRl7rgT2 .cluster span{color:#333;}#mermaid-svg-aFke0wfNWRl7rgT2 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-aFke0wfNWRl7rgT2 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-aFke0wfNWRl7rgT2 rect.text{fill:none;stroke-width:0;}#mermaid-svg-aFke0wfNWRl7rgT2 .icon-shape,#mermaid-svg-aFke0wfNWRl7rgT2 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-aFke0wfNWRl7rgT2 .icon-shape p,#mermaid-svg-aFke0wfNWRl7rgT2 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-aFke0wfNWRl7rgT2 .icon-shape .label rect,#mermaid-svg-aFke0wfNWRl7rgT2 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-aFke0wfNWRl7rgT2 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-aFke0wfNWRl7rgT2 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-aFke0wfNWRl7rgT2 :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

输入特征图 H×W×C_in

卷积核 K×K×C_in

滑动窗口加权求和

输出特征图 H'×W'×C_out

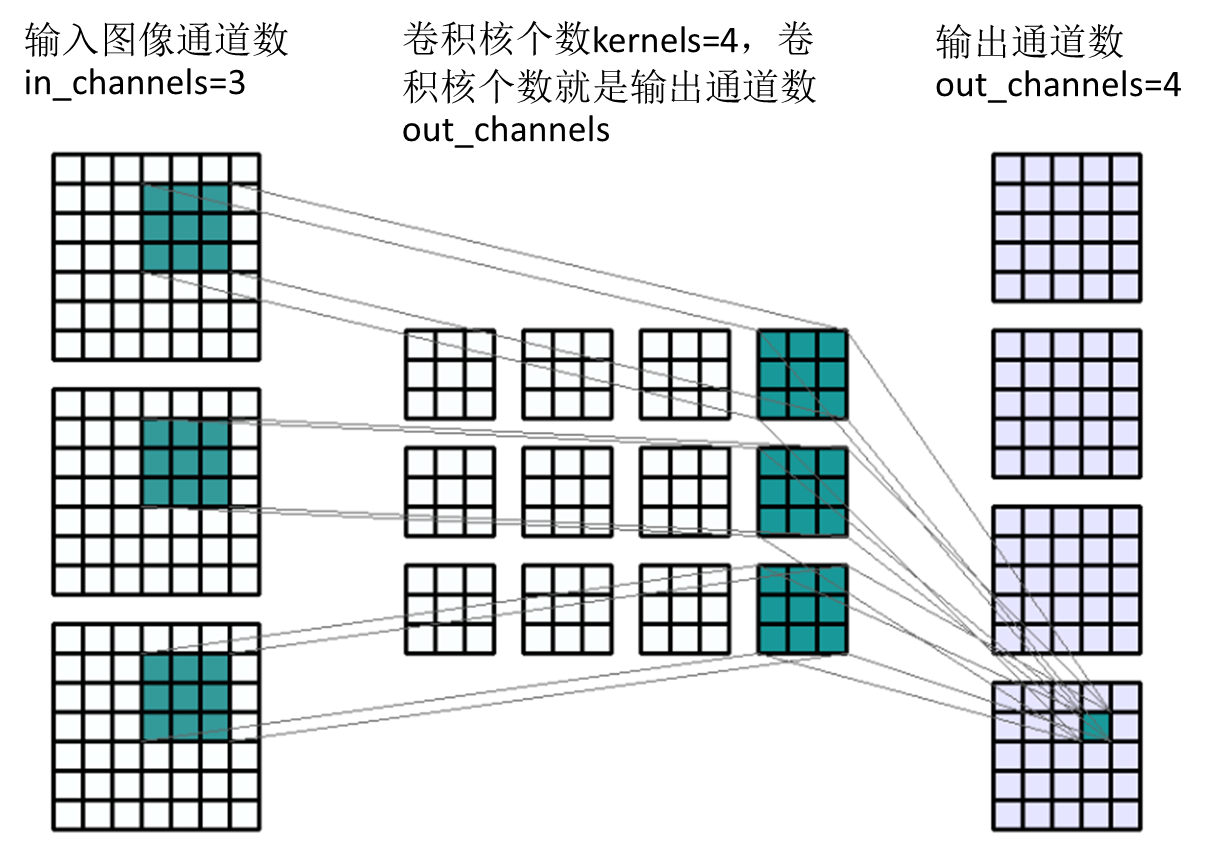

一般卷积示意图我们可以注意到，实际上的一般卷积的卷积对象和卷积核本身是一个3维结构，有w、h和c三个维度，这是刚刚接触卷积网络的同学很容易误解的点。

结论： 1、卷积输出的通道数：在一般卷积中，卷积核的通道数（c维度）必须等于输入数据的通道数，例如，输入是3通道彩色图像，那卷积核也必须是3通道的，卷积核的个数等于输出通道数。例如，你使用了16个卷积核，那么输出通道数就是16。 2、卷积输出的尺寸N，与卷积核大小K，步幅S以及填充P相关，公式如下：

−

N=\\frac{W-F+2P}{S}+1

$N = \frac{W - F + 2 P}{S} + 1$ 上式结果向下取整。一般卷积在Pytorch中的实现如下：

from torch.nn import Conv2d
import torch

image=torch.rand((1,3,256,256)) #构造一个假图像，维度分别是(B,C,W,H)
#测试不同卷积参数下的输出尺寸和通道数
conv_layer1=Conv2d(in_channels=3,out_channels=16,kernel_size=3,stride=1,padding=0)
conv_layer2=Conv2d(in_channels=3,out_channels=32,kernel_size=3,stride=1,padding=1)
conv_layer3=Conv2d(in_channels=3,out_channels=16,kernel_size=3,stride=2,padding=1)
conv_layer4=Conv2d(in_channels=3,out_channels=16,kernel_size=5,stride=1,padding=0)
conv_layer5=Conv2d(in_channels=3,out_channels=16,kernel_size=5,stride=1,padding=2)
y1=conv_layer1(image)
y2=conv_layer2(image)
y3=conv_layer3(image)
y4=conv_layer4(image)
y5=conv_layer5(image)
y=[y1,y2,y3,y4,y5]
for yy in y:
print(yy.shape)
#输出
'''
torch.Size([1, 16, 254, 254])
torch.Size([1, 32, 256, 256])
torch.Size([1, 16, 128, 128])
torch.Size([1, 16, 252, 252])
torch.Size([1, 16, 256, 256])
'''

大家可以使用公式验证一下输入与输出形状的关系。注意，当padding=0时，因为图像边缘的像素无法作为卷积中心，因此边缘的一圈像素在卷积后会被丢弃，输出变小。例如，当输入为（256,256,3）时，经过3×3卷积，padding=0，stride=1，输出尺寸为254×254，因为图像上下左右各有一圈像素被舍弃。如果卷积核为5×5的，那么输出上下左右会有两圈像素被舍弃。 stride=2时，相当于输入尺寸2倍下采样，但是要注意配合合适的padding值。

1.3 一般卷积的参数量与计算量

假设输入通道数为

C_{in}

$C_{in}$ ，输出通道数为

C_{out}

$C_{o u t}$ ，卷积核尺寸为

k \\times k

$k \times k$ ，则：

参数量： $\\times k \\times C_{in} \\times C_{out} k×k×Cin×Cout$
计算量： $\\times k \\times C_{in} \\times C_{out} \\times H' \\times W' k×k×Cin×Cout×H′×W′$

其中

′

$H^{'}$ 、

′

$W^{'}$ 为输出特征图的尺寸。相比全连接层，一般卷积通过局部连接大幅减少了参数量，通过权值共享（同一个卷积核在整张图上滑动）进一步降低了存储和计算开销，这也是卷积神经网络能够高效处理图像等二维数据的关键原因。

1.4 一般卷积的局限

尽管一般卷积已经比全连接高效很多，但它仍然存在一些不足：

当输入通道数 $C_{in} Cin 和输出通道数 C o u t C_{out} Cout 都较大时，参数量依然可观；$
卷积核只能覆盖局部区域，对远距离依赖的建模能力有限；
标准卷积对所有通道一视同仁，无法区分通道间的相关性。

正是为了应对这些局限，后续才发展出了逐深度卷积（Depthwise Convolution）、逐点卷积（Pointwise Convolution）、空洞卷积（Dilated Convolution）、不对称卷积（Asymmetric Convolution）、深度可分离卷积（Depthwise Separable Convolution）以及分组卷积（Grouped Convolution）等变体，这些将在后续章节中逐一讲解。

2 逐深度卷积

逐深度卷积（Depthwise Convolution）是一般卷积的一种特殊形式，它的核心思想是对每个输入通道分别进行独立的卷积运算，即每个通道使用一个单独的卷积核，通道之间互不混合。

2.1 什么是逐深度卷积

在一般卷积中，卷积核的通道数必须等于输入通道数，卷积核会在所有通道上同时滑动并求和，从而将通道信息混合在一起。而逐深度卷积则完全不同：它把输入特征图的每个通道单独拿出来，用一个独立的

k \\times k

$k \times k$ 卷积核去卷积，得到对应通道的输出，通道之间不进行求和混合。

假设输入特征图有

C_{in}

$C_{in}$ 个通道，尺寸为

H \\times W

$H \times W$ ，卷积核尺寸为

k \\times k

$k \times k$ ，则逐深度卷积的输出特征图

$Y$ 上第

$c$ 个通道、位置

(

)

(i,j)

$(i, j)$ 的值可以表示为：

(

)

∑

−

∑

−

(

)

⋅

(

)

Y_c(i,j) = \\sum_{m=0}^{k-1} \\sum_{n=0}^{k-1} X_c(i+m, j+n) \\cdot K_c(m,n) + b_c

$Y_{c} (i, j) = m = 0 \sum k - 1 n = 0 \sum k - 1 X_{c} (i + m, j + n) \cdot K_{c} (m, n) + b_{c}$

其中

X_c

$X_{c}$ 为输入的第

$c$ 个通道，

K_c

$K_{c}$ 为第

$c$ 个通道对应的卷积核，

b_c

$b_{c}$ 为第

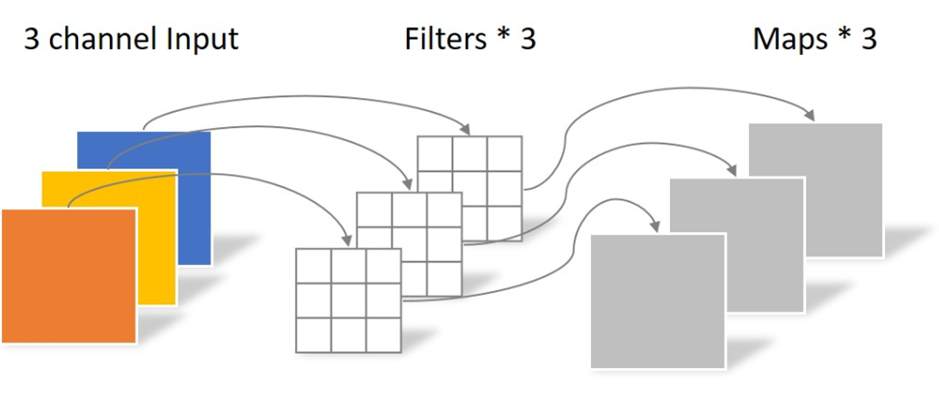

$c$ 个通道的偏置项。可以看到，输出通道数等于输入通道数，且每个通道只与自己的卷积核做运算，通道之间互不干扰。逐深度卷积的示意图如下：逐深度卷积示意图可见，逐深度卷积的特点就是不会改变输入通道数，也就是输入通道数是多少，输出通道数就是多少。

2.2 逐深度卷积的运算过程

逐深度卷积的完整过程可以拆解为以下几步：

确定卷积核：设定卷积核尺寸（如

\\times 3 3×3、 5 × 5 5 \\times 5 5×5）、步长（Stride）和填充（Padding），卷积核个数等于输入通道数。

逐通道滑动：对输入特征图的每一个通道，用对应的卷积核在该通道上从左到右、从上到下滑动。

加权求和：每滑动到一个位置，将卷积核与该通道对应局部区域逐元素相乘后求和，再加上偏置，得到该通道输出特征图上的一个值。

拼接输出：所有通道独立卷积完成后，将各通道的输出按原顺序拼接，得到最终的输出特征图。

下面是一个直观的对比示意图：

#mermaid-svg-gFmNgp3qrryVzB5n{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-gFmNgp3qrryVzB5n .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-gFmNgp3qrryVzB5n .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-gFmNgp3qrryVzB5n .error-icon{fill:#552222;}#mermaid-svg-gFmNgp3qrryVzB5n .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-gFmNgp3qrryVzB5n .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-gFmNgp3qrryVzB5n .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-gFmNgp3qrryVzB5n .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-gFmNgp3qrryVzB5n .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-gFmNgp3qrryVzB5n .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-gFmNgp3qrryVzB5n .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-gFmNgp3qrryVzB5n .marker{fill:#333333;stroke:#333333;}#mermaid-svg-gFmNgp3qrryVzB5n .marker.cross{stroke:#333333;}#mermaid-svg-gFmNgp3qrryVzB5n svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-gFmNgp3qrryVzB5n p{margin:0;}#mermaid-svg-gFmNgp3qrryVzB5n .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-gFmNgp3qrryVzB5n .cluster-label text{fill:#333;}#mermaid-svg-gFmNgp3qrryVzB5n .cluster-label span{color:#333;}#mermaid-svg-gFmNgp3qrryVzB5n .cluster-label span p{background-color:transparent;}#mermaid-svg-gFmNgp3qrryVzB5n .label text,#mermaid-svg-gFmNgp3qrryVzB5n span{fill:#333;color:#333;}#mermaid-svg-gFmNgp3qrryVzB5n .node rect,#mermaid-svg-gFmNgp3qrryVzB5n .node circle,#mermaid-svg-gFmNgp3qrryVzB5n .node ellipse,#mermaid-svg-gFmNgp3qrryVzB5n .node polygon,#mermaid-svg-gFmNgp3qrryVzB5n .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-gFmNgp3qrryVzB5n .rough-node .label text,#mermaid-svg-gFmNgp3qrryVzB5n .node .label text,#mermaid-svg-gFmNgp3qrryVzB5n .image-shape .label,#mermaid-svg-gFmNgp3qrryVzB5n .icon-shape .label{text-anchor:middle;}#mermaid-svg-gFmNgp3qrryVzB5n .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-gFmNgp3qrryVzB5n .rough-node .label,#mermaid-svg-gFmNgp3qrryVzB5n .node .label,#mermaid-svg-gFmNgp3qrryVzB5n .image-shape .label,#mermaid-svg-gFmNgp3qrryVzB5n .icon-shape .label{text-align:center;}#mermaid-svg-gFmNgp3qrryVzB5n .node.clickable{cursor:pointer;}#mermaid-svg-gFmNgp3qrryVzB5n .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-gFmNgp3qrryVzB5n .arrowheadPath{fill:#333333;}#mermaid-svg-gFmNgp3qrryVzB5n .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-gFmNgp3qrryVzB5n .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-gFmNgp3qrryVzB5n .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-gFmNgp3qrryVzB5n .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-gFmNgp3qrryVzB5n .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-gFmNgp3qrryVzB5n .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-gFmNgp3qrryVzB5n .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-gFmNgp3qrryVzB5n .cluster text{fill:#333;}#mermaid-svg-gFmNgp3qrryVzB5n .cluster span{color:#333;}#mermaid-svg-gFmNgp3qrryVzB5n div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-gFmNgp3qrryVzB5n .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-gFmNgp3qrryVzB5n rect.text{fill:none;stroke-width:0;}#mermaid-svg-gFmNgp3qrryVzB5n .icon-shape,#mermaid-svg-gFmNgp3qrryVzB5n .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-gFmNgp3qrryVzB5n .icon-shape p,#mermaid-svg-gFmNgp3qrryVzB5n .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-gFmNgp3qrryVzB5n .icon-shape .label rect,#mermaid-svg-gFmNgp3qrryVzB5n .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-gFmNgp3qrryVzB5n .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-gFmNgp3qrryVzB5n .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-gFmNgp3qrryVzB5n :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

逐深度卷积

输入 C_in 个通道

每个通道独立卷积核 K×K×1

通道间不混合

输出 C_in 个通道

一般卷积

输入 C_in 个通道

卷积核 K×K×C_in

所有通道求和混合

输出 C_out 个通道

逐深度卷积在Pytorch中的实现如下：

from torch.nn import Conv2d
import torch

image=torch.rand((1,3,256,256)) #构造一个假图像，维度分别是(B,C,W,H)
#测试不同卷积参数下的输出尺寸和通道数
dw_conv1=Conv2d(in_channels=3,out_channels=3,kernel_size=3,stride=1,padding=0,groups=3)
dw_conv2=Conv2d(in_channels=3,out_channels=18,kernel_size=5,stride=1,padding=2,groups=3)
y1=dw_conv1(image)
y2=dw_conv2(image)
y=[y1,y2]
for yy in y:
print(yy.shape)
#输出
'''
torch.Size([1, 3, 254, 254])
torch.Size([1, 18, 256, 256])
'''

逐深度卷积同样适用Conv2d类进行构建，相较于一般卷积，多了一个参数groups，意思是将输入的通道分为多少组，每组内部分别进行一般卷积。当groups=输入通道数时，输入的每个通道都是一个组，相当于每个通道分配一个卷积核进行卷积，这样就实现了逐通道卷积。当输入通道数不等于输出通道数时，例如上面代码的dw_conv2，out_channels必须是通道数量的整数倍，相当于给每个通道分配一个以上的卷积核，例如，dw_conv2就是给每个通道分配了6个卷积核，所以一个通道变成了6通道输出，3个通道就会输出18个通道，但是内部计算还是按照逐深度卷积的定义来完成的。

2.3 逐深度卷积的参数量与计算量

假设输入通道数为

C_{in}

$C_{in}$ ，卷积核尺寸为

k \\times k

$k \times k$ ，则：

参数量： $\\times k \\times C_{in} k×k×Cin$
计算量： $\\times k \\times C_{in} \\times H' \\times W' k×k×Cin×H′×W′$

其中

′

$H^{'}$ 、

′

$W^{'}$ 为输出特征图的尺寸。对比一般卷积的参数量

k \\times k \\times C_{in} \\times C_{out}

$k \times k \times C_{in} \times C_{o u t}$ ，逐深度卷积的参数量只有一般卷积的

1/C_{out}

$1/ C_{o u t}$ ，计算量也大幅下降。这正是逐深度卷积的核心优势——用极小的参数量完成空间特征的提取。

2.4 逐深度卷积的局限

尽管逐深度卷积大幅降低了参数量和计算量，但它也存在明显的不足：

通道间信息无法交互：由于每个通道独立卷积、互不混合，逐深度卷积无法利用通道之间的相关性信息；
特征表达能力有限：单独使用逐深度卷积时，模型对特征的表达能力较弱，通常需要配合逐点卷积（Pointwise Convolution）来混合通道信息，二者组合便构成了经典的深度可分离卷积（Depthwise Separable Convolution）。

正是为了弥补逐深度卷积在通道交互上的不足，后续才发展出了逐点卷积以及深度可分离卷积，这些将在后续章节中详细讲解。

3 逐点卷积

逐点卷积（Pointwise Convolution）是一般卷积的一种特殊形式，它的核心思想是用

1 \\times 1

$1 \times 1$ 的卷积核在通道维度上进行加权求和，从而在保持空间尺寸不变的前提下，实现通道之间的信息交互与维度变换。

3.1 什么是逐点卷积

在一般卷积中，卷积核尺寸通常大于

$1$ （如

3 \\times 3

$3 \times 3$ 、

5 \\times 5

$5 \times 5$ ），卷积核会在空间和通道两个维度上同时滑动并求和。而逐点卷积则完全不同：它的卷积核尺寸固定为

1 \\times 1

$1 \times 1$ ，只在通道维度上做加权求和，不涉及空间邻域的聚合。

假设输入特征图有

C_{in}

$C_{in}$ 个通道，尺寸为

H \\times W

$H \times W$ ，逐点卷积使用

C_{out}

$C_{o u t}$ 个

1 \\times 1 \\times C_{in}

$1 \times 1 \times C_{in}$ 的卷积核，则输出特征图

$Y$ 上第

$j$ 个通道、位置

(

)

(i,j)

$(i, j)$ 的值可以表示为：

(

)

∑

−

(

)

⋅

(

)

Y_j(i,j) = \\sum_{c=0}^{C_{in}-1} X_c(i,j) \\cdot K_j(c) + b_j

$Y_{j} (i, j) = c = 0 \sum C_{in} - 1 X_{c} (i, j) \cdot K_{j} (c) + b_{j}$

其中

X_c

$X_{c}$ 为输入的第

$c$ 个通道，

K_j

$K_{j}$ 为第

$j$ 个输出通道对应的

1 \\times 1 \\times C_{in}

$1 \times 1 \times C_{in}$ 卷积核，

b_j

$b_{j}$ 为第

$j$ 个通道的偏置项。可以看到，输出特征图的空间尺寸与输入完全一致，而通道数由

C_{in}

$C_{in}$ 变为

C_{out}

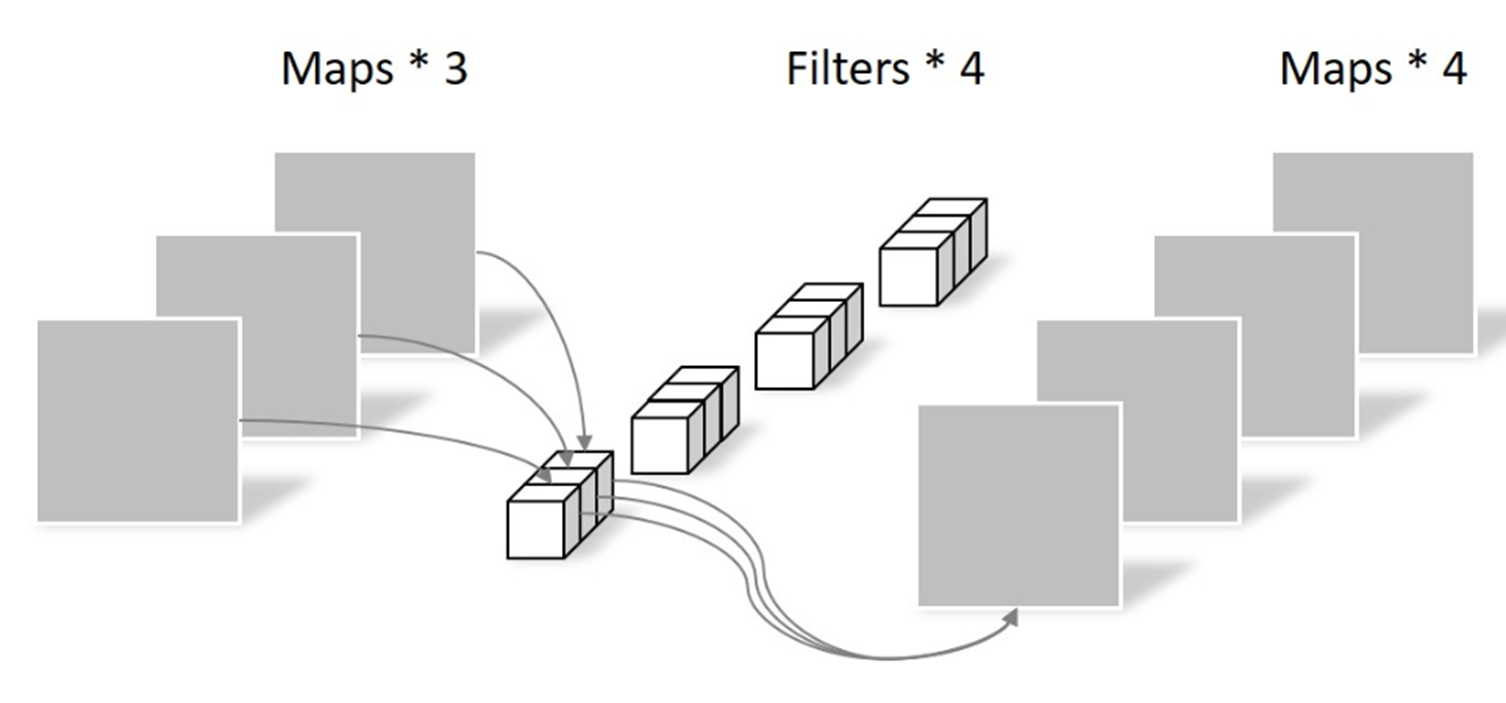

$C_{o u t}$ ，这正是逐点卷积的核心作用——在通道维度上自由地升维或降维。逐点卷积示意图

3.2 逐点卷积的运算过程

逐点卷积的完整过程可以拆解为以下几步：

确定卷积核：设定卷积核尺寸固定为

\\times 1 1×1，卷积核个数等于输出通道数 C o u t C_{out} Cout​，每个卷积核的通道数等于输入通道数 C i n C_{in} Cin​。

逐位置滑动：卷积核在输入特征图的每一个空间位置

\\times 1 1×1，滑动时不会跨越空间邻域。

通道加权求和：在每个空间位置上，将

C_{in} Cin​ 个通道的值与卷积核对应通道的权重逐元素相乘后求和，再加上偏置，得到该位置在某个输出通道上的值。

拼接输出：所有

C_{out} Cout​ 个卷积核计算完成后，将各通道的输出按顺序拼接，得到尺寸为 H × W × C o u t H \\times W \\times C_{out} H×W×Cout​ 的输出特征图。

下面是一个直观的对比示意图：

#mermaid-svg-F6NyHO90bqQkko3u{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-F6NyHO90bqQkko3u .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-F6NyHO90bqQkko3u .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-F6NyHO90bqQkko3u .error-icon{fill:#552222;}#mermaid-svg-F6NyHO90bqQkko3u .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-F6NyHO90bqQkko3u .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-F6NyHO90bqQkko3u .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-F6NyHO90bqQkko3u .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-F6NyHO90bqQkko3u .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-F6NyHO90bqQkko3u .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-F6NyHO90bqQkko3u .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-F6NyHO90bqQkko3u .marker{fill:#333333;stroke:#333333;}#mermaid-svg-F6NyHO90bqQkko3u .marker.cross{stroke:#333333;}#mermaid-svg-F6NyHO90bqQkko3u svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-F6NyHO90bqQkko3u p{margin:0;}#mermaid-svg-F6NyHO90bqQkko3u .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-F6NyHO90bqQkko3u .cluster-label text{fill:#333;}#mermaid-svg-F6NyHO90bqQkko3u .cluster-label span{color:#333;}#mermaid-svg-F6NyHO90bqQkko3u .cluster-label span p{background-color:transparent;}#mermaid-svg-F6NyHO90bqQkko3u .label text,#mermaid-svg-F6NyHO90bqQkko3u span{fill:#333;color:#333;}#mermaid-svg-F6NyHO90bqQkko3u .node rect,#mermaid-svg-F6NyHO90bqQkko3u .node circle,#mermaid-svg-F6NyHO90bqQkko3u .node ellipse,#mermaid-svg-F6NyHO90bqQkko3u .node polygon,#mermaid-svg-F6NyHO90bqQkko3u .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-F6NyHO90bqQkko3u .rough-node .label text,#mermaid-svg-F6NyHO90bqQkko3u .node .label text,#mermaid-svg-F6NyHO90bqQkko3u .image-shape .label,#mermaid-svg-F6NyHO90bqQkko3u .icon-shape .label{text-anchor:middle;}#mermaid-svg-F6NyHO90bqQkko3u .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-F6NyHO90bqQkko3u .rough-node .label,#mermaid-svg-F6NyHO90bqQkko3u .node .label,#mermaid-svg-F6NyHO90bqQkko3u .image-shape .label,#mermaid-svg-F6NyHO90bqQkko3u .icon-shape .label{text-align:center;}#mermaid-svg-F6NyHO90bqQkko3u .node.clickable{cursor:pointer;}#mermaid-svg-F6NyHO90bqQkko3u .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-F6NyHO90bqQkko3u .arrowheadPath{fill:#333333;}#mermaid-svg-F6NyHO90bqQkko3u .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-F6NyHO90bqQkko3u .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-F6NyHO90bqQkko3u .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-F6NyHO90bqQkko3u .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-F6NyHO90bqQkko3u .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-F6NyHO90bqQkko3u .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-F6NyHO90bqQkko3u .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-F6NyHO90bqQkko3u .cluster text{fill:#333;}#mermaid-svg-F6NyHO90bqQkko3u .cluster span{color:#333;}#mermaid-svg-F6NyHO90bqQkko3u div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-F6NyHO90bqQkko3u .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-F6NyHO90bqQkko3u rect.text{fill:none;stroke-width:0;}#mermaid-svg-F6NyHO90bqQkko3u .icon-shape,#mermaid-svg-F6NyHO90bqQkko3u .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-F6NyHO90bqQkko3u .icon-shape p,#mermaid-svg-F6NyHO90bqQkko3u .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-F6NyHO90bqQkko3u .icon-shape .label rect,#mermaid-svg-F6NyHO90bqQkko3u .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-F6NyHO90bqQkko3u .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-F6NyHO90bqQkko3u .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-F6NyHO90bqQkko3u :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

逐点卷积

输入 C_in 个通道

卷积核 1×1×C_in

仅通道维度加权求和

输出 C_out 个通道

一般卷积

输入 C_in 个通道

卷积核 K×K×C_in

空间+通道同时聚合

输出 C_out 个通道

逐点卷积在Pytorch中的实现如下：

from torch.nn import Conv2d
import torch

image=torch.rand((1,3,256,256)) #构造一个假图像，维度分别是(B,C,W,H)
#测试不同卷积参数下的输出尺寸和通道数
pw_conv1=Conv2d(in_channels=3,out_channels=16,kernel_size=1,stride=1,padding=0)
pw_conv2=Conv2d(in_channels=3,out_channels=64,kernel_size=1,stride=1,padding=0)
y1=pw_conv1(image)
y2=pw_conv2(image)
y=[y1,y2]
for yy in y:
print(yy.shape)
#输出
'''
torch.Size([1, 16, 256, 256])
torch.Size([1, 64, 256, 256])
'''

逐点卷积同样适用Conv2d类进行构建，只需将kernel_size设为1即可。可以看到，无论输出通道数如何变化，输出特征图的空间尺寸始终与输入保持一致，这正是

1 \\times 1

$1 \times 1$ 卷积核不改变空间尺寸的体现。逐点卷积常用于改变通道数，例如在深度可分离卷积中，先用逐深度卷积提取空间特征，再用逐点卷积混合通道信息并调整通道数。

3.3 逐点卷积的参数量与计算量

假设输入通道数为

C_{in}

$C_{in}$ ，输出通道数为

C_{out}

$C_{o u t}$ ，则：

参数量： $C_{in} \\times C_{out} Cin×Cout$
计算量： $C_{in} \\times C_{out} \\times H \\times W Cin×Cout×H×W$

其中

$H$ 、

$W$ 为输入（也是输出）特征图的尺寸。对比一般卷积的参数量

k \\times k \\times C_{in} \\times C_{out}

$k \times k \times C_{in} \times C_{o u t}$ ，逐点卷积的参数量只有一般卷积的

1/k^2

$1/ k^{2}$ ，计算量也相应大幅下降。这正是逐点卷积的核心优势——用极小的代价完成通道维度的信息融合与变换。

3.4 逐点卷积的局限

尽管逐点卷积在通道变换上非常高效，但它也存在明显的不足：

无法提取空间特征：由于卷积核尺寸为 $\\times 1 1×1，逐点卷积只能聚合通道维度的信息，无法感知空间邻域，因此不能单独用于提取局部空间特征；$
单独使用表达能力有限：单独使用逐点卷积时，模型只能做通道间的线性组合，对特征的表达能力较弱，通常需要配合逐深度卷积（Depthwise Convolution）来提取空间特征，二者组合便构成了经典的深度可分离卷积（Depthwise Separable Convolution）。

正是为了弥补逐点卷积在空间特征提取上的不足，后续才发展出了深度可分离卷积，这些将在后续章节中详细讲解。

4深度可分离卷积

深度可分离卷积（Depthwise Separable Convolution）是逐深度卷积（Depthwise Convolution）与逐点卷积（Pointwise Convolution）的级联组合，它的核心思想是将一般卷积分解为“空间特征提取”和“通道信息融合”两个独立步骤，从而在保持相近表达能力的同时大幅降低参数量与计算量。

4.1 什么是深度可分离卷积

在一般卷积中，卷积核会同时在空间和通道两个维度上做加权求和，空间特征提取与通道信息融合是一步完成的。而深度可分离卷积则把这一过程拆成两步，深度可分离卷积=逐深度卷积+逐点卷积：

逐深度卷积：先用

\\times k k×k 的卷积核对每个输入通道分别做空间卷积，提取空间特征，但通道之间互不混合；

逐点卷积：再用

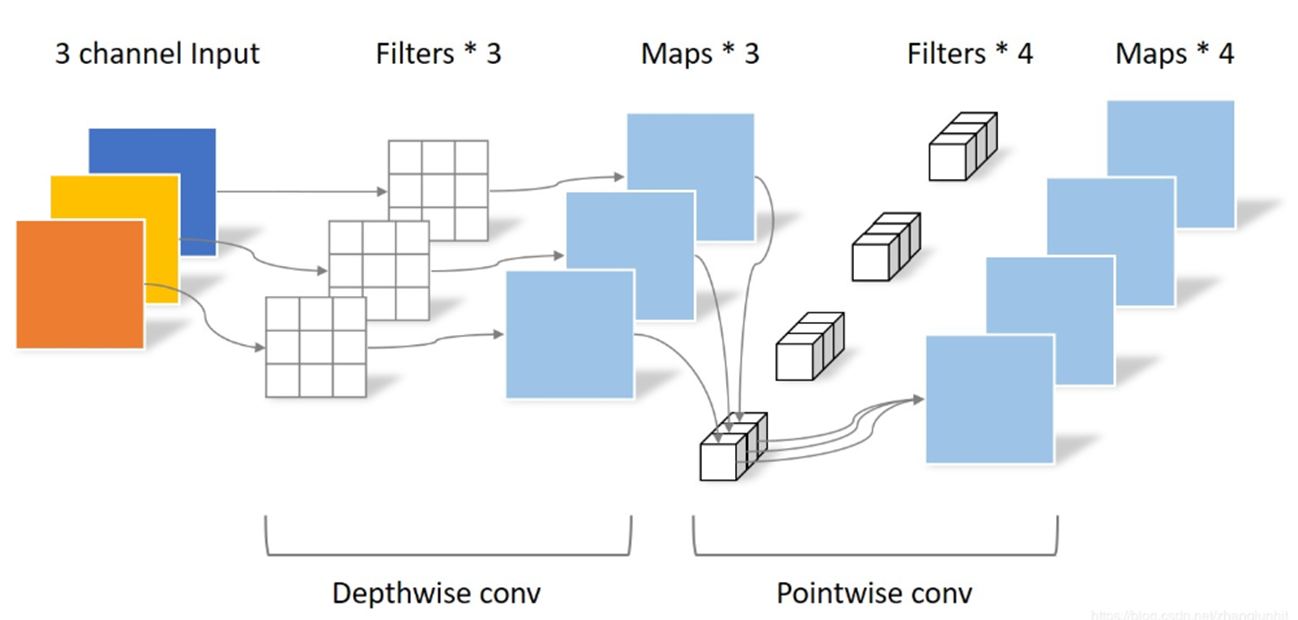

\\times 1 1×1 的卷积核在通道维度上做加权求和，融合通道信息并调整通道数。 其计算过程如下图：

假设输入特征图有

C_{in}

$C_{in}$ 个通道，尺寸为

H \\times W

$H \times W$ ，深度可分离卷积先经过逐深度卷积（卷积核尺寸

k \\times k

$k \times k$ ），再经过逐点卷积（输出通道数为

C_{out}

$C_{o u t}$ ），则输出特征图

$Y$ 上第

$j$ 个通道、位置

(

)

(i,j)

$(i, j)$ 的值可以表示为：

(

)

∑

−

(

∑

−

∑

−

(

)

⋅

(

)

⋅

(

)

Y_j(i,j) = \\sum_{c=0}^{C_{in}-1} \\left( \\sum_{m=0}^{k-1} \\sum_{n=0}^{k-1} X_c(i+m, j+n) \\cdot K_c(m,n) + b_c \\right) \\cdot P_j(c) + b_j

$Y_{j} (i, j) = c = 0 \sum C_{in} - 1 (m = 0 \sum k - 1 n = 0 \sum k - 1 X_{c} (i + m, j + n) \cdot K_{c} (m, n) + b_{c}) \cdot P_{j} (c) + b_{j}$

其中

X_c

$X_{c}$ 为输入的第

$c$ 个通道，

K_c

$K_{c}$ 为逐深度卷积中第

$c$ 个通道对应的

k \\times k

$k \times k$ 卷积核，

b_c

$b_{c}$ 为其偏置项；

P_j

$P_{j}$ 为逐点卷积中第

$j$ 个输出通道对应的

1 \\times 1 \\times C_{in}

$1 \times 1 \times C_{in}$ 卷积核，

b_j

$b_{j}$ 为其偏置项。可以看到，深度可分离卷积的输出通道数由逐点卷积决定，而空间尺寸则由逐深度卷积决定，二者各司其职。

4.2 深度可分离卷积的运算过程

深度可分离卷积的完整过程可以拆解为以下几步：

逐深度卷积：对输入特征图的每一个通道，用对应的

\\times k k×k 卷积核在该通道上滑动并加权求和，得到与输入通道数相同的中间特征图，完成空间特征提取。

逐点卷积：用

C_{out} Cout​ 个 1 × 1 × C i n 1 \\times 1 \\times C_{in} 1×1×Cin​ 的卷积核，在中间特征图的每个空间位置上对通道维度做加权求和，融合通道信息并调整通道数。

拼接输出：所有

C_{out} Cout​ 个逐点卷积核计算完成后，将各通道的输出按顺序拼接，得到尺寸为 H ′ × W ′ × C o u t H' \\times W' \\times C_{out} H′×W′×Cout​ 的输出特征图。

下面是一个直观的对比示意图：

#mermaid-svg-T3XYeo7ciFzJ8wPb{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-T3XYeo7ciFzJ8wPb .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-T3XYeo7ciFzJ8wPb .error-icon{fill:#552222;}#mermaid-svg-T3XYeo7ciFzJ8wPb .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-T3XYeo7ciFzJ8wPb .marker{fill:#333333;stroke:#333333;}#mermaid-svg-T3XYeo7ciFzJ8wPb .marker.cross{stroke:#333333;}#mermaid-svg-T3XYeo7ciFzJ8wPb svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-T3XYeo7ciFzJ8wPb p{margin:0;}#mermaid-svg-T3XYeo7ciFzJ8wPb .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-T3XYeo7ciFzJ8wPb .cluster-label text{fill:#333;}#mermaid-svg-T3XYeo7ciFzJ8wPb .cluster-label span{color:#333;}#mermaid-svg-T3XYeo7ciFzJ8wPb .cluster-label span p{background-color:transparent;}#mermaid-svg-T3XYeo7ciFzJ8wPb .label text,#mermaid-svg-T3XYeo7ciFzJ8wPb span{fill:#333;color:#333;}#mermaid-svg-T3XYeo7ciFzJ8wPb .node rect,#mermaid-svg-T3XYeo7ciFzJ8wPb .node circle,#mermaid-svg-T3XYeo7ciFzJ8wPb .node ellipse,#mermaid-svg-T3XYeo7ciFzJ8wPb .node polygon,#mermaid-svg-T3XYeo7ciFzJ8wPb .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-T3XYeo7ciFzJ8wPb .rough-node .label text,#mermaid-svg-T3XYeo7ciFzJ8wPb .node .label text,#mermaid-svg-T3XYeo7ciFzJ8wPb .image-shape .label,#mermaid-svg-T3XYeo7ciFzJ8wPb .icon-shape .label{text-anchor:middle;}#mermaid-svg-T3XYeo7ciFzJ8wPb .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-T3XYeo7ciFzJ8wPb .rough-node .label,#mermaid-svg-T3XYeo7ciFzJ8wPb .node .label,#mermaid-svg-T3XYeo7ciFzJ8wPb .image-shape .label,#mermaid-svg-T3XYeo7ciFzJ8wPb .icon-shape .label{text-align:center;}#mermaid-svg-T3XYeo7ciFzJ8wPb .node.clickable{cursor:pointer;}#mermaid-svg-T3XYeo7ciFzJ8wPb .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-T3XYeo7ciFzJ8wPb .arrowheadPath{fill:#333333;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-T3XYeo7ciFzJ8wPb .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-T3XYeo7ciFzJ8wPb .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-T3XYeo7ciFzJ8wPb .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-T3XYeo7ciFzJ8wPb .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-T3XYeo7ciFzJ8wPb .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-T3XYeo7ciFzJ8wPb .cluster text{fill:#333;}#mermaid-svg-T3XYeo7ciFzJ8wPb .cluster span{color:#333;}#mermaid-svg-T3XYeo7ciFzJ8wPb div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-T3XYeo7ciFzJ8wPb .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-T3XYeo7ciFzJ8wPb rect.text{fill:none;stroke-width:0;}#mermaid-svg-T3XYeo7ciFzJ8wPb .icon-shape,#mermaid-svg-T3XYeo7ciFzJ8wPb .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-T3XYeo7ciFzJ8wPb .icon-shape p,#mermaid-svg-T3XYeo7ciFzJ8wPb .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-T3XYeo7ciFzJ8wPb .icon-shape .label rect,#mermaid-svg-T3XYeo7ciFzJ8wPb .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-T3XYeo7ciFzJ8wPb .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-T3XYeo7ciFzJ8wPb .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-T3XYeo7ciFzJ8wPb :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

深度可分离卷积

输入 C_in 个通道

逐深度卷积 K×K×1

中间特征图 C_in 个通道

逐点卷积 1×1×C_in

输出 C_out 个通道

一般卷积

输入 C_in 个通道

卷积核 K×K×C_in

空间+通道一步完成

输出 C_out 个通道

深度可分离卷积在Pytorch中的实现如下：

from torch.nn import Conv2d
import torch

image=torch.rand((1,3,256,256)) #构造一个假图像，维度分别是(B,C,W,H)
#深度可分离卷积 = 逐深度卷积 + 逐点卷积
dw_conv=Conv2d(in_channels=3,out_channels=3,kernel_size=3,stride=1,padding=1,groups=3)
pw_conv=Conv2d(in_channels=3,out_channels=16,kernel_size=1,stride=1,padding=0)
y1=dw_conv(image)
y2=pw_conv(y1)
print(y1.shape)
print(y2.shape)
#输出
'''
torch.Size([1, 3, 256, 256])
torch.Size([1, 16, 256, 256])
'''

深度可分离卷积在Pytorch中就是逐深度卷积与逐点卷积的串联：先用一个 groups=输入通道数的 Conv2d 完成逐深度卷积，再用一个 kernel_size=1 的 Conv2d 完成逐点卷积。可以看到，逐深度卷积保持通道数不变、只改变空间尺寸，逐点卷积保持空间尺寸不变、只改变通道数，二者组合即可自由地调整输出特征图的形状。

4.3 深度可分离卷积的参数量与计算量

假设输入通道数为

C_{in}

$C_{in}$ ，输出通道数为

C_{out}

$C_{o u t}$ ，卷积核尺寸为

k \\times k

$k \times k$ ，则：

参数量： $\\times k \\times C_{in} + C_{in} \\times C_{out} k×k×Cin+Cin×Cout$
计算量： $\\times k \\times C_{in} \\times H' \\times W' + C_{in} \\times C_{out} \\times H' \\times W' k×k×Cin×H′×W′+Cin×Cout×H′×W′$

其中

′

$H^{'}$ 、

′

$W^{'}$ 为输出特征图的尺寸。对比一般卷积的参数量

k \\times k \\times C_{in} \\times C_{out}

$k \times k \times C_{in} \times C_{o u t}$ ，深度可分离卷积的参数量约为一般卷积的

1/C_{out} + 1/k^2

$1/ C_{o u t} + 1/ k^{2}$ ，当

C_{out}

$C_{o u t}$ 较大时，参数量可压缩到一般卷积的

1/k^2

$1/ k^{2}$ 左右，计算量也相应大幅下降。这正是深度可分离卷积的核心优势——用极小的代价同时完成空间特征提取与通道信息融合，因此被广泛应用于 MobileNet 等轻量级网络。

4.4 深度可分离卷积的局限

尽管深度可分离卷积在参数量和计算量上优势明显，但它也存在一些不足：

表达能力相对有限：将空间与通道的联合建模拆分为两步，相比一般卷积的联合优化，特征表达能力略有下降，通常需要更深的网络或更多的通道数来弥补；
对硬件实现不友好：逐深度卷积的通道间计算相互独立，在部分硬件上难以充分利用并行计算资源，实际加速效果可能不如理论值；
需要精心设计：深度可分离卷积的效果对通道数、卷积核尺寸等超参数较为敏感，需要结合具体任务进行调优。

正是为了在保持轻量化的同时进一步提升表达能力，后续才发展出了空洞卷积、不对称卷积以及分组卷积等变体，这些将在后续章节中详细讲解。

5空洞卷积

空洞卷积（Dilated Convolution）是一般卷积的一种特殊形式，它的核心思想是在卷积核的元素之间插入空洞（即间隔），在不增加参数量和计算量的前提下扩大感受野（Receptive Field），从而让每个输出点能够“看到”输入上更大范围的区域。空洞卷积示意图

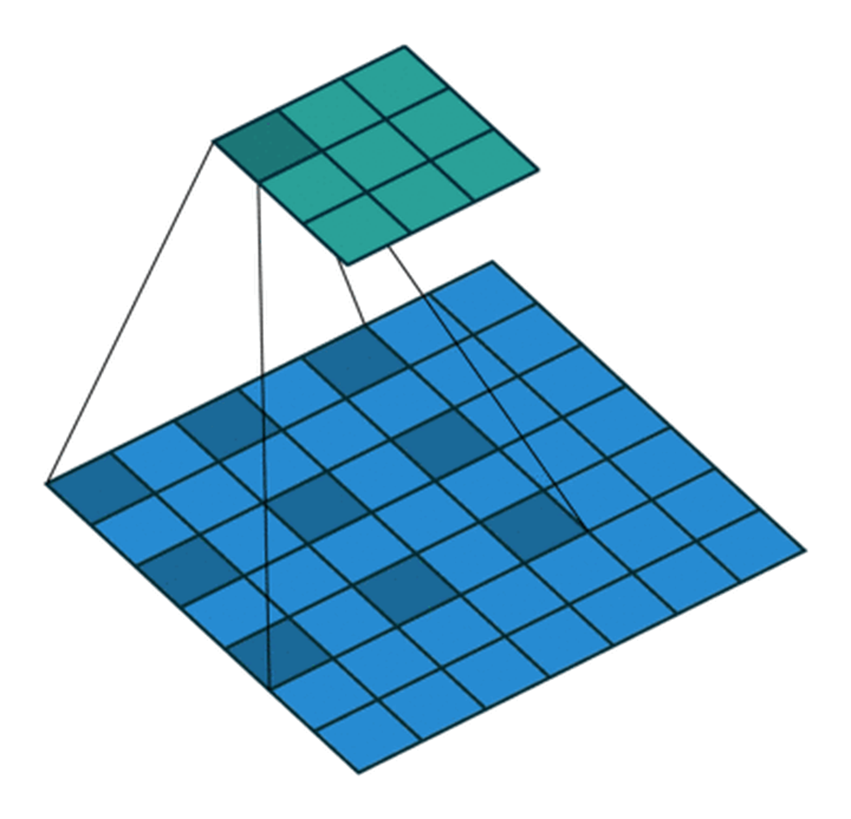

5.1 什么是空洞卷积

在一般卷积中，卷积核是连续排列的，例如

3 \\times 3

$3 \times 3$ 卷积核覆盖输入上相邻的

3 \\times 3

$3 \times 3$ 区域。而空洞卷积则完全不同：它在卷积核的相邻元素之间插入

−

d-1

$d - 1$ 个空洞（dilation rate 为

$d$ ），使得卷积核在输入上覆盖的范围变大，但参与计算的元素个数不变。

假设输入特征图有

C_{in}

$C_{in}$ 个通道，尺寸为

H \\times W

$H \times W$ ，空洞卷积的卷积核尺寸为

k \\times k

$k \times k$ ，膨胀率为

$d$ ，则输出特征图

$Y$ 上位置

(

)

(i,j)

$(i, j)$ 的值可以表示为：

(

)

∑

−

∑

−

(

⋅

)

⋅

(

)

Y(i,j) = \\sum_{m=0}^{k-1} \\sum_{n=0}^{k-1} X(i + m \\cdot d, j + n \\cdot d) \\cdot K(m,n) + b

$Y (i, j) = m = 0 \sum k - 1 n = 0 \sum k - 1 X (i + m \cdot d, j + n \cdot d) \cdot K (m, n) + b$

其中

$X$ 为输入特征图，

$K$ 为

k \\times k

$k \times k$ 的卷积核，

$b$ 为偏置项。可以看到，卷积核的权重个数仍然是

k \\times k

$k \times k$ 个，但采样点之间的间隔变成了

$d$ 。当

d=1

$d = 1$ 时，空洞卷积退化为一般卷积；当

d>1

$d > 1$ 时，卷积核覆盖的范围被放大。

空洞卷积的等效感受野尺寸为：

(

−

)

(

−

)

RF = k + (k-1) \\times (d-1)

$R F = k + (k - 1) \times (d - 1)$

例如，

3 \\times 3

$3 \times 3$ 卷积核在

d=2

$d = 2$ 时，等效感受野为

5 \\times 5

$5 \times 5$ ；在

d=3

$d = 3$ 时，等效感受野为

7 \\times 7

$7 \times 7$ 。参数量始终是

k \\times k

$k \times k$ ，与

$d$ 无关，这正是空洞卷积的核心优势——用与一般卷积相同的参数量，获得更大的感受野。

5.2 空洞卷积的运算过程

空洞卷积的完整过程可以拆解为以下几步：

确定卷积核与膨胀率：设定卷积核尺寸（如

\\times 3 3×3）、膨胀率 d d d（dilation rate）、步长（Stride）和填充（Padding）。

插入空洞：在卷积核的相邻元素之间插入

\\times (d-1) k+(k−1)×(d−1)。

滑动窗口：膨胀后的卷积核从输入左上角开始，按步长在输入上从左到右、从上到下滑动。

加权求和：每滑动到一个位置，将卷积核的

\\times k k×k 个权重与对应位置（间隔为 d d d）的输入元素逐元素相乘后求和，再加上偏置，得到输出特征图上的一个值。

下面是一个直观的对比示意图：

#mermaid-svg-Tw6jqlNC5zOU8SHK{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Tw6jqlNC5zOU8SHK .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Tw6jqlNC5zOU8SHK .error-icon{fill:#552222;}#mermaid-svg-Tw6jqlNC5zOU8SHK .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Tw6jqlNC5zOU8SHK .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Tw6jqlNC5zOU8SHK .marker.cross{stroke:#333333;}#mermaid-svg-Tw6jqlNC5zOU8SHK svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Tw6jqlNC5zOU8SHK p{margin:0;}#mermaid-svg-Tw6jqlNC5zOU8SHK .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-Tw6jqlNC5zOU8SHK .cluster-label text{fill:#333;}#mermaid-svg-Tw6jqlNC5zOU8SHK .cluster-label span{color:#333;}#mermaid-svg-Tw6jqlNC5zOU8SHK .cluster-label span p{background-color:transparent;}#mermaid-svg-Tw6jqlNC5zOU8SHK .label text,#mermaid-svg-Tw6jqlNC5zOU8SHK span{fill:#333;color:#333;}#mermaid-svg-Tw6jqlNC5zOU8SHK .node rect,#mermaid-svg-Tw6jqlNC5zOU8SHK .node circle,#mermaid-svg-Tw6jqlNC5zOU8SHK .node ellipse,#mermaid-svg-Tw6jqlNC5zOU8SHK .node polygon,#mermaid-svg-Tw6jqlNC5zOU8SHK .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Tw6jqlNC5zOU8SHK .rough-node .label text,#mermaid-svg-Tw6jqlNC5zOU8SHK .node .label text,#mermaid-svg-Tw6jqlNC5zOU8SHK .image-shape .label,#mermaid-svg-Tw6jqlNC5zOU8SHK .icon-shape .label{text-anchor:middle;}#mermaid-svg-Tw6jqlNC5zOU8SHK .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Tw6jqlNC5zOU8SHK .rough-node .label,#mermaid-svg-Tw6jqlNC5zOU8SHK .node .label,#mermaid-svg-Tw6jqlNC5zOU8SHK .image-shape .label,#mermaid-svg-Tw6jqlNC5zOU8SHK .icon-shape .label{text-align:center;}#mermaid-svg-Tw6jqlNC5zOU8SHK .node.clickable{cursor:pointer;}#mermaid-svg-Tw6jqlNC5zOU8SHK .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Tw6jqlNC5zOU8SHK .arrowheadPath{fill:#333333;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Tw6jqlNC5zOU8SHK .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Tw6jqlNC5zOU8SHK .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Tw6jqlNC5zOU8SHK .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Tw6jqlNC5zOU8SHK .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Tw6jqlNC5zOU8SHK .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Tw6jqlNC5zOU8SHK .cluster text{fill:#333;}#mermaid-svg-Tw6jqlNC5zOU8SHK .cluster span{color:#333;}#mermaid-svg-Tw6jqlNC5zOU8SHK div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Tw6jqlNC5zOU8SHK .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Tw6jqlNC5zOU8SHK rect.text{fill:none;stroke-width:0;}#mermaid-svg-Tw6jqlNC5zOU8SHK .icon-shape,#mermaid-svg-Tw6jqlNC5zOU8SHK .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Tw6jqlNC5zOU8SHK .icon-shape p,#mermaid-svg-Tw6jqlNC5zOU8SHK .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Tw6jqlNC5zOU8SHK .icon-shape .label rect,#mermaid-svg-Tw6jqlNC5zOU8SHK .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Tw6jqlNC5zOU8SHK .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Tw6jqlNC5zOU8SHK .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Tw6jqlNC5zOU8SHK :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

空洞卷积 d=3

3×3 卷积核

插入空洞后覆盖 7×7 区域

感受野 7×7

空洞卷积 d=2

3×3 卷积核

插入空洞后覆盖 5×5 区域

感受野 5×5

一般卷积 d=1

3×3 卷积核

覆盖 3×3 区域

感受野 3×3

空洞卷积在Pytorch中的实现如下：

from torch.nn import Conv2d
import torch

image=torch.rand((1,3,256,256)) #构造一个假图像，维度分别是(B,C,W,H)
#测试不同膨胀率下的输出尺寸和通道数
dil_conv1=Conv2d(in_channels=3,out_channels=16,kernel_size=3,stride=1,padding=1,dilation=1)
dil_conv2=Conv2d(in_channels=3,out_channels=16,kernel_size=3,stride=1,padding=2,dilation=2)
dil_conv3=Conv2d(in_channels=3,out_channels=16,kernel_size=3,stride=1,padding=3,dilation=3)
y1=dil_conv1(image)
y2=dil_conv2(image)
y3=dil_conv3(image)
y=[y1,y2,y3]
for yy in y:
print(yy.shape)
#输出
'''
torch.Size([1, 16, 256, 256])
torch.Size([1, 16, 256, 256])
torch.Size([1, 16, 256, 256])
'''

空洞卷积同样适用Conv2d类进行构建，只需设置dilation参数即可。可以看到，当padding设置为

(

−

)

(d-1) \\times k / 2

$(d - 1) \times k /2$ 时，输出特征图的空间尺寸与输入保持一致。例如，

3 \\times 3

$3 \times 3$ 卷积核在

d=2

$d = 2$ 时，padding=2 即可保持尺寸不变；在

d=3

$d = 3$ 时，padding=3 即可保持尺寸不变。膨胀率越大，卷积核覆盖的范围越大，但输出尺寸可以通过调整padding来保持。

5.3 空洞卷积的参数量与计算量

假设输入通道数为

C_{in}

$C_{in}$ ，输出通道数为

C_{out}

$C_{o u t}$ ，卷积核尺寸为

k \\times k

$k \times k$ ，膨胀率为

$d$ ，则：

参数量： $\\times k \\times C_{in} \\times C_{out} k×k×Cin×Cout$
计算量： $\\times k \\times C_{in} \\times C_{out} \\times H' \\times W' k×k×Cin×Cout×H′×W′$

其中

′

$H^{'}$ 、

′

$W^{'}$ 为输出特征图的尺寸。可以看到，空洞卷积的参数量和计算量与一般卷积完全相同，与膨胀率

$d$ 无关。但它的等效感受野却从

k \\times k

$k \times k$ 扩大到了

(

−

)

(

−

)

k + (k-1) \\times (d-1)

$k + (k - 1) \times (d - 1)$ ，这正是空洞卷积的核心优势——在不增加任何参数和计算开销的前提下，大幅扩大感受野。

5.4 空洞卷积的局限

尽管空洞卷积在扩大感受野上优势明显，但它也存在一些不足：

网格效应（Gridding Artifact）：当多个空洞卷积层堆叠且膨胀率相同时，采样点会呈现规则的网格状分布，导致部分区域的信息被遗漏，影响特征的连续性；
局部信息丢失：由于采样点之间存在间隔，空洞卷积会跳过部分像素，对于小目标或细节丰富的区域，可能丢失重要的局部信息；
需要精心设计膨胀率：空洞卷积的效果对膨胀率的取值较为敏感，通常需要采用混合膨胀率（Hybrid Dilated Convolution）或与其他卷积组合使用，才能兼顾感受野与信息完整性。

正是为了在扩大感受野的同时避免网格效应，后续才发展出了不对称卷积以及分组卷积等变体，这些将在后续章节中详细讲解。

6不对称卷积

不对称卷积（Asymmetric Convolution）是一般卷积的一种特殊形式，它的核心思想是将一个

n \\times n

$n \times n$ 的卷积核分解为

n \\times 1

$n \times 1$ 和

1 \\times n

$1 \times n$ 两个卷积核的串联，从而在保持相近感受野的前提下大幅降低参数量与计算量。

6.1 什么是不对称卷积

在一般卷积中，卷积核是方形的，例如

3 \\times 3

$3 \times 3$ 、

5 \\times 5

$5 \times 5$ ，它在空间的两个维度上同时提取特征。而不对称卷积则完全不同：它把一个

n \\times n

$n \times n$ 的卷积核拆分成一个

n \\times 1

$n \times 1$ 的卷积核和一个

1 \\times n

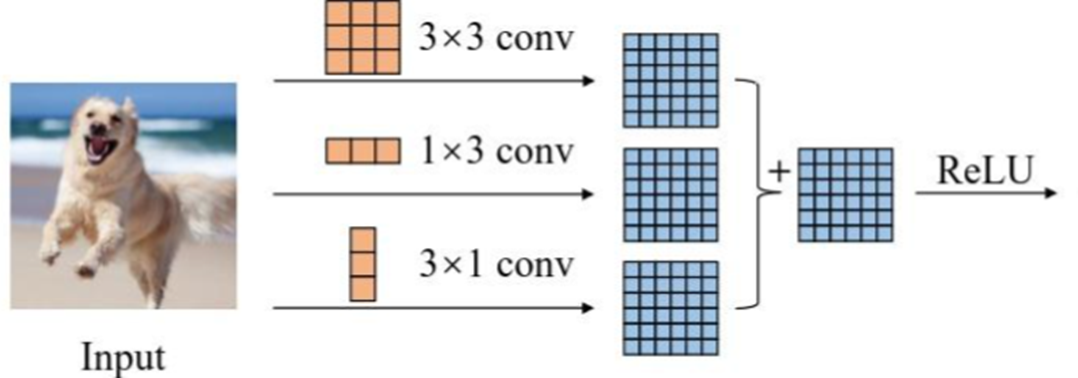

$1 \times n$ 的卷积核，先沿一个方向（如竖直方向）做卷积，再沿另一个方向（如水平方向）做卷积。如下图：不对称卷积

假设输入特征图有

C_{in}

$C_{in}$ 个通道，尺寸为

H \\times W

$H \times W$ ，不对称卷积先使用

n \\times 1

$n \times 1$ 的卷积核，再使用

1 \\times n

$1 \times n$ 的卷积核，则中间特征图

$Z$ 上位置

(

)

(i,j)

$(i, j)$ 的值可以表示为：

(

)

∑

−

(

)

⋅

(

)

Z(i,j) = \\sum_{m=0}^{n-1} X(i+m, j) \\cdot K_v(m) + b_v

$Z (i, j) = m = 0 \sum n - 1 X (i + m, j) \cdot K_{v} (m) + b_{v}$

其中

$X$ 为输入特征图，

K_v

$K_{v}$ 为

n \\times 1

$n \times 1$ 的竖直卷积核，

b_v

$b_{v}$ 为其偏置项。随后，输出特征图

$Y$ 上位置

(

)

(i,j)

$(i, j)$ 的值可以表示为：

(

)

∑

−

(

)

⋅

(

)

Y(i,j) = \\sum_{n=0}^{n-1} Z(i, j+n) \\cdot K_h(n) + b_h

$Y (i, j) = n = 0 \sum n - 1 Z (i, j + n) \cdot K_{h} (n) + b_{h}$

其中

K_h

$K_{h}$ 为

1 \\times n

$1 \times n$ 的水平卷积核，

b_h

$b_{h}$ 为其偏置项。可以看到，两步卷积的等效感受野与一个

n \\times n

$n \times n$ 卷积相同，但参数量却大幅下降。例如，

3 \\times 3

$3 \times 3$ 卷积分解为

3 \\times 1

$3 \times 1$ 与

1 \\times 3

$1 \times 3$ 后，等效感受野仍然是

3 \\times 3

$3 \times 3$ 。

6.2 不对称卷积的运算过程

不对称卷积的完整过程可以拆解为以下几步：

确定卷积核：设定卷积核尺寸

\\times 1 n×1 和 1 × n 1 \\times n 1×n 两个卷积核，并设定步长（Stride）和填充（Padding）。

竖直方向卷积：先用

\\times 1 n×1 的卷积核在输入上沿竖直方向滑动并加权求和，得到中间特征图。

水平方向卷积：再用

\\times n 1×n 的卷积核在中间特征图上沿水平方向滑动并加权求和，得到最终输出特征图。

拼接输出：所有通道计算完成后，将各通道的输出按顺序拼接，得到最终的输出特征图。

下面是一个直观的对比示意图：

#mermaid-svg-aABI7sbbipSZoG4H{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-aABI7sbbipSZoG4H .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-aABI7sbbipSZoG4H .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-aABI7sbbipSZoG4H .error-icon{fill:#552222;}#mermaid-svg-aABI7sbbipSZoG4H .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-aABI7sbbipSZoG4H .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-aABI7sbbipSZoG4H .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-aABI7sbbipSZoG4H .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-aABI7sbbipSZoG4H .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-aABI7sbbipSZoG4H .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-aABI7sbbipSZoG4H .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-aABI7sbbipSZoG4H .marker{fill:#333333;stroke:#333333;}#mermaid-svg-aABI7sbbipSZoG4H .marker.cross{stroke:#333333;}#mermaid-svg-aABI7sbbipSZoG4H svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-aABI7sbbipSZoG4H p{margin:0;}#mermaid-svg-aABI7sbbipSZoG4H .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-aABI7sbbipSZoG4H .cluster-label text{fill:#333;}#mermaid-svg-aABI7sbbipSZoG4H .cluster-label span{color:#333;}#mermaid-svg-aABI7sbbipSZoG4H .cluster-label span p{background-color:transparent;}#mermaid-svg-aABI7sbbipSZoG4H .label text,#mermaid-svg-aABI7sbbipSZoG4H span{fill:#333;color:#333;}#mermaid-svg-aABI7sbbipSZoG4H .node rect,#mermaid-svg-aABI7sbbipSZoG4H .node circle,#mermaid-svg-aABI7sbbipSZoG4H .node ellipse,#mermaid-svg-aABI7sbbipSZoG4H .node polygon,#mermaid-svg-aABI7sbbipSZoG4H .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-aABI7sbbipSZoG4H .rough-node .label text,#mermaid-svg-aABI7sbbipSZoG4H .node .label text,#mermaid-svg-aABI7sbbipSZoG4H .image-shape .label,#mermaid-svg-aABI7sbbipSZoG4H .icon-shape .label{text-anchor:middle;}#mermaid-svg-aABI7sbbipSZoG4H .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-aABI7sbbipSZoG4H .rough-node .label,#mermaid-svg-aABI7sbbipSZoG4H .node .label,#mermaid-svg-aABI7sbbipSZoG4H .image-shape .label,#mermaid-svg-aABI7sbbipSZoG4H .icon-shape .label{text-align:center;}#mermaid-svg-aABI7sbbipSZoG4H .node.clickable{cursor:pointer;}#mermaid-svg-aABI7sbbipSZoG4H .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-aABI7sbbipSZoG4H .arrowheadPath{fill:#333333;}#mermaid-svg-aABI7sbbipSZoG4H .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-aABI7sbbipSZoG4H .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-aABI7sbbipSZoG4H .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-aABI7sbbipSZoG4H .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-aABI7sbbipSZoG4H .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-aABI7sbbipSZoG4H .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-aABI7sbbipSZoG4H .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-aABI7sbbipSZoG4H .cluster text{fill:#333;}#mermaid-svg-aABI7sbbipSZoG4H .cluster span{color:#333;}#mermaid-svg-aABI7sbbipSZoG4H div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-aABI7sbbipSZoG4H .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-aABI7sbbipSZoG4H rect.text{fill:none;stroke-width:0;}#mermaid-svg-aABI7sbbipSZoG4H .icon-shape,#mermaid-svg-aABI7sbbipSZoG4H .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-aABI7sbbipSZoG4H .icon-shape p,#mermaid-svg-aABI7sbbipSZoG4H .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-aABI7sbbipSZoG4H .icon-shape .label rect,#mermaid-svg-aABI7sbbipSZoG4H .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-aABI7sbbipSZoG4H .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-aABI7sbbipSZoG4H .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-aABI7sbbipSZoG4H :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

不对称卷积

输入特征图

卷积核 n×1 竖直卷积

中间特征图

卷积核 1×n 水平卷积

输出特征图

一般卷积

输入特征图

卷积核 n×n

一步完成空间特征提取

输出特征图

不对称卷积在Pytorch中的实现如下：

from torch.nn import Conv2d
import torch

image=torch.rand((1,3,256,256)) #构造一个假图像，维度分别是(B,C,W,H)
#不对称卷积 = n×1 卷积 + 1×n 卷积
asym_conv1=Conv2d(in_channels=3,out_channels=16,kernel_size=(3,1),stride=1,padding=(1,0))
asym_conv2=Conv2d(in_channels=16,out_channels=16,kernel_size=(1,3),stride=1,padding=(0,1))
y1=asym_conv1(image)
y2=asym_conv2(y1)
print(y1.shape)
print(y2.shape)
#输出
'''
torch.Size([1, 16, 256, 256])
torch.Size([1, 16, 256, 256])
'''

不对称卷积同样适用Conv2d类进行构建，只需将kernel_size设为元组即可。可以看到，先经过

n \\times 1

$n \times 1$ 卷积，再经过

1 \\times n

$1 \times n$ 卷积，输出特征图的空间尺寸与输入保持一致，而等效感受野与一个

n \\times n

$n \times n$ 卷积相同。当padding设置为

(

−

)

(n-1)/2

$(n - 1) /2$ 时，两步卷积都能保持空间尺寸不变。

6.3 不对称卷积的参数量与计算量

假设输入通道数为

C_{in}

$C_{in}$ ，输出通道数为

C_{out}

$C_{o u t}$ ，卷积核尺寸为

n \\times n

$n \times n$ ，则：

参数量： $\\times C_{in} \\times C_{out} + n \\times C_{in} \\times C_{out} = 2n \\times C_{in} \\times C_{out} n×Cin×Cout+n×Cin×Cout=2n×Cin×Cout$
计算量： $\\times C_{in} \\times C_{out} \\times H' \\times W' 2n×Cin×Cout×H′×W′$

其中

′

$H^{'}$ 、

′

$W^{'}$ 为输出特征图的尺寸。对比一般卷积的参数量

n \\times n \\times C_{in} \\times C_{out}

$n \times n \times C_{in} \times C_{o u t}$ ，不对称卷积的参数量只有一般卷积的

2/n

$2/ n$ ，计算量也相应大幅下降。例如，

3 \\times 3

$3 \times 3$ 卷积分解为

3 \\times 1

$3 \times 1$ 与

1 \\times 3

$1 \times 3$ 后，参数量从

$9$ 降为

$6$ ，减少了约

1/3

$1/3$ 。这正是不对称卷积的核心优势——用更少的参数实现相近的感受野。

6.4 不对称卷积的局限

尽管不对称卷积在参数量和计算量上优势明显，但它也存在一些不足：

表达能力相对有限：将二维卷积分解为两个一维卷积，相当于对特征提取施加了更强的结构约束，相比一般卷积的联合优化，特征表达能力略有下降；
对方向性特征敏感：不对称卷积对水平与竖直方向的特征提取效果较好，但对对角线方向等复杂纹理的建模能力较弱；
需要精心设计：不对称卷积的效果对卷积核尺寸、分解方式等超参数较为敏感，通常需要结合具体任务进行调优。

正是为了在降低参数量的同时保持较强的表达能力，后续才发展出了分组卷积等变体，这些将在后续章节中详细讲解。

7分组卷积

分组卷积（Grouped Convolution）是一般卷积的一种特殊形式，它的核心思想是将输入通道划分为若干组，每组内部独立进行一般卷积，从而在保持相近表达能力的前提下大幅降低参数量与计算量。当分组数等于输入通道数时，分组卷积就退化为逐深度卷积。

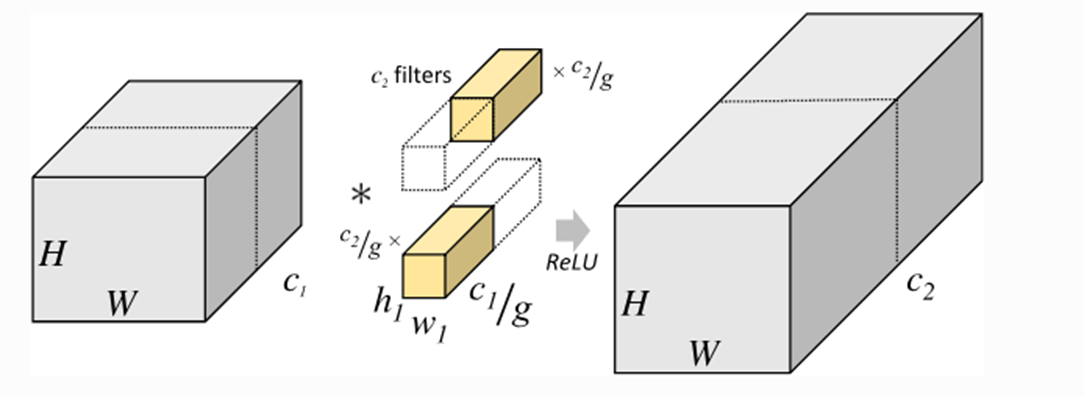

7.1 什么是分组卷积

在一般卷积中，卷积核会在所有输入通道上同时滑动并求和，将所有通道的信息混合在一起。而分组卷积则完全不同：它先把输入特征图的

C_{in}

$C_{in}$ 个通道平均分成

$G$ 组，每组包含

C_{in}/G

$C_{in} / G$ 个通道，然后对每一组分别进行一般卷积，组与组之间互不混合。

假设输入特征图有

C_{in}

$C_{in}$ 个通道，尺寸为

H \\times W

$H \times W$ ，分组数为

$G$ ，则每组输入有

C_{in}/G

$C_{in} / G$ 个通道。分组卷积使用

C_{out}

$C_{o u t}$ 个卷积核，同样分成

$G$ 组，每组有

C_{out}/G

$C_{o u t} / G$ 个卷积核，每个卷积核的通道数为

C_{in}/G

$C_{in} / G$ 。则输出特征图

$Y$ 上第

$g$ 组、第

$j$ 个通道、位置

(

)

(i,j)

$(i, j)$ 的值可以表示为：

(

)

∑

−

∑

−

∑

−

(

)

⋅

(

)

Y_{g,j}(i,j) = \\sum_{c=0}^{C_{in}/G-1} \\sum_{m=0}^{k-1} \\sum_{n=0}^{k-1} X_{g,c}(i+m, j+n) \\cdot K_{g,j,c}(m,n) + b_{g,j}

$Y_{g, j} (i, j) = c = 0 \sum C_{in} / G - 1 m = 0 \sum k - 1 n = 0 \sum k - 1 X_{g, c} (i + m, j + n) \cdot K_{g, j, c} (m, n) + b_{g, j}$

其中

X_{g,c}

$X_{g, c}$ 为输入第

$g$ 组的第

$c$ 个通道，

K_{g,j,c}

$K_{g, j, c}$ 为第

$g$ 组第

$j$ 个卷积核在第

$c$ 个通道上的权重，

b_{g,j}

$b_{g, j}$ 为其偏置项。可以看到，每一组只与自己的输入通道做卷积，组与组之间互不干扰。当

G=1

$G = 1$ 时，分组卷积退化为一般卷积；当

G=C_{in}

$G = C_{in}$ 时，分组卷积退化为逐深度卷积。

7.2 分组卷积的运算过程

分组卷积的完整过程可以拆解为以下几步：

确定分组数：设定分组数

C_{in} Cin​ 和 C o u t C_{out} Cout​ 都能被 G G G 整除，每组输入通道数为 C i n / G C_{in}/G Cin​/G，每组卷积核个数为 C o u t / G C_{out}/G Cout​/G。

通道分组：将输入特征图的

C_{in} Cin​ 个通道平均分成 G G G 组，每组包含 C i n / G C_{in}/G Cin​/G 个通道。

组内卷积：对每一组，用该组对应的

C_{out}/G Cout​/G 个卷积核在该组的 C i n / G C_{in}/G Cin​/G 个通道上做一般卷积，得到该组的 C o u t / G C_{out}/G Cout​/G 个输出通道。

拼接输出：所有

C_{out} Cout​ 个通道的输出特征图。

下面是一个直观的对比示意图：

#mermaid-svg-byFsaB2pEhfdgil4{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-byFsaB2pEhfdgil4 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-byFsaB2pEhfdgil4 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-byFsaB2pEhfdgil4 .error-icon{fill:#552222;}#mermaid-svg-byFsaB2pEhfdgil4 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-byFsaB2pEhfdgil4 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-byFsaB2pEhfdgil4 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-byFsaB2pEhfdgil4 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-byFsaB2pEhfdgil4 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-byFsaB2pEhfdgil4 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-byFsaB2pEhfdgil4 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-byFsaB2pEhfdgil4 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-byFsaB2pEhfdgil4 .marker.cross{stroke:#333333;}#mermaid-svg-byFsaB2pEhfdgil4 svg{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-byFsaB2pEhfdgil4 p{margin:0;}#mermaid-svg-byFsaB2pEhfdgil4 .label{font-family:\”trebuchet ms\”,verdana,arial,sans-serif;color:#333;}#mermaid-svg-byFsaB2pEhfdgil4 .cluster-label text{fill:#333;}#mermaid-svg-byFsaB2pEhfdgil4 .cluster-label span{color:#333;}#mermaid-svg-byFsaB2pEhfdgil4 .cluster-label span p{background-color:transparent;}#mermaid-svg-byFsaB2pEhfdgil4 .label text,#mermaid-svg-byFsaB2pEhfdgil4 span{fill:#333;color:#333;}#mermaid-svg-byFsaB2pEhfdgil4 .node rect,#mermaid-svg-byFsaB2pEhfdgil4 .node circle,#mermaid-svg-byFsaB2pEhfdgil4 .node ellipse,#mermaid-svg-byFsaB2pEhfdgil4 .node polygon,#mermaid-svg-byFsaB2pEhfdgil4 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-byFsaB2pEhfdgil4 .rough-node .label text,#mermaid-svg-byFsaB2pEhfdgil4 .node .label text,#mermaid-svg-byFsaB2pEhfdgil4 .image-shape .label,#mermaid-svg-byFsaB2pEhfdgil4 .icon-shape .label{text-anchor:middle;}#mermaid-svg-byFsaB2pEhfdgil4 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-byFsaB2pEhfdgil4 .rough-node .label,#mermaid-svg-byFsaB2pEhfdgil4 .node .label,#mermaid-svg-byFsaB2pEhfdgil4 .image-shape .label,#mermaid-svg-byFsaB2pEhfdgil4 .icon-shape .label{text-align:center;}#mermaid-svg-byFsaB2pEhfdgil4 .node.clickable{cursor:pointer;}#mermaid-svg-byFsaB2pEhfdgil4 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-byFsaB2pEhfdgil4 .arrowheadPath{fill:#333333;}#mermaid-svg-byFsaB2pEhfdgil4 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-byFsaB2pEhfdgil4 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-byFsaB2pEhfdgil4 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-byFsaB2pEhfdgil4 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-byFsaB2pEhfdgil4 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-byFsaB2pEhfdgil4 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-byFsaB2pEhfdgil4 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-byFsaB2pEhfdgil4 .cluster text{fill:#333;}#mermaid-svg-byFsaB2pEhfdgil4 .cluster span{color:#333;}#mermaid-svg-byFsaB2pEhfdgil4 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:\”trebuchet ms\”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-byFsaB2pEhfdgil4 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-byFsaB2pEhfdgil4 rect.text{fill:none;stroke-width:0;}#mermaid-svg-byFsaB2pEhfdgil4 .icon-shape,#mermaid-svg-byFsaB2pEhfdgil4 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-byFsaB2pEhfdgil4 .icon-shape p,#mermaid-svg-byFsaB2pEhfdgil4 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-byFsaB2pEhfdgil4 .icon-shape .label rect,#mermaid-svg-byFsaB2pEhfdgil4 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-byFsaB2pEhfdgil4 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-byFsaB2pEhfdgil4 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-byFsaB2pEhfdgil4 :root{–mermaid-font-family:\”trebuchet ms\”,verdana,arial,sans-serif;}

分组卷积 G=2

输入 C_in 个通道

分成 2 组，每组 C_in/2 通道

组内独立卷积 K×K×C_in/2

组间不混合

输出 C_out 个通道

一般卷积 G=1

输入 C_in 个通道

卷积核 K×K×C_in

所有通道求和混合

输出 C_out 个通道

分组卷积在Pytorch中的实现如下：

from torch.nn import Conv2d
import torch

image=torch.rand((1,4,256,256)) #构造一个假图像，维度分别是(B,C,W,H)
#测试不同分组数下的输出尺寸和通道数
group_conv1=Conv2d(in_channels=4,out_channels=8,kernel_size=3,stride=1,padding=1,groups=2)
group_conv2=Conv2d(in_channels=4,out_channels=8,kernel_size=3,stride=1,padding=1,groups=4)
y1=group_conv1(image)
y2=group_conv2(image)
y=[y1,y2]
for yy in y:
print(yy.shape)
#输出
'''
torch.Size([1, 8, 256, 256])
torch.Size([1, 8, 256, 256])
'''

分组卷积同样适用Conv2d类进行构建，只需设置groups参数即可。可以看到，当groups=2时，输入4个通道被分成2组，每组2个通道，每组分配4个卷积核，输出8个通道；当groups=4时，输入4个通道被分成4组，每组1个通道，每组分配2个卷积核，输出8个通道。注意，in_channels和out_channels都必须能被groups整除，否则会报错。

7.3 分组卷积的参数量与计算量

假设输入通道数为

C_{in}

$C_{in}$ ，输出通道数为

C_{out}

$C_{o u t}$ ，卷积核尺寸为

k \\times k

$k \times k$ ，分组数为

$G$ ，则：

参数量： $\\times k \\times C_{in} \\times C_{out} / G k×k×Cin×Cout/G$
计算量： $\\times k \\times C_{in} \\times C_{out} \\times H' \\times W' / G k×k×Cin×Cout×H′×W′/G$

其中

′

$H^{'}$ 、

′

$W^{'}$ 为输出特征图的尺寸。对比一般卷积的参数量

k \\times k \\times C_{in} \\times C_{out}

$k \times k \times C_{in} \times C_{o u t}$ ，分组卷积的参数量只有一般卷积的

1/G

$1/ G$ ，计算量也相应下降为一般卷积的

1/G

$1/ G$ 。这正是分组卷积的核心优势——通过分组在保持感受野不变的前提下，将参数量和计算量压缩到原来的

1/G

$1/ G$ 。当

G=C_{in}

$G = C_{in}$ 时，参数量变为

k \\times k \\times C_{out}

$k \times k \times C_{o u t}$ ，与逐深度卷积的结论一致。

7.4 分组卷积的局限

尽管分组卷积在参数量和计算量上优势明显，但它也存在一些不足：

组间信息无法交互：由于每组独立卷积、互不混合，分组卷积无法利用不同组之间的通道相关性信息，可能损失部分表达能力；
分组数需要精心设计：分组数
对硬件实现不友好：分组卷积的组间计算相互独立，在部分硬件上难以充分利用并行计算资源，实际加速效果可能不如理论值。

尽管存在上述局限，分组卷积凭借其显著的参数压缩能力，被广泛应用于 ResNeXt、MobileNet 等经典网络结构中，是轻量化卷积的重要设计手段之一。

图解各种卷积层（一般卷积、逐深度卷积、逐点卷积、空洞卷积、不对称卷积、深度可分离卷积、分组卷积）

回顾全连接网络

1 一般卷积

1.1 什么是卷积

1.2 一般卷积的运算过程

1.3 一般卷积的参数量与计算量

1.4 一般卷积的局限

2 逐深度卷积

2.1 什么是逐深度卷积

2.2 逐深度卷积的运算过程

2.3 逐深度卷积的参数量与计算量

2.4 逐深度卷积的局限

3 逐点卷积

3.1 什么是逐点卷积

3.2 逐点卷积的运算过程

3.3 逐点卷积的参数量与计算量

3.4 逐点卷积的局限

4深度可分离卷积

4.1 什么是深度可分离卷积

4.2 深度可分离卷积的运算过程

4.3 深度可分离卷积的参数量与计算量

4.4 深度可分离卷积的局限

5空洞卷积

5.1 什么是空洞卷积

5.2 空洞卷积的运算过程

5.3 空洞卷积的参数量与计算量

5.4 空洞卷积的局限

6不对称卷积

6.1 什么是不对称卷积

6.2 不对称卷积的运算过程

6.3 不对称卷积的参数量与计算量

6.4 不对称卷积的局限

7分组卷积

7.1 什么是分组卷积

7.2 分组卷积的运算过程

7.3 分组卷积的参数量与计算量

7.4 分组卷积的局限

相关推荐

评论 抢沙发

热门标签

热门文章

最新文章

归档

分类

评论抢沙发
