NMS 分簇 + OpenCV 几何验证：让一个目标只留一条观测

一、为什么要做这件事

原来的 NMS 是留 top-2 的：通过 conf 排序选出前两个，来进行后续的逻辑。

因为我们要从模型部署的 YOLO 再接入 OpenCV 的几何验证，几何验证需要两个候选去比对。但到了滤波这一步，一次只需要喂一个目标，所以我们需要 NMS 返回分组信息，再加上几何验证，最后才到滤波算法。

NMS 的行为没变化，只是把过程里面已经知道的分组信息返回出来了。

目标很明确：滤波一次只能喂一个目标，一个目标只能有一个观测。如果还和以前一样一个目标有两条，那两个输进去之后就会被当成两个目标，后面的数据处理和输出会非常麻烦。

这个不是 bug，是当初故意留下的 —— 为了保留两个候选，让召回率高一些。

二、原来的 NMS 长什么样

原来的 NMS，输入的是用 lambda 降序排列好的候选表格 dets。

逻辑就是：拿出第一个当簇首，后面凡是和它 IoU 大于阈值的，就算同一个簇。

输出是 vector<int>，只保留返回的下标，但是不分类，不知道是哪个簇的。

也就是说，原来的方法只知道"识别出来的是在第几个位置"，但是不知道识别出来的 dets 是哪一个簇、哪一组的。

为什么「只知道留了哪些」不够用？

因为下游要做的事是「每一簇挑一个最好的」。如果只拿到一堆扁平的下标，比如 [0, 3, 1, 2, 5]，你根本不知道 0 和 3 是同一组的、1 是自己一组的、2 和 5 是一组的。

那样就没法保证「一个目标只出一条」——你可能会从同一组里挑两个出来，也可能从两组里各挑一个，却不知道它们其实指的是同一个目标。

有了分组信息，才能做到「每簇只挑 conf 最高的那一个」。

三、改动：把分组信息暴露出来

改动就是在 NMS 里面把分组的信息暴露出来，所以返回类型改成了：

std::vector<int> → std::vector<std::vector<int>>

所以就出现了新旧的返回变化：

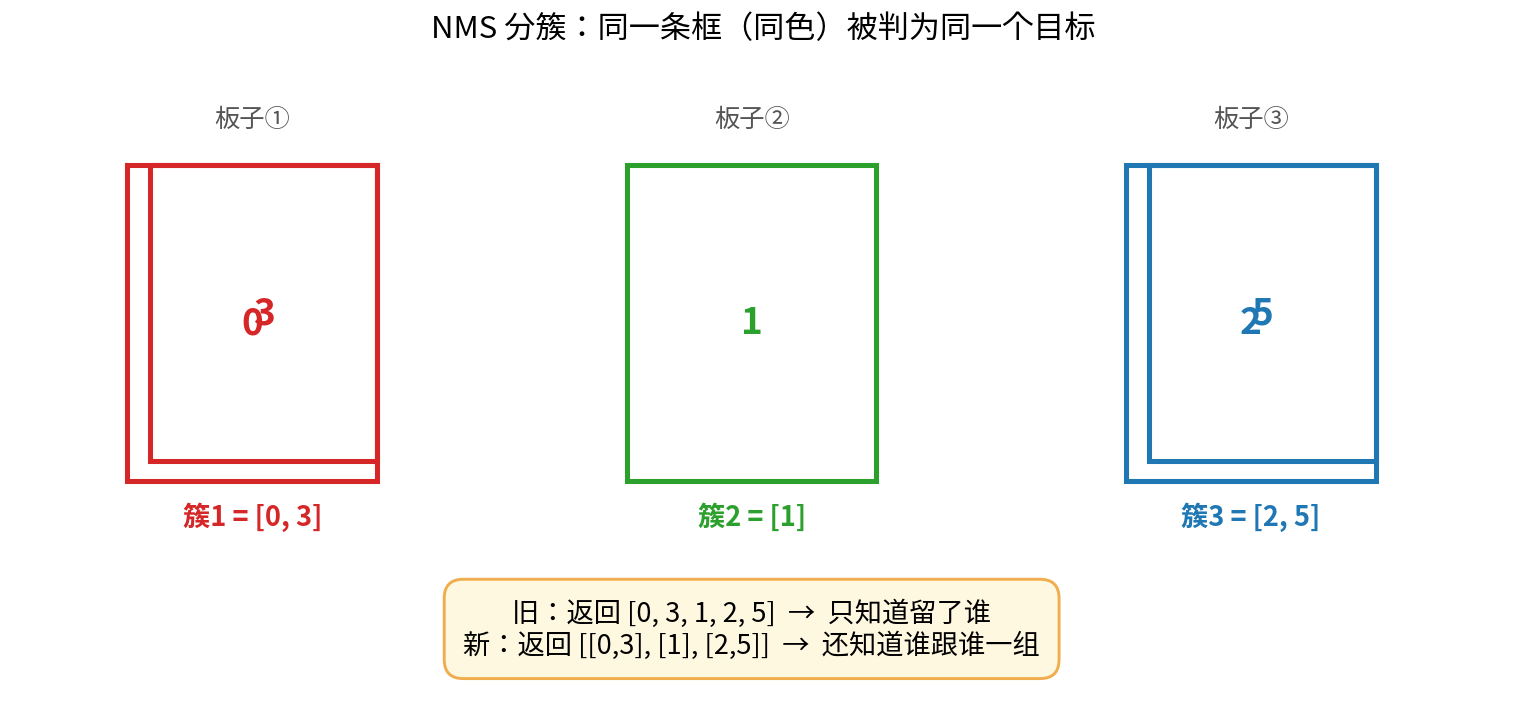

旧（vector<int>）： kept = [0, 3, 1, 2, 5]
↑ 5 个下标，但你不知道谁跟谁一组

新（vector<vector<int>>）： kept = [[0, 3], [1], [2, 5]]
↑ 一眼看出分成了 3 组

注意：旧版其实也留了这 5 个，差别不在「内容」，在「分组」。

还有一点：某个簇只有一个成员是正常的。比如上面的 [1]，说明那个目标只被模型报了一次，没有第二个候选和它 IoU 大于 0.5。kKeepTop = 2 是「最多留 2 个」，不是「必须凑满 2 个」。

其实 NMS 的行为没变化，只是多了一个 vector 用来装每一簇，分簇完再输出。这样下游接收和处理数据的时候，就能清楚地知道是哪一个簇的，可以在每一簇里挑一个好的，而不是像以前一样只知道"在第几个"。

就比如在快递站里面一样：

• 第一次没有分簇的时候，只告诉你快递在第几个
• 第二次分了簇，就告诉你在第几组第几个，把你的快递放成一个组别，你直接去那个组就可以拿到你的快递了


四、怎么判断两个候选属于同一个目标

阈值：IoU 就是 0.5。

跟谁比？跟簇首比。 因为排列过后，簇首都是 conf 最高的那个，最可信。

判断标准是：如果还没有簇，就创建一个；其他的候选和这个簇首的 IoU 大于阈值，就算同一个簇。

（这里不用"跑聚类"，是因为聚类要让算法自己迭代去找分组、还要调参；而我们已经有一个现成的先验——conf 最高的就是最可信的簇首。一趟遍历就分完了，简单得多。）

为什么不是两两互相比较

比如有 100 个候选的数据，两两互相比较就是两层循环，要比较 4950 次。

但如果用簇首法，知道组长有几个，你只需要和组长比较就行——候选很多，真正 conf 高的目标比较少，所以比对的次数少得多。

链式效应

先说什么是链式效应：A 和 B 重合、B 和 C 重合，但是 C 和 A 不重合，这三个数据还是会被合并成一个簇里面。

只要不是 100% 重合，在链式效应的作用下一直往后走，原本的特征就会被一直稀释掉。

但是我们是簇首法，只和簇首比较，就不会发生链式效应了。

在这个场景里，我们查看数据得出的结果是：同一个目标的两个框，差别很小，只有 0.12 ~ 0.27 像素，也就是几乎重合的样子，这样的 IoU 已经很大了。

风险一：漏合并

如果簇首是 A，第二个是 B，B 和 A 比较小于 IoU 阈值，但是 B 和 C 比较就可以——这样就漏掉了一个（该合的没合上）。

不过我认为，链式效应的严重程度是跟簇的数量有关的。可以遍历簇里任何一个，只要 IoU 过阈值就算同一簇；但是得限制簇里面的数据数量，并且提高 IoU 阈值，保证簇内的原始组员和组长的 IoU 是很高的。

风险二：错误合并

当训练模型的时候，你给它的是很大的训练集合，假设不同物体都会有框选，拉框的时候拉大了，或者物体本身就很小——在多目标的实际工程问题里面，就需要考虑得更多。

但是在 RM 里面的装甲板就是分开的，装甲板不会贴得很近，所以这个风险在我们的场景里很小。

五、OpenCV 的几何二次验证

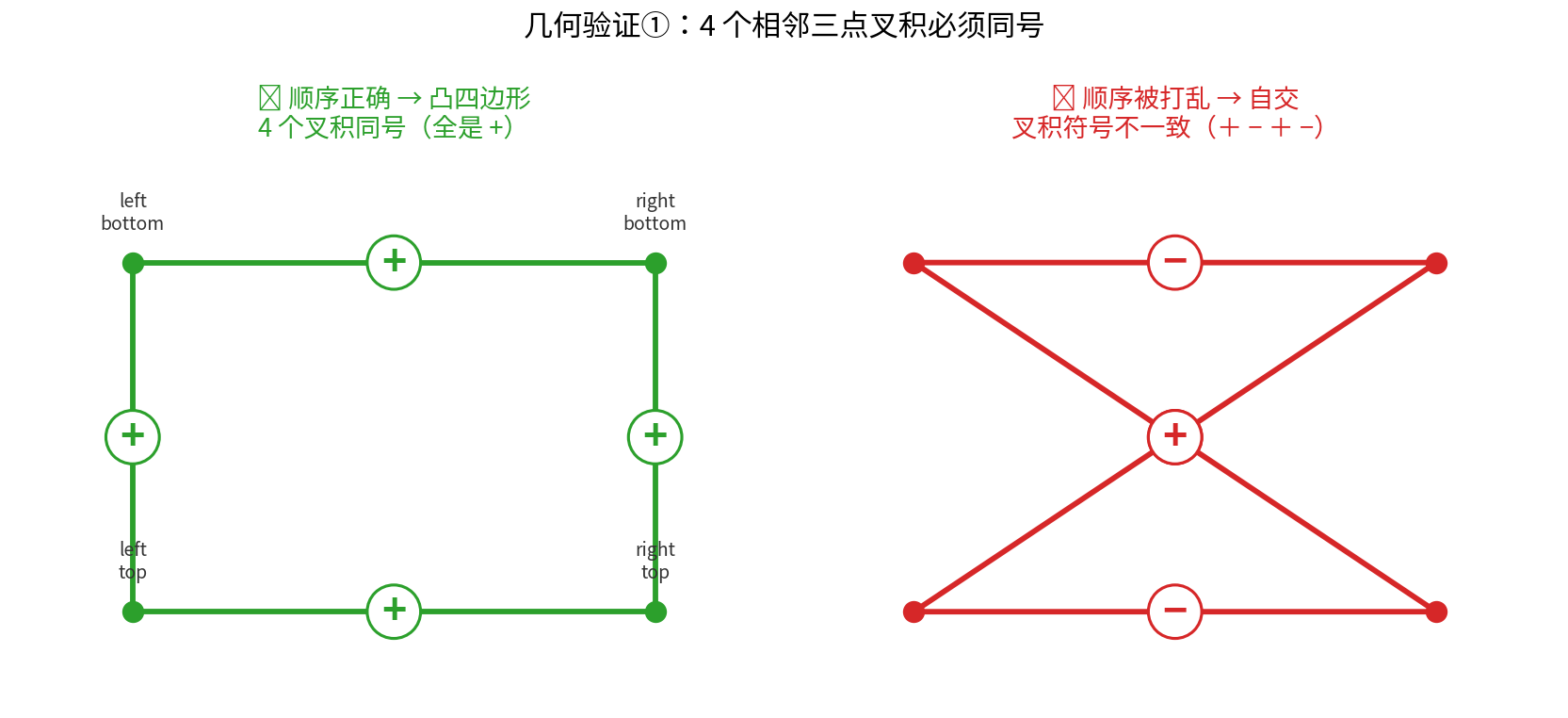

1. 凸四边形

4 个角点要按照顺序连线（数据统一性前面提到过）。

取相邻 3 个点的叉积，四个叉积需要是同号的——这说明它是凸四边形，而且角点的顺序没有被打乱。

如果前面输出的时候把角点顺序搞反了，四边形就会自交，计算出来的结果就是符号不一致。

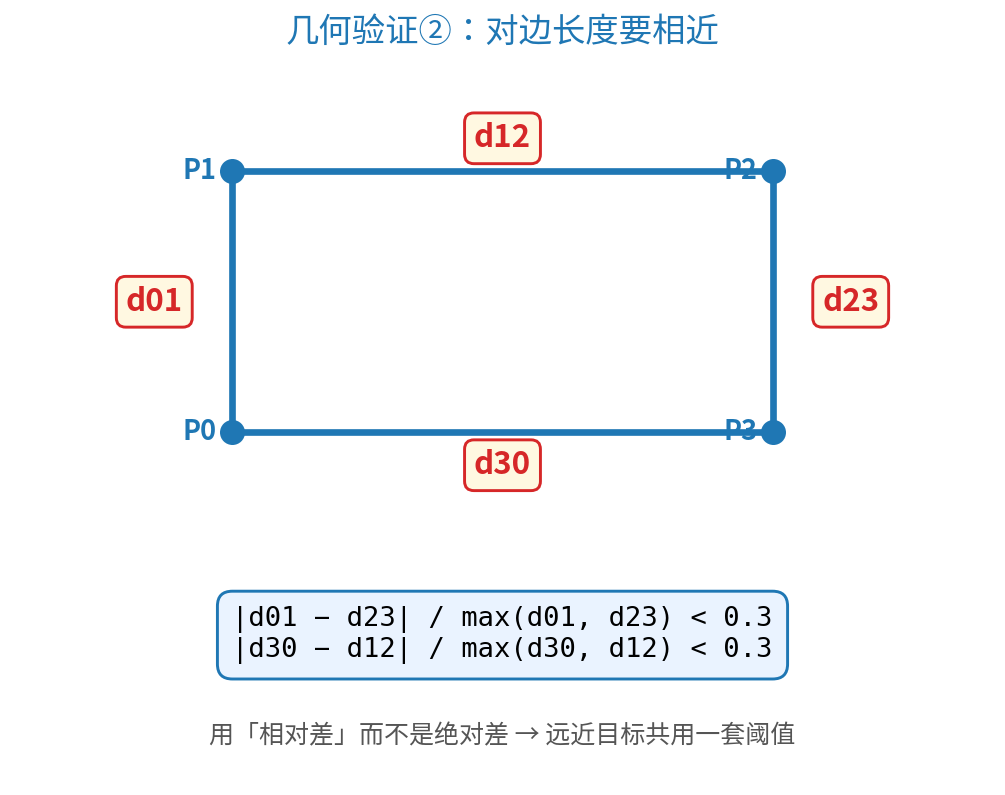

2. 对边的长度相近

对于我们的 RM 装甲板识别，它是标准的矩形。但是在其他情况下，就要根据现实的情况来变化算法。

判据是：

|d01 − d23| / max(d01, d23) < 0.3
|d30 − d12| / max(d30, d12) < 0.3

又因为有远近的影响，我们不直接用尺寸，而是用分数比例的相对值来量化差距：远处的像素差别可能很小，如果是近一点的，像素差别可能很大。

就算是斜着看，装甲板也是对称的，两个灯条（或者角点连起来的线）是平行的，没有影响。

阈值 0.3 的来历：这个阈值不是"越严越好"，因为它有两个方向的作用——

• 阈值太松（比如 0.8）：斜着看的装甲板会被误判成"不合格" → 漏掉真目标
• 阈值太严（比如 0.05）：歪七扭八的四边形也能通过 → 放进错误目标

0.3 的意思是「对边长度差在 30% 以内就算像矩形」。透视角度的变化本来就会让对边产生差异，所以不能设得太小。

要定得更准，可以这么做：

不过我觉得，自己跑这个阈值分析挺麻烦的。我的想法是直接指挥 AI 来做——给它一组"烂的数据"和一组"好的数据"，让它先划分出三个层次，再按这三层生成直方图，用分布来定阈值；或者干脆让它帮我想有没有更好的几何约束。

六、对照实验：留两条真的有用吗

留下两条多的 top-2 数据有没有用处呢？这个多一个"保险"，真的起作用了吗？

做法是：在前面的全局变量里面改，把 kKeepTop 从 2 改成 1，就可以把原来留两个数据改成留一个。

如果这个保险真的起作用了，那么改成 1 之后，过滤后的观测数量应该比留 2 个的时候少才对——因为如果只保留 1 个，恰好那个不合格，那么这个簇就没有数据流到后面了，救不回来了。

实测结果：

救回的数据为 0 个，说明没起到作用——簇首的几何基本都合格了，第二轮只是保险。说明模型还是很厉害的，保留 kKeepTop 作为一个保险的后背。

这个测试没测出差别，但 0 个结果也是一个结果。因为不做测试，说出来的就是背书的、讲概念的；真正做一遍，哪怕没有差别，也比只讲概念好一些。

七、实测效果

用 short.mp4 来进行测试：

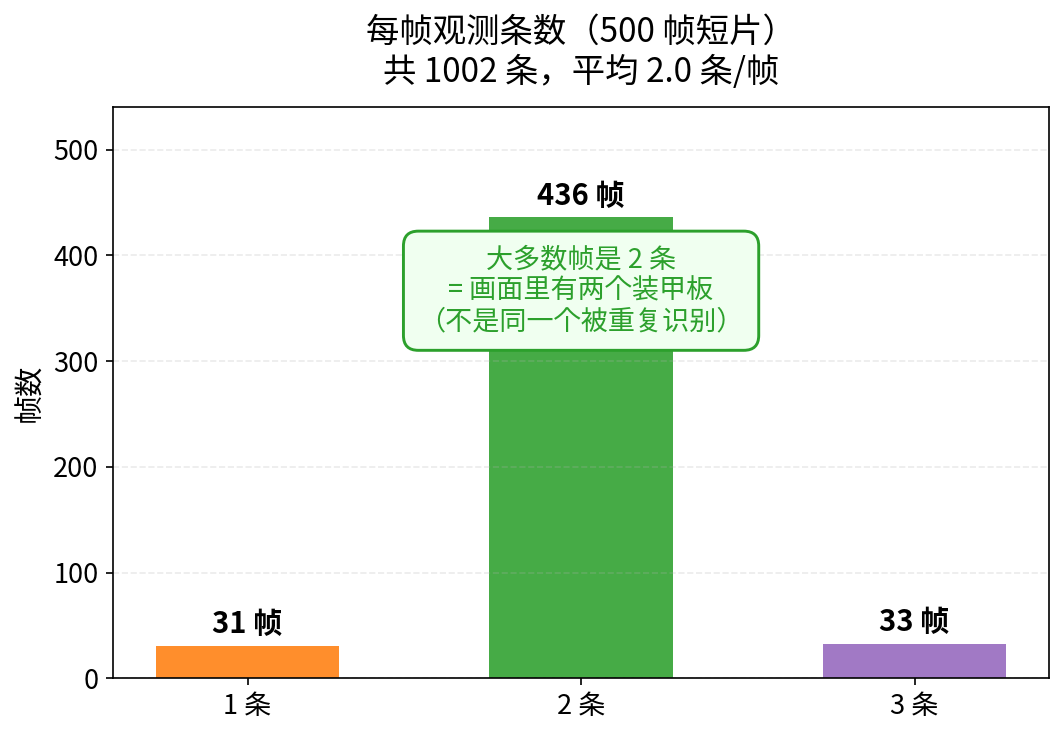

每帧条数分布：

每一帧有 2 条，是说画面里有两个装甲板，不是一个装甲板被重复识别出来的数据。

八、踩到的坑

1. build.sh 假成功（老问题了，前面的博客也出现过一次）

跑完 build.sh，后面打印出来的 CSV 只有前面那一行表头，没有数据？？？

原来是我一直用旧的可执行文件在跑。

教训：改完代码可以看时间戳，或者重新生成可执行文件。

2. 判断逻辑写反了

我写的是：

!(r1 > 0.3) && !(r2 > 0.3)

应该是：

!(r1 < 0.3 && r2 < 0.3)

搞的全部数据都被排除掉了。

教训：写完布尔式子，可以带入一个正确的数据让它走一遍——让 AI 代数据走一遍也行。如果可以，全部代码写完之后，带入一个正确的数据进去跑流程，再加上打印日志，来排查错误。

3. 文件里存在同名函数

自己改的时候忘记删掉了。

还有在改函数内部的时候，写了 belong = kept[g][0]，才发现存错东西了。每一个变量的名字都要知道它在存什么东西——和上一篇的 auto 一样，最好是能说出来，或者写注释。不然改的时候、升级的时候、或者报错的时候都很麻烦，代码就不稳定了。

因为这几次引入了太多变量，我前面又经常用 auto 写，所以经常默认都是 int 啊什么什么的，大概这个意思，导致在变量类型的计算和逻辑上出现了很多问题。

下一篇：卡尔曼滤波——把角度的抖动压下去。
