新能源汽车预充电电路是高压系统上电（车辆启动）或充电（插枪）时的关键保护电路，其核心目的是限制高压上电瞬间的冲击电流，保护高压电气元件（如主继电器、母线电容）免受大电流冲击和电压尖峰的损害。一、 预充的必要性（为什么需要预充）
1.电容的初始特性：电机控制器、DC-DC转换器等高压部件的直流母线侧存在大容量滤波电容（法拉级）。在高压上电瞬间，电容两端电压为0，相当于短路。
2.大电流冲击风险：若高压电池直接通过主继电器与电容接通，由于线路电阻极小，会产生极大的瞬间浪涌电流（可达数千安培），导致继电器触点烧蚀、电容击穿，甚至引发火灾。

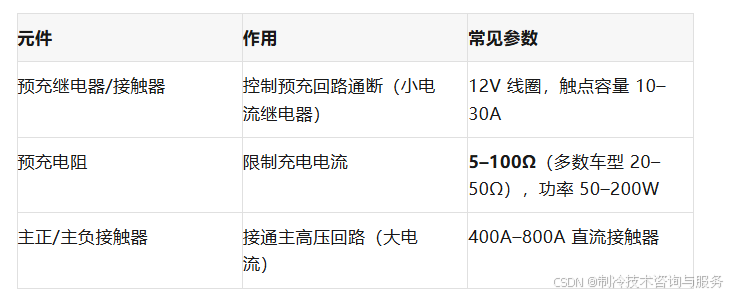

3.预充的作用：通过串联预充电阻进行限流，让电容缓慢充电，待电容电压缓慢上升至接近电池电压时，再接通主继电器，从而消除压差，实现无冲击切换。二、 预充电路的核心组成
1.预充电阻：串联在高压回路中的限流电阻（通常为几十到几百欧姆），用于限制初始充电电流，并承受预充瞬间产生的脉冲热量。
2.预充继电器（预充接触器）：控制预充电阻的接入与断开，与预充电阻共同构成预充回路。
3.主继电器（主正/主负接触器）：控制高压电池与整车高压系统的最终接通与断开。
4.电压/电流检测电路：BMS（电池管理系统）或VCU（整车控制器）通过检测电容端电压或回路电流，判断预充是否完成，并控制继电器的动作时序。三、 预充电路的工作原理（以车辆启动上电为例）

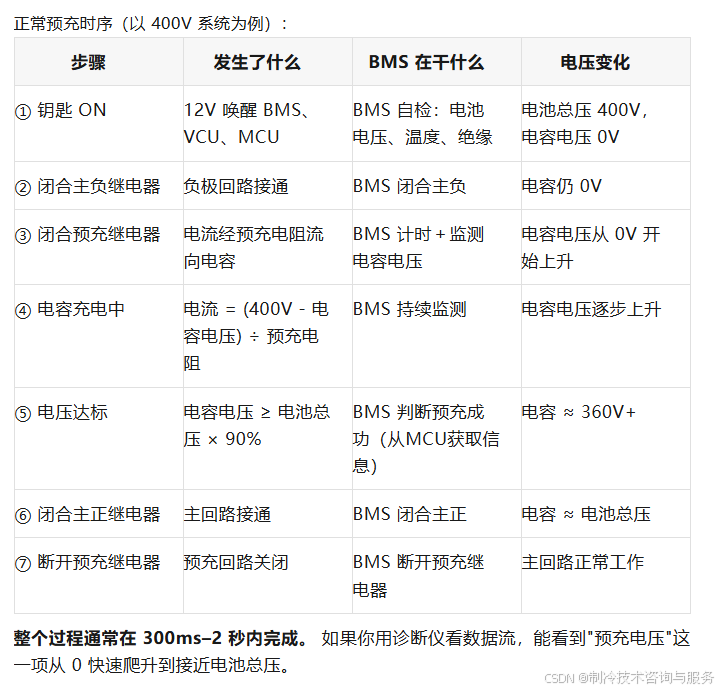

预充过程是一个严格时序控制的“缓慢充电-平滑切换”过程，具体分为以下四个阶段：1. 初始状态（系统休眠）
主正继电器、主负继电器、预充继电器均处于断开状态，高压系统无电。2. 预充阶段（限流充电）
· 动作：BMS/VCU发出上电指令，首先闭合主负继电器（确保回路负极导通），随后闭合预充继电器。

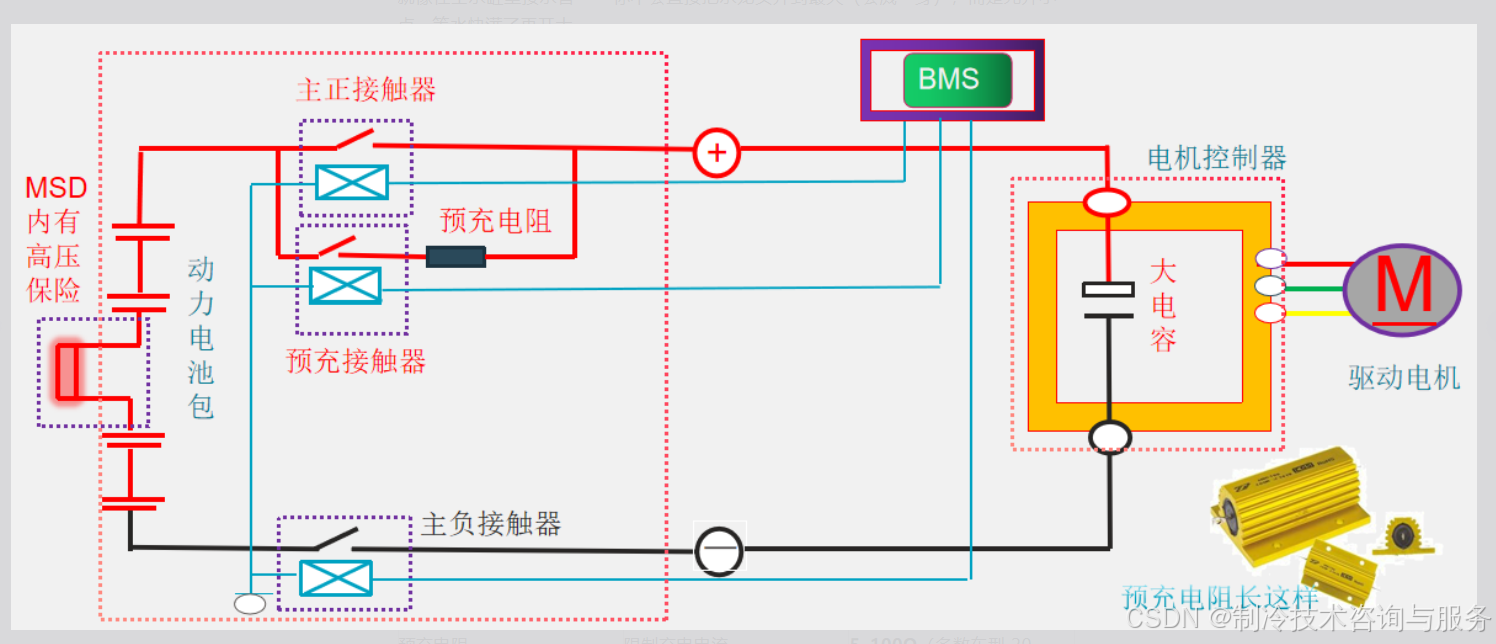

· 回路形成：电流路径为：电池正极 → 预充继电器 → 预充电阻 → 高压负载（电机控制器母线电容） → 主负继电器 → 电池负极。
· 过程：预充电阻限制初始电流，电容开始以较小且可控的电流充电，电容电压从0开始缓慢上升。3. 预充完成（电压平衡）
· 判断条件：BMS持续监测电容端电压，当电容电压上升至接近电池电压（通常达到电池电压的90%~95%，或两者压差小于设定阈值，如20V）时，判定预充完成。
· 逻辑：此时电容已基本“充满”，回路电流趋近于0，切换主继电器时不会产生大电流拉弧。4. 主回路切换（正常上电）
· 动作：BMS控制预充继电器断开（切除预充电阻），随后闭合主正继电器。
· 结果：高压电池与整车高压系统直接接通，高压电正式为驱动系统和各高压部件供电，车辆进入正常工作状态。四、 预充电路的应用场景
1.车辆启动上电：车辆点火唤醒后，BMS执行预充流程，完成高压上电，避免启动瞬间对高压系统造成冲击。
2.充电上电（插枪预充）：车辆插枪后，在正式大功率充电前，通过预充电路缓慢建立充电电压，避免充电桩与电池之间因初始压差过大产生冲击电流，保护充电接口和电池。五、 预充电路的设计考量
1.预充电阻选型：阻值需根据电池电压、电容容值、预充时间（通常要求200ms~500ms）进行精确计算，阻值过大会导致预充时间过长，阻值过小则无法有效限流。
2.热容量考量：预充过程极短，预充电阻主要承受短时脉冲电流，需具备足够的瞬时功率承受能力和热容量，防止因瞬间发热导致电阻烧毁。
