共轭匹配 vs 50Ω 系统匹配（射频调试核心区分，放大器、匹配网络、天线都用）
50Ω 匹配（端口阻抗匹配 / 无反射匹配）：目标 Zin=50Ω，用来最小化端口反射、改善 S11/S22，适合无源、传输线、开关、衰减器；
共轭匹配（功率匹配）：目标 Z_load = Z_source*（共轭），目标是拿到最大传输功率，是放大器增益、功率管 PA 设计用的。
符号说明：Zs=Rs+jXs，共轭就是 ZL = Rs – jXs
1. 50Ω 系统匹配（S 参数里 S11/S22 测的就是这个）
系统默认参考阻抗 Z0=50 条件：
\\(Z_{in}=Z_0=50\\Omega\\) 反射系数：
\\(\\Gamma = \\frac{Z_{in}-Z_0}{Z_{in}+Z_0}=0 \\Rightarrow S11=0\\) 特点：
👉 坑：很多新手调 PA，盯着 S11<-10dB（50Ω 匹配），结果增益、输出功率反而掉了，就是搞错目标。
2. 共轭匹配（最大功率传输匹配）
最大功率传输定理： 源阻抗 \\(Z_s=R_s+jX_s\\)，负载取它的共轭
\\(Z_L = Z_s^* = R_s – jX_s\\) 特点：
举个典型功放例子： 管子在某个偏置、频率下，最优源阻抗 Zopt_S = 15+j20 Ω 👉 共轭匹配：匹配网络把 50Ω 系统，变换到管子输入端看进去是 15+j20Ω； 👉 从网分（50Ω 端口）看这个匹配网络的 S11 一定不会很好，这是正常的。
补充：LNA 经常是折中：共轭匹配拿最优噪声（噪声匹配，又是另外一个阻抗点，≠功率共轭），不是单纯最大功率！

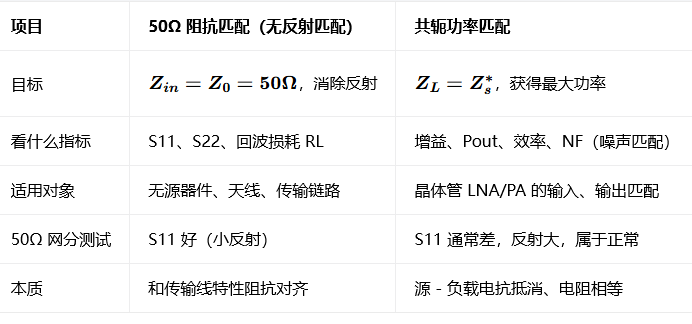

3. 一张对比表
4. 放大器输入、输出匹配分别是什么？
- 输入匹配网络（在信号源 ↔ 管子基极 / 栅极之间） 目的：把 50Ω 源阻抗变换到管子需要的最优源阻抗 Zs_opt（噪声最优 / 功率最优），是共轭匹配思路；
- 输出匹配网络（管子漏极 / 集电极 ↔ 50Ω 负载之间） 目的：把 50Ω 负载变换到管子需要的最优负载阻抗 ZL_opt（负载牵引 Load‑Pull 得到），也是共轭类功率匹配；
重点： 网分 S11：匹配网络对外（信号源侧）的 50Ω 反射，不是管子端口的共轭！ 网分 S22：匹配网络对外（负载侧）的 50Ω 反射。
5. 额外两个极易混淆的匹配（射频调试必踩坑）
快速口诀
- 看 S11、S22 好不好 → 50Ω 系统匹配；
- 调管子增益、功率、噪声 → 共轭匹配（目标阻抗不是 50Ω）；
- 无源器件优先 S11；有源管优先看 Zopt，别死磕 S11

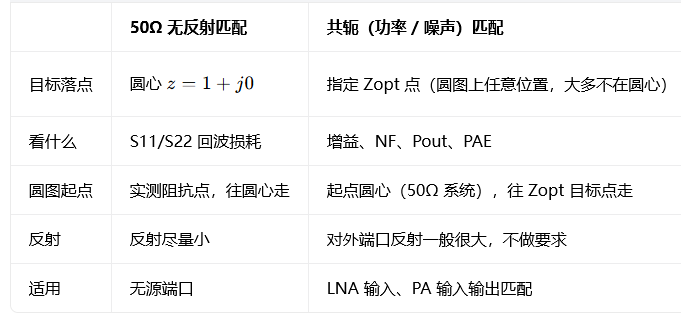

- 两种匹配，调圆图的思路对比
实操两条路线（ADS、网分调板都适用）
路线 1：无源，调 S11
例：天线匹配
路线 2：有源管子匹配（LNA / PA）
小信号 LNA（噪声优先）
坑：最小噪声点 ≠ 最大功率共轭点，LNA 要在噪声圆和增益圆之间折中选点
功率放大器 PA（大信号！小信号 S 参数失效）
重点：LoadPull 的等功率圆，不是简单共轭，是大信号非线性下的最优负载，和小信号共轭不是一回事！
最容易踩的三个现场坑
一句话再浓缩： 共轭匹配是给管子看的；50Ω 匹配是给线缆、仪器看的。
延伸：什么时候用 S 参数仿真，什么时候必须 LoadPull？
- ✅ S 参数仿真（小信号 S）：LNA 增益、噪声、输入匹配、稳定性、无源网络；适合线性区，小功率
- ✅ LoadPull：PA、驱动放、开关功放，只要到饱和输出、效率是指标，必须 LoadPull，大信号阻抗和小信号 Z 完全不一样
