技术实测分析：SL22便携式信号源是否适配高校射频通信教育实验？
摘要：在通信原理、射频电路、天线与微波、仪器自动化控制等高校实验教学中，信号源是核心基础设备。教学场景对信号源核心要求集中在频率覆盖广、操作简单易上手、参数稳定、支持二次开发。本文基于国商技术SL22便携式信号源官方说明书，从硬件参数、功能特性、操作逻辑、拓展能力、场景适配性多维度，客观分析其教育实验适配性，为高校实验室设备选型、课程实验落地提供参考依据。
关键词：SL22；便携式信号源；射频实验；通信教学；SCPI；实验室设备
一、前言：教育场景对射频信号源的核心需求
区别于工业研发、量产测试场景，高校教学实验用信号源，不需要极致的科研级高精度，但必须满足三大核心刚需：
频段覆盖全面：可覆盖本科阶段绝大多数射频、通信相关实验频段，一机多用，降低实验室设备采购成本与摆放压力；
操作门槛极低：学生快速上手，无需复杂菜单操作，可聚焦实验原理学习，而非设备操作调试；
参数稳定+可拓展：输出信号纯度高、参数误差小，保证实验结果贴合理论值，同时支持上位机控制、可编程开发，适配进阶实训课程。
国商技术官方说明书明确标注：SL22便携式信号源专为研发、生产及教育领域严苛测试需求设计，教育场景是其核心适配场景之一。下文将结合官方公开参数，逐项拆解其教学适配能力。
二、核心硬件参数：完全覆盖本科射频教学场景
2.1 频率范围与分辨率：多实验场景通用

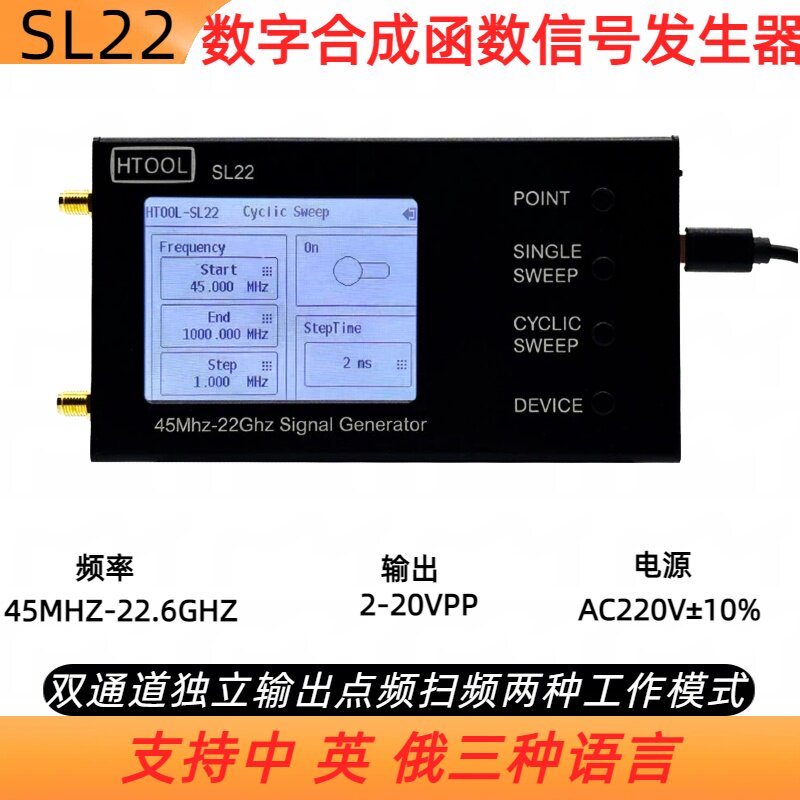

SL22便携式信号源搭载45MHz～22.6GHz超宽频率覆盖，频率分辨率可达1kHz。
该频段范围完美覆盖通信原理、射频电路、微波技术、天线原理等本科核心课程实验需求，可满足调频、调幅、本振信号模拟、频段扫测等常规实验。1kHz的精细频率分辨率，支持学生精准调节频点，便于开展不同频点下的信号特性对比实验，实验数据差异化更清晰，教学效果更直观。
2.2 相位噪声：保障基础实验精度
设备官方相位噪声参数为-236dBc/Hz。
相位噪声直接决定信号输出纯度，是接收机测试、本振信号模拟实验的关键指标。在常规教学实验中，低相位噪声可有效降低信号干扰，避免因信号杂散、纯度不足导致的实验数据偏差，让学生实验结果高度贴合课本理论值，规避教学实验中常见的“理论与实操不符”问题。
2.3 双通道+多工作模式：适配全教学场景
SL22支持双通道独立输出，同时搭载三大核心工作模式：点频、单次扫频、循环扫频，全面匹配课堂演示、基础实操、进阶测试三类教学场景：
-
点频模式：输出固定频点信号，适用于本振模拟、固定频率信号测试等基础实验；
-
单次扫频模式：一次性完成指定频段扫描，扫描结束自动停止，适合观测频段内信号参数变化，方便学生记录静态实验数据；
-
循环扫频模式：持续循环扫描设定频段，动态展示信号变化趋势，适配课堂动态演示教学。
三、人机操作设计：极致适配学生实操教学
3.1 实体快捷键，零学习门槛
教学设备的核心痛点是操作复杂、学生上手慢。SL22优化了下位机操作逻辑，配备4个专属实体快捷键，无需层层嵌套菜单，一键直达核心功能：
-
POINT：快速进入点频设置界面
-
SINGLE SWEEP：一键开启单次扫频模式
-
CYCLIC SWEEP：一键启动循环扫频模式
-
DEVICE：快速查看设备信息、版本参数
设备采用滑动式物理开关，操作直观易懂。扫频参数统一标准化单位（起止频率/步长：MHz，单步时间：ms），符合学生实验操作习惯，大幅降低实训教学的设备教学成本。
3.2 多语言适配，适配多元教学环境
设备支持中文、英文、俄文三语言界面切换，可满足双语教学、留学生教学、涉外实验室的使用需求。
同时设备输出功率分为P0-P7八档可调，从低到高梯度分布，适配不同实验场景的功率需求，档位调节简单，无需复杂参数计算，适合新手学生操作。
四、上位机与可编程能力：适配进阶实训教学
4.1 Type-C免波特率连接，极简调试
SL22采用USB Type-C串行通信，无需手动配置波特率，即插即连，彻底解决传统仪器串口配置繁琐、连接失败率高的问题。
连接成功后，下位机可自动回传设备型号、产品ID、固件版本等信息，支持上位机远程下发点频、单次扫频、循环扫频指令，方便学生提前预设实验参数、留存实验配置，适配标准化实验课程、课程设计实训。
4.2 标准SCPI指令，支撑仪器自动化教学
设备兼容标准SCPI仪器控制指令，是高校《仪器自动化测试》《嵌入式仪器控制》等进阶课程的优质实训设备。
使用规则简单：首次通信需发送握手指令*IDN?\\r\\n，设备校验成功后自动进入SCPI控制模式，指令默认ASCII格式。核心常用教学指令覆盖全部实验需求：
-
设备启停：GENERator:STATus {ON|OFF}
-
功率设置：FREQuency:LOPW power（0-7档）
-
扫描参数配置：起止频率、扫描带宽、单步时间
-
工作模式切换：点频、单次扫频、循环扫频远程控制
学生可通过串口助手、Python、MATLAB等工具实现设备可编程控制，完美支撑课程设计、科创竞赛、自动化测试实训。
五、运维与便携性：适配高校实验室管理场景
5.1 IAP在线升级，降低设备运维成本
设备支持IAP固件升级，实验室可自主更新固件、优化设备功能、修复版本漏洞，无需返厂维修，大幅延长设备使用寿命，适配高校实验室长期迭代使用需求。
升级操作简单可控，仅需断电按键加载固件即可，仅需注意固件路径不可包含中文，运维门槛极低。

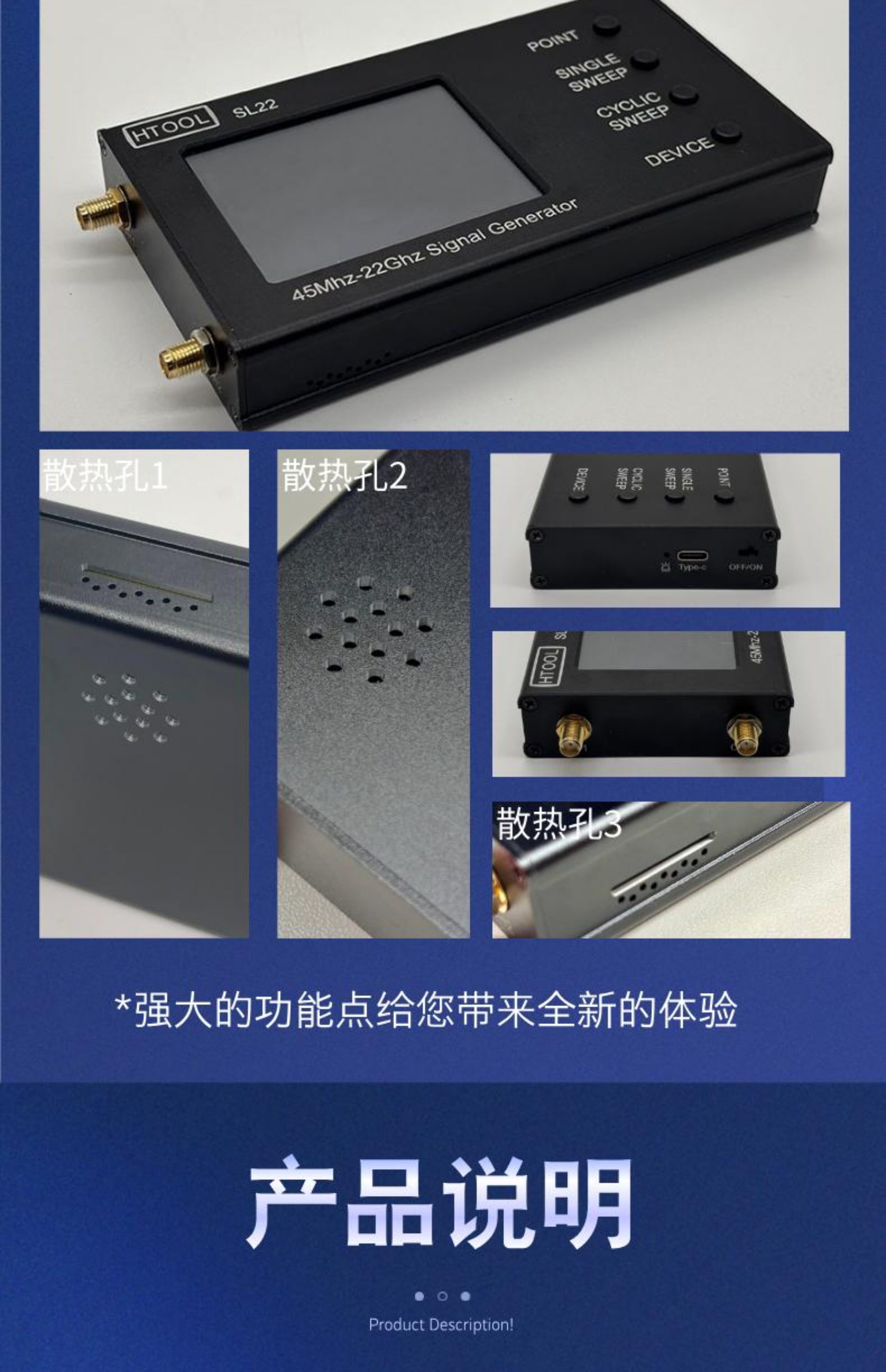

5.2 便携式设计，灵活适配多场景教学
区别于传统机架式大型信号源，SL22主打便携轻量化设计，无需固定安装，可自由在不同实验室、教学楼、实训场地流转使用。对于实验设备资源有限、多课程共用设备的院校，性价比和实用性极高。
六、场景适配总结与选型建议
6.1 核心适配教学场景
综合官方全部参数与功能，SL22便携式信号源完全适配以下高校教学场景：
-
通信原理、射频电路、天线与微波基础实验教学
-
课堂动态信号演示、班级批量实训操作
-
仪器串口通信、SCPI可编程自动化实训
-
学生课程设计、科创项目、小型科研测试
6.2 设备选型客观评价
优势：频段广、操作简单、参数稳定、支持可编程、易运维、可便携，完全满足本科教学全场景需求，性价比突出。
局限性：功率为档位式调节，无连续精细功率输出；参数适配常规教学，不满足顶尖科研级超高精度测试需求。
七、结语
从官方说明书公开定位、硬件参数、功能设计、操作逻辑、拓展能力全方位来看，国商技术SL22便携式信号源是一款高度适配高校射频与通信类教育实验的专用设备。
其宽频段、低操作门槛、可编程拓展、易运维、可便携的核心优势，精准匹配高校实训教学的核心痛点，可作为本科通信、电子信息、射频微波相关专业的优选教学设备。
原创声明：本文所有参数、功能描述均基于设备官方公开说明书，无虚构参数、无夸大宣传，纯客观技术分析，仅供实验室设备选型、教学方案设计参考。
