同步电机
本示例展示如何使用 Powergui 的电机初始化工具来初始化电机电流。
Louis-A. Dessaint 和 R. Champagne（蒙特利尔高等技术学院）
描述

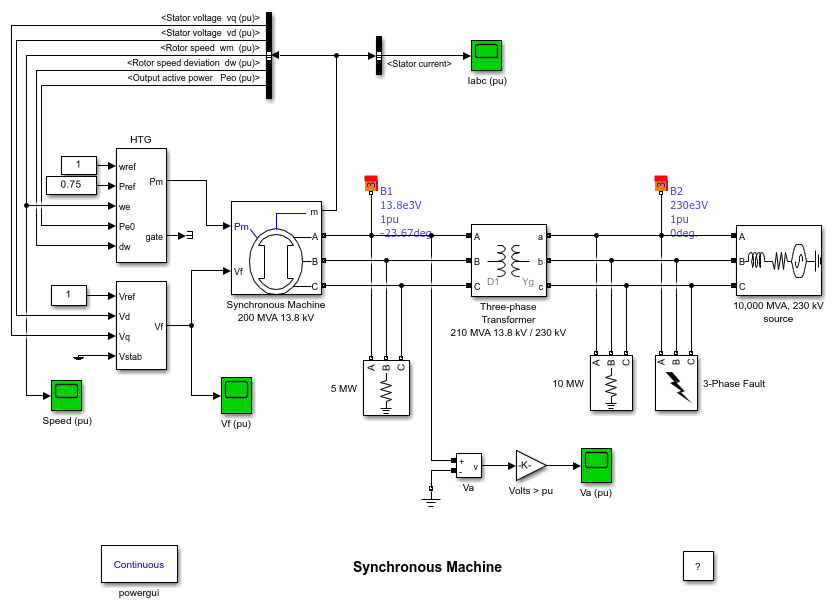

一台额定值为 200 MVA、13.8 kV、112.5 rpm 的三相发电机通过一台 210 MVA 的 Delta-Wye 变压器连接到 230 kV、10,000 MVA 的电网。在 t = 0.1 s 时，230 kV 母线上发生三相接地故障。故障在 6 个周期后清除（t = 0.2 s）。
仿真
1. 打开 Powergui 并选择“电机初始化”。将出现一个新窗口。电机“母线类型”被初始化为“PV 发电机”，表示初始化是在电机控制有功功率及其端电压的条件下进行的。期望的端电压参数设置为 13800，有功功率设置为 150e6。
按下“计算并应用”按钮。电机 AB 和 BC 线电压的相量以及流出 A 相和 B 相的电流将被更新。同时会显示提供该电功率所需的电机无功功率、机械功率和励磁电压：Q = 3.4 Mvar；Pmec = 150.32 MW (0.7516 pu)；励磁电压 Ef = 1.291 pu。
2. 为了在水轮机调速器和励磁系统连接的情况下以稳态启动仿真，这两个模块会根据电机初始化工具计算的值进行初始化。只要您在电机的 Pm 和 Vf 输入端连接电机库（HTG、STG 或励磁系统）中的常量模块或调节模块，此初始化就会自动执行。打开 HTG 模块菜单，注意工具已将初始机械功率设置为 0.7516 pu (150.32 MW)。打开励磁系统模块菜单，注意初始端电压和励磁电压已分别设置为 1.0 和 1.29071 pu。
3. 打开 4 个示波器并重新开始仿真。观察端电压 Va 在仿真开始时为 1.0 p.u.。在故障期间降至约 0.4 pu，故障清除后迅速恢复到额定值。端电压的这种快速响应是由于励磁系统输出 Vf 在故障期间可以达到高达 11.5 pu 的值。在故障期间，电机转速增加到 1.01 pu，然后随着调速系统的调节在 1 p.u. 附近振荡。转速稳定所需的时间比端电压长得多，主要是因为调速系统中阀门开/关的速率被限制在 0.1 pu/s。
