solidwork练习题11

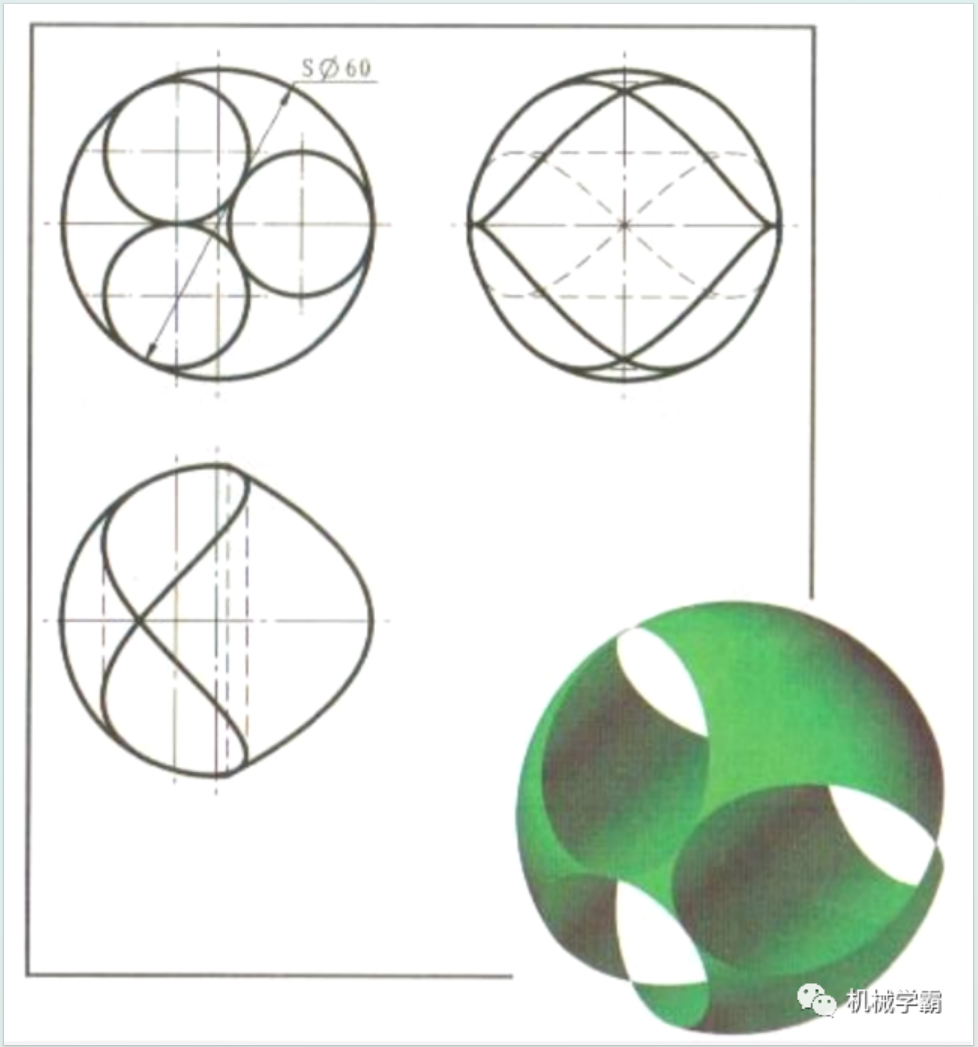

（事先声明，作者只是sw学习爱好者，发本篇作品是巩固个人学习掌握度，只是借用机械学霸老师的图进行更好地叙述，并无任何侵权目的）

本题看似很简单，利用旋转得到球体后，再在前视基准面画圆拉伸切除。但是因边界厚度为0，切除失败。则需要其他方法。

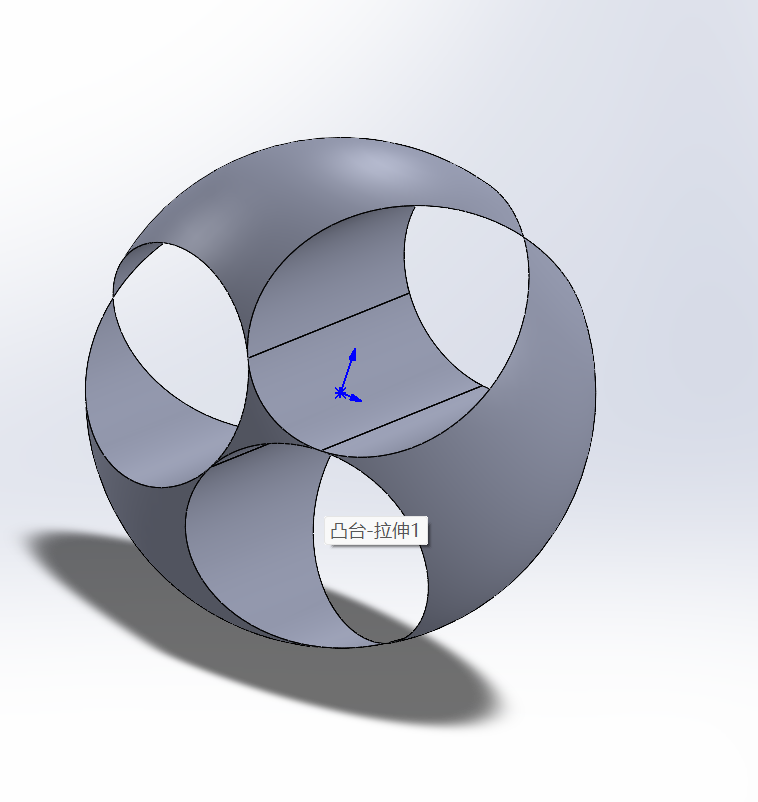

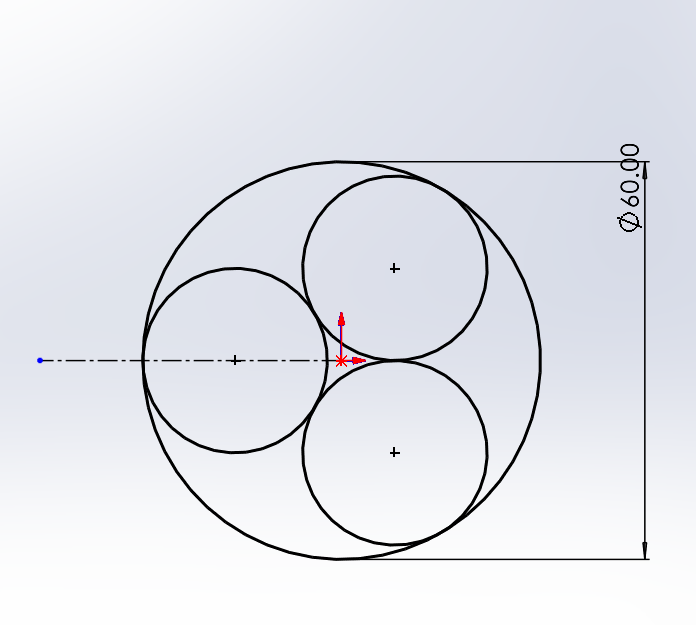

第一步：前视基准面，画一个直径60的大圆，再在中间画三个小圆，各个小圆间相切，且都与大圆相切。然后在大圆范围内但除三个小圆外进行两侧拉伸60.

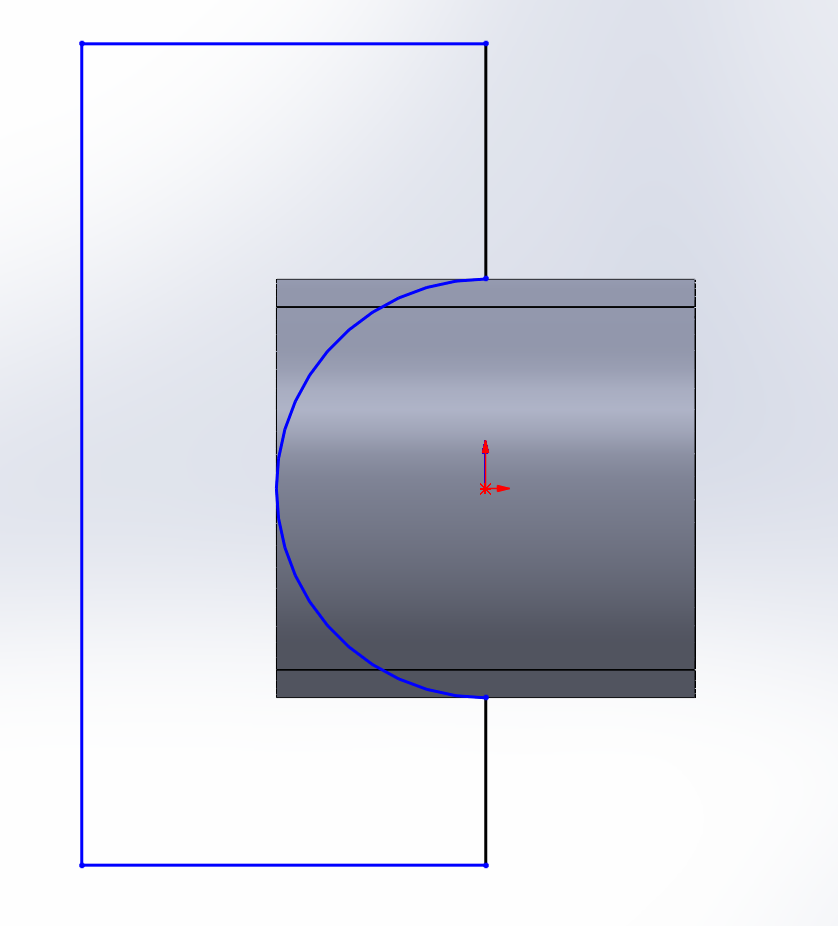

第二步：右侧基准面，画一个矩形的内切圆后，再画一个外部矩形，做旋转切除。
