SI1330X（含SI13303 3.3V/120mA、SI13305 5V/120mA）是一款「非隔离Buck型AC-DC恒压功率开关」，采用专利自供电与过零检测架构，单颗SOP7即可实现85-305VAC输入、低EMI、低待机（<30mW@120V）与±0.1%级线性调整率。目标场景：IoT模块供电、小家电辅助电源、智能照明、白色家电指示灯等「空间极致、成本极致」的紧凑型电源。
主要特点速览
| 输入电压 | 85-305VAC | 全球市电 |
| 输出规格 | 3.3V/120mA 或 5V/120mA | 内部基准 |
| 峰值效率 | ≈65%@230V/50mA | 非隔离Buck |
| 待机功耗 | <30mW@120V | 满足EuP |
| 线性调整率 | 0.1% | 80-305VAC |
| 负载调整率 | 0.1% | 0-30mA |
| 输出纹波 | <100mV | 20MHz带宽 |
| 开关频率 | ≈65kHz | 自适应 |
| 保护 | OVP、限流、OTP | 全部自恢复 |
| 封装 | SOP-7（4k/卷） | 无卤 |

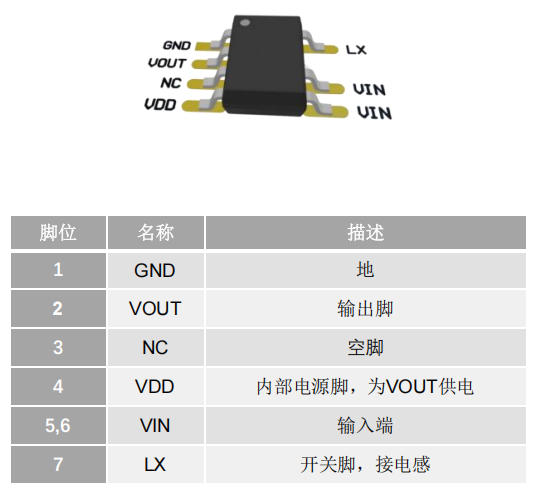

管脚分布与描述
设计小贴士
-
LX、VIN为高压动点，走线远离VOUT与GND铜皮
-
VDD脚外接1µF/50V陶瓷，紧靠4脚去耦
-
GND焊盘打6×0.3mm过孔到内层，θJA≈150°C/W，连续120mA温升<40°C

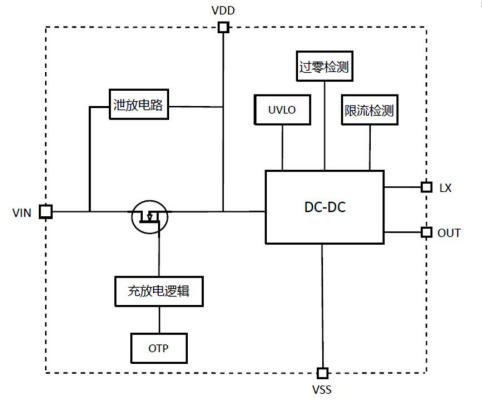

内部框图与专利技术
下图展示了一颗「非隔离Buck功率SoC」：
高压输入与AC泄放 85-305VAC直接进VIN；专利泄放电路确保每个半周期都能检测到真实Drain电压，带载能力↑，损耗↓。
自供电VDD管理 启动时LX对VDD电容充电；正常工作时在AC充电窗口内间歇导通，维持VDD=28V，省去辅助绕组与启动电阻。
过零检测+谷值开关 内置电流采样，电感电流降至0时重新导通，降低反向恢复损耗，EMI降低>6dB。
恒压环路 内部0.5%基准，通过VOUT脚直接采样，省去外部TL431与光耦，线性调整率0.1%。
全套保护
-
限流：200mA（典型）
-
OVP：35V VDD钳位
-
OTP：155°C关断，20°C迟滞
-
最小关断700ns，防止变压器饱和

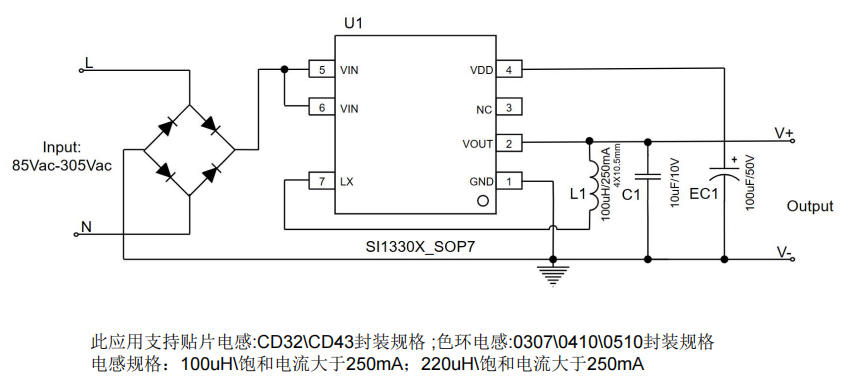

典型应用图
-
L1：470-1000µH，饱和电流>200mA
-
Cout：47µF/10V（3.3V）或47µF/16V（5V）
-
π滤波：10µF/400V + 1µF/400V陶瓷
-

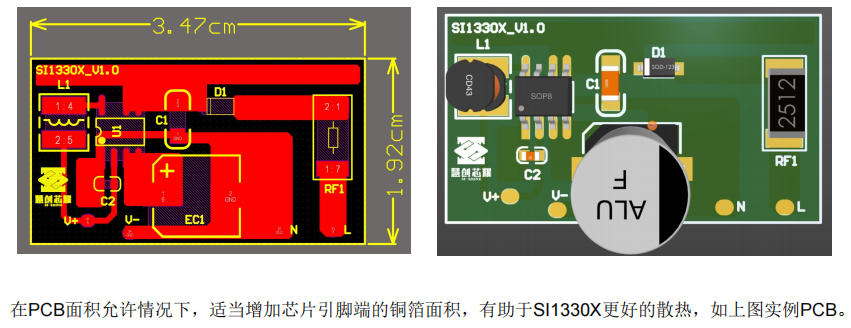

单层PCB 28×18mm，BOM 8颗，过EMI Class B
关键电气参数
| VOUT1 | SI13305输出 | 5.00 | V |
| VOUT2 | SI13303输出 | 3.30 | V |
| lout_5 | 最大稳定电流 | 120 | mA |
| Tdead | 死区时间 | 14 | ns |
| Toff | 最小关断 | 700 | ns |
| lim | 限流阈值 | 200 | mA |
| AVOUT/AVIN | 线性调整率 | 0.1 | % |
| Load | 负载调整率 | 0.1 | % |
| TsD | 过温保护 | 155 | °C |
功能描述深度解读
启动与自供电 专利电流控制方式对VDD电容充电；30ms(全波)/50ms(半波)完成启动，之后由LX间歇充电，待机<30mW。
AC泄放电路 每个半周期对Drain寄生电容放电，确保过零检测可靠，同时降低芯片损耗，提高带载能力。
过零检测与谷值开关 电感电流降至0时重新导通，减少反向恢复尖峰，系统EMI降低>6dB，无需外部RC吸收。
限流与OTP 200mA逐周期限流；155°C过温关断，20°C迟滞，全部自恢复，生产良率>99.5%。
应用案例快速参考
IoT模块供电 85-305VAC→5V/120mA，给Wi-Fi、Zigbee、BLE模组供电，待机<30mW，满足EuP。
智能照明辅助电源 3.3V/120mA给MCU、触摸IC供电，无频闪，纹波<100mV。
白色家电指示灯 单颗SOP7替代线性RC+稳压管，成本↓40%，体积↓60%。
Buck-Boost负电压 接法调换，轻松得到-3.3V/-5V 120mA，为运放、RS-232提供负轨。
