在 Qt 开发中，自定义 Widget 是实现个性化 UI 组件的核心方式，本文以QmyBattery电池组件为例，详细讲解如何基于QWidget子类化实现具备电量显示、警告阈值、样式自定义的电池控件，涵盖核心绘制逻辑、属性封装、尺寸适配等关键知识点。
一、组件设计思路
QmyBattery组件需实现以下核心功能：
二、核心代码实现
1. 头文件（QmyBattery.h）
#ifndef QMYBATTERY_H
#define QMYBATTERY_H
#include <QWidget>
#include <QPainter>
#include <QFontMetrics>
class QmyBattery : public QWidget
{
Q_OBJECT
// 注册属性，支持Qt属性系统（如UI设计师中编辑）
Q_PROPERTY(int powerLevel READ powerLevel WRITE setPowerLevel)
Q_PROPERTY(int warnLevel READ warnLevel WRITE setWarnLevel)
Q_PROPERTY(QColor colorBoder READ colorBoder WRITE setColorBoder)
Q_PROPERTY(QColor colorPower READ colorPower WRITE setColorPower)
Q_PROPERTY(QColor colorWarning READ colorWarning WRITE setColorWarning)
Q_PROPERTY(QColor colorBack READ colorBack WRITE setColorBack)
public:
explicit QmyBattery(QWidget *parent = nullptr);
// 属性获取接口
int powerLevel(); // 获取当前电量
int warnLevel(); // 获取警告阈值
QColor colorBoder(); // 获取边框颜色
QColor colorPower(); // 获取正常电量颜色
QColor colorWarning(); // 获取警告颜色
QColor colorBack(); // 获取背景颜色
// 属性设置接口
void setPowerLevel(int pow); // 设置电量（触发重绘+信号）
void setWarnLevel(int warn); // 设置警告阈值（触发重绘）
void setColorBoder(QColor color);
void setColorPower(QColor color);
void setColorWarning(QColor color);
void setColorBack(QColor color);
// 重写尺寸提示，适配电池比例
QSize sizeHint()const override;
signals:
void powerLevelChanged(int pow); // 电量变化信号
protected:
// 重写绘制事件，实现电池可视化
void paintEvent(QPaintEvent *event) override;
private:
// 成员变量
int mPowerLevel = 60; // 默认电量80%
int mWarnLevel = 20; // 默认警告阈值20%
QColor mColorBoder = Qt::black; // 边框颜色
QColor mColorPower = Qt::green; // 正常电量颜色
QColor mColorWarning = Qt::red; // 警告颜色
QColor mColorBack = Qt::white; // 背景颜色
};
#endif // QMYBATTERY_H
2. 源文件（QmyBattery.cpp）
#include "QmyBattery.h"
QmyBattery::QmyBattery(QWidget *parent) : QWidget(parent)
{
// 初始化无额外逻辑，属性使用默认值
}
// ========== 属性获取接口 ==========
int QmyBattery::powerLevel()
{
return mPowerLevel;
}
int QmyBattery::warnLevel()
{
return mWarnLevel;
}
QColor QmyBattery::colorBoder()
{
return mColorBoder;
}
QColor QmyBattery::colorPower()
{
return mColorPower;
}
QColor QmyBattery::colorWarning()
{
return mColorWarning;
}
QColor QmyBattery::colorBack()
{
return mColorBack;
}
// ========== 属性设置接口 ==========
void QmyBattery::setPowerLevel(int pow)
{
// 限制电量范围0-100，避免绘制异常
mPowerLevel = qBound(0, pow, 100);
emit powerLevelChanged(mPowerLevel); // 发射电量变化信号
repaint(); // 触发重绘，更新显示
}
void QmyBattery::setWarnLevel(int warn)
{
mWarnLevel = qBound(0, warn, 100); // 限制阈值范围0-100
repaint();
}
void QmyBattery::setColorBoder(QColor color)
{
mColorBoder = color;
repaint();
}
void QmyBattery::setColorPower(QColor color)
{
mColorPower = color;
repaint();
}
void QmyBattery::setColorWarning(QColor color)
{
mColorWarning = color;
repaint();
}
void QmyBattery::setColorBack(QColor color)
{
mColorBack = color;
repaint();
}
// ========== 尺寸适配 ==========
QSize QmyBattery::sizeHint() const
{
// 保持电池宽高比12:5，适配任意控件高度
int H = this->height();
int W = H * 12 / 5;
return QSize(W, H);
}
// ========== 核心绘制逻辑 ==========
void QmyBattery::paintEvent(QPaintEvent *event)
{
Q_UNUSED(event); // 标记参数未使用，消除编译器警告
QPainter painter(this);
// 抗锯齿，使绘制边缘更平滑
painter.setRenderHint(QPainter::Antialiasing);
painter.setRenderHint(QPainter::TextAntialiasing);
// 1. 设置绘制坐标系（视口+窗口，固定电池比例）
QRect rect(0, 0, width(), height());
painter.setViewport(rect); // 物理像素区域
painter.setWindow(0, 0, 120, 50); // 逻辑坐标系（120×50）
// 2. 绘制电池背景
QBrush brush;
QPen pen;
pen.setWidth(2);
pen.setColor(mColorBoder);
pen.setStyle(Qt::SolidLine);
painter.setPen(pen);
brush.setColor(mColorBack);
brush.setStyle(Qt::SolidPattern);
painter.setBrush(brush);
// 绘制电池主体背景
QRect batteryRect(1, 1, 109, 48);
painter.drawRect(batteryRect);
// 绘制电池正极（顶部小矩形）
QRect positiveRect(110, 15, 10, 20);
painter.drawRect(positiveRect);
// 3. 绘制电量填充
if (mPowerLevel > mWarnLevel) {
brush.setColor(mColorPower); // 正常电量颜色
pen.setColor(mColorPower);
} else {
brush.setColor(mColorWarning); // 警告颜色
pen.setColor(mColorWarning);
}
painter.setBrush(brush);
painter.setPen(pen);
// 电量>0时绘制填充矩形（宽度对应电量百分比）
if (mPowerLevel > 0) {
QRect powerRect(5, 5, mPowerLevel, 40);
painter.drawRect(powerRect);
}
// 4. 绘制电量百分比文字（居中显示）
QFontMetrics textSize(this->font());
QString powStr = QString::asprintf("%d%%", mPowerLevel);
QRect textRect = textSize.boundingRect(powStr);
painter.setFont(this->font());
pen.setColor(mColorBoder);
painter.setPen(pen);
// 文字居中计算：水平55-文字宽/2，垂直23+文字高/2
painter.drawText(55 – textRect.width()/2, 23 + textRect.height()/2, powStr);
}
三、核心知识点解析
1. 坐标系适配（setViewport/setWindow）
通过setViewport（绑定控件物理尺寸）和setWindow（固定逻辑尺寸 120×50），实现电池控件无论拉伸 / 缩小时，始终保持 12:5 的宽高比，避免变形。
2. 绘制分层逻辑
组件绘制分为 4 层，层层叠加保证视觉效果：
- 第 1 层：电池背景（白色 / 自定义背景色）；
- 第 2 层：电池边框 + 正极（黑色 / 自定义边框色）；
- 第 3 层：电量填充（绿色 / 红色，按阈值切换）；
- 第 4 层：电量百分比文字（居中显示，边框色保证对比度）。
3. 属性封装与 Qt 属性系统
通过Q_PROPERTY注册属性，使组件支持 Qt 属性系统：
- 可在 UI 设计师中直接编辑电量、颜色等属性；
- 支持信号与槽联动，如powerLevelChanged信号可绑定到其他组件响应电量变化。
4. 尺寸适配（sizeHint）
重写sizeHint返回按 12:5 比例计算的推荐尺寸，布局管理器（如 QVBoxLayout、QHBoxLayout）会优先使用该尺寸，保证组件布局协调。
四、组件使用示例
实现了QmyBattery类之后，若是用代码创建QmyBattery类对象，其使用与一般的组件类是一样的，若是在UI设计器中使用QmyBattery，则需要采用提升法，在窗体上放置一个QWidget类组件，然后鼠标右键调出菜单“提升…”

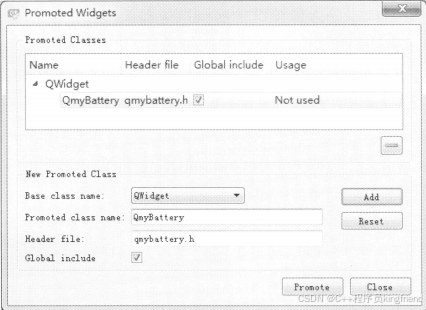

在基类名称下选择QWidget，将提升后的类名称设置为QmyBattery，单击Add ，单击Promote，提升后在属性将组件名称修改为qmyBattery
再放置4个按钮用来测试这个电池组件。
void MainWindow::on_pushButton_clicked()
{
ui->qmyBattery->setPowerLevel(70);
}
void MainWindow::on_pushButton_2_clicked()
{
ui->qmyBattery->setPowerLevel(10);
}
void MainWindow::on_pushButton_3_clicked()
{
ui->qmyBattery->setPowerLevel(100);
}
void MainWindow::on_pushButton_4_clicked()
{
ui->qmyBattery->setPowerLevel(0);
}
默认电量60%
设置电量100%
设置电量70%
设置电量10%
设置电量0
总结
QmyBattery组件通过子类化QWidget，重写paintEvent实现核心绘制逻辑，封装属性与信号保证组件的可复用性和交互性。核心要点包括：
该组件可直接集成到 Qt 项目中，适用于电量显示、设备状态监控等场景，是 Qt 自定义 Widget 开发的典型实践。
