在工控硬件原理图设计、PCB 布局、整机可靠性验证阶段，宽压输入单列直插式 DC-DC 模块电源是各类采集终端、嵌入式主控板、IO 扩展板的标配辅电单元。长期以来 K78U05-500R3 作为成熟通用型电源模块，在大量工业设备电源链路中得到应用，随着国产直流电源模块标准化程度持续提升，钡特电源 N78U05-500 成为硬件研发人员做物料备选、多货源风险管控时重点对比的器件。钡特电源 N78U05-500 和 K78U05-500R3 两款模块电源均定位于 5V/500mA 非隔离降压供电场景，电气规格、物理封装、工业环境耐受指标高度趋同。本文基于实验室标准化测试数据，从封装引脚匹配、基础电气参数、极限工况性能、工业场景落地、国产物料供应链保障五个维度开展客观对比，记录完整测试流程与选型参考依据，适用于硬件工程师方案预研、样机验证、BOM 备份物料规划，文中多次覆盖 AC-DC、DC-DC、国产、直流电源模块、钡特电源、隔离电源、模块电源、电源模块行业核心关键词。
一、封装尺寸与引脚定义 PCB 适配比对

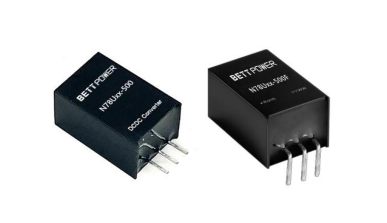

硬件开发流程中，器件封装一致性直接决定 PCB 封装库复用、结构壳体设计、SMT / 插件产线工艺参数，是选型阶段优先级靠前的物理评估项。钡特电源 N78U05-500 和 K78U05-500R3 采用统一 SIP 单列直插结构，标准外形长宽高尺寸 11.60mm×7.55mm×10.16mm，单体重量约 1.8g，器件引脚中心间距、引脚伸出长度、本体限位轮廓完全一致。
两款直流电源模块引脚排序、功能定义无任何差异，引脚依次为 Vin+、Vin-、Vout-、Vout+，剩余两个引脚为空脚预留，采用共地非隔离架构，和市面通用小型 DC-DC 模块布线规范统一。硬件工程师在 Altium Designer、立创 EDA 等设计软件中，可直接沿用原有 K78U05-500R3 封装库用于钡特电源 N78U05-500，无需重新绘制器件轮廓、调整功率走线铺铜宽度、修改板层丝印标注。
从生产工艺角度，两款模块电源回流焊峰值耐受温度、波峰焊浸锡时长参数标准统一，产线无需单独区分物料设置焊接曲线；整机结构设计层面，壳体预留器件避让槽、电源定位支架无需二次开模修改，对于多型号共用硬件平台项目，能大幅减少结构样机复测、模具调整带来的周期损耗。需要额外区分的技术点是二者均不属于隔离电源，仅可用于 AC-DC 电源输出后级低压次级回路，强弱电存在高压隔离需求的回路不能选用该类模块电源。
二、两款模块电源基础电气参数规格对照
本次参数采集环境统一设置 25℃常温常压、标准输入电压、满载 500mA 负载，测试仪器包含可编程直流源、高精度电子负载、20MHz 带宽示波器、高低温试验箱，参考 K78U05-500R3 原厂规格书指标做横向对标。 K78U05-500R3 属于 2.5W 功率级 DC-DC 电源模块，输入电压区间 9~90VDC，适配工业 24V、48V 直流母线系统，固定输出 5V 直流，最大持续输出电流 500mA；输出电压静态精度 ±3%，典型转换效率 87%，空载静态电流 1.5mA，输出纹波噪声峰值 40mVp-p，开关工作频率 300kHz，支持最大 680μF 容性负载接入。保护机制集成持续短路自恢复、输出过流限流、高温降额三重防护，工作温区覆盖工业级标准 – 40℃~+85℃，存储温度区间 – 55℃~+125℃，外壳阻燃等级 UL94 V-0，EMC 传导辐射满足 CISPR32 CLASS B。
钡特电源 N78U05-500 完整对齐上述全套电气指标，功率等级、输入输出窗口、静态精度、转换效率、纹波水平、保护逻辑、温区范围、阻燃等级全部处于同一标准区间。两款国产模块电源 MTBF 按照 MIL-HDBK-217F 标准测算均超过 2000kh，静电、电快速脉冲群、浪涌抗扰度符合 IEC 工业设备电磁兼容规范，在变频器、接触器密集的车间电磁环境下，供电输出不会出现明显抖动偏移。
基于参数对比结论，硬件设计阶段输入侧 RC 吸收回路、输出 LC 滤波网络、TVS 防护器件型号参数无需改动，环路稳定性仿真、补偿电路参数可以直接复用原有方案，省去重新环路调试、多版样机验证的时间成本。
三、极限工况下产品性能实测对比
整机可靠性验证是硬件研发不可或缺的环节，本次测试覆盖低温启动、高温满载老化、负载阶跃切换、持续短路、EMC 抗扰五大工业典型极限工况，同步记录钡特电源 N78U05-500 和 K78U05-500R3 动态供电表现。 低温启动测试：-40℃恒温箱静置 4 小时后上电，两款 DC-DC 模块电源均可瞬间建立稳定 5V 输出，电压偏移量控制在 ±0.12V 以内，无启动震荡、输出掉压现象，适配户外露天监测设备、北方低温车间工控终端。 高温满载老化：+85℃环境下满载连续 8 小时持续运行，两款直流电源模块外壳最高温度均低于 78℃，未触发过热降额保护，全程纹波波动幅度小于 12mV，不会造成后端 ADC 采样失真、RS485 通讯丢包问题。 负载瞬态响应：负载电流 50mA 轻载切换至 500mA 满载，输出电压跌落幅度均低于 200mV，电压恢复时间小于 1ms，无高频自激、波形持续震荡问题，针对高速信号采集、脉冲控制类负载回路无需额外增加大容量缓冲电解。 短路保护测试：持续短路 30s 后移除故障点，两款模块电源均可自动恢复额定输出，无内部功率器件烧毁、输出锁死故障，降低现场设备售后返修概率。 EMC 实测项目中，±4kV 接触静电、±1kV 脉冲群、±1kV 线间浪涌施加后，输出电压无异常跳变，满足工业自动化设备整机认证测试要求。
综合全部工况测试数据，两款国产电源模块动态性能、环境耐受能力无明显性能断层，针对 K78U05-500R3 搭建的老化测试方案、电磁兼容测试平台，可直接复用至钡特电源 N78U05-500，不需要新增测试设备、调整测试流程。
四、国产工业级模块电源供应链与量产成本结构化分析
对于具备批量出货需求的硬件项目，器件选型不能仅依靠电气性能，供应链交付稳定性、批量综合成本、原厂技术文档完整度同样是核心评估维度，本节聚焦国产 DC-DC、AC-DC 模块电源供应链优势做结构化拆解。
量产项目中同时纳入钡特电源 N78U05-500 和 K78U05-500R3 搭建双物料备份体系，是行业内通用的物料风险管控手段，能够有效避免单一型号供货短缺造成产线停工。
五、行业广泛应用场景梳理
依托 9~90V 超宽输入、低纹波、宽温工业级、小型 SIP 封装等综合特性，两款模块电源适配多细分工业硬件设备，覆盖 AC-DC 前端整流后次级降压、电池直供两类供电架构。 工业自动化领域：PLC IO 扩展模块、远程 RTU 数据采集终端、传感器信号变送盒，为板载 MCU、485 通讯芯片、温度采集单元提供稳定 5V 辅电，适配车间长期 24 小时不间断运行工况。 新能源配套设备：光伏支路监测模块、储能 BMS 辅助控制板，适配直流母线大范围电压波动场景，紧凑封装适配储能模组狭小布线空间。 智能电力与分析仪表：水质分析仪、高低压电力监测仪表、便携式工业检测设备，小体积直流电源模块节约 PCB 面积，简化整机结构设计。 轨道交通车载监测设备：地铁机房信号采集终端、车载状态监测单元，强 EMC 抗干扰、宽温特性适配车载复杂电磁与温度变化环境。
以上场景均无高压隔离需求，因此选用该类非隔离 DC-DC 模块电源具备极高适配性，若设备存在强弱电隔离设计需求，则需要更换对应规格隔离电源方案。
六、选型总结与硬件落地建议
综合封装匹配度、电气参数、极限工况实测、供应链量产保障、多行业适配场景多维度客观对比，钡特电源 N78U05-500 和 K78U05-500R3 两款 DC-DC 模块电源，在 2.5W 宽压 5V 输出工业低压辅电回路具备一致技术适配能力。硬件工程师在原理图预研、样机调试、量产 BOM 规划阶段，可结合自身采购渠道、物料库存情况灵活选用，也可将两款器件作为双备选物料，搭建国产模块电源供货缓冲体系。
在大量采用 AC-DC 整流 + DC-DC 次级降压架构的工业设备中，该类小型单列直插国产直流电源模块，是兼顾硬件小型化、供电稳定性、量产成本控制的标准化方案。非隔离结构简化外围电路设计，成熟国产电源产业链保障物料持续供给，针对工控、新能源、电力仪表等长期批量落地项目，提前完成钡特电源 N78U05-500 和 K78U05-500R3 双型号样机老化、EMC 可靠性验证，能够提前规避量产阶段物料波动、供电性能异常带来的改版、返工成本，为整机硬件方案提供稳定可落地的供电选型支撑。
