STM32的IIC通信指南

基于野火霸道V2开发板IIC通信完全开发指南

野火霸道V2是一款基于STM32F103ZET6芯片的经典入门级开发板，板载硬件I2C外设，同时支持软件模拟IIC通信，可适配EEPROM、OLED、MPU6050、温湿度传感器等绝大多数IIC协议外设。IIC通信凭借双线串行、半双工、多设备挂载、引脚占用少等优势，成为嵌入式开发中最常用的短距离板级通信协议之一。本文结合野火霸道V2的硬件特性，系统讲解IIC通信原理、硬件配置、软件/硬件驱动实现、实操案例及问题排查，既适合零基础入门学习，也可作为工程开发参考。

一、IIC通信核心原理

1.1 总线硬件架构

IIC总线仅需两根信号线即可完成通信：SCL（串行时钟线）和SDA（串行数据线），配合GND共地即可实现多设备互连。其总线特性如下：

• 总线拓扑：支持单主机多从机架构。野火霸道V2作为主机，可同时挂载多个IIC从设备，所有设备共用SCL和SDA总线，通过唯一的设备地址区分通信目标。

• 电气特性：SCL和SDA引脚必须配置为开漏输出模式，总线需外接上拉电阻（开发板已板载上拉电路，无需额外焊接）。总线空闲时保持高电平，通信时通过拉低电平实现数据传输。

• 通信速率：标准模式为100 kHz（最通用），快速模式为400 kHz。STM32F103硬件IIC最高支持400 kHz，可满足绝大多数外设需求。

• 寻址方式：默认使用7位设备地址，总线最多可挂载127个从设备，覆盖常规嵌入式外设。

1.2 核心通信时序

IIC所有通信操作均基于以下四种基础时序，它们是软硬件驱动开发的根本依据：

• 起始信号（START）：SCL为高电平期间，SDA由高电平跳变至低电平，标志通信开始。

• 停止信号（STOP）：SCL为高电平期间，SDA由低电平跳变至高电平，标志通信结束。

• 应答信号（ACK）：数据传输后，从机拉低SDA表示接收成功；无应答（NACK）则SDA保持高电平，表示通信异常。

• 数据位传输：SCL低电平期间切换SDA数据，SCL高电平期间从机读取/主机写入数据。每字节传输包含8位数据加1位应答位。

二、野火霸道V2 IIC硬件资源配置

2.1 硬件引脚定义

野火霸道V2搭载STM32F103ZET6，内置I2C1和I2C2两个硬件外设，板载引脚固定，无需手动焊接。核心引脚分配如下：

开发板硬件已为对应引脚配置上拉电阻，完全满足IIC总线电气要求，外接设备时无需额外电路。

2.2 硬件配置核心要点

无论是使用硬件IIC还是软件模拟IIC，都必须遵循以下配置规则，否则会出现通信失败或数据乱码：

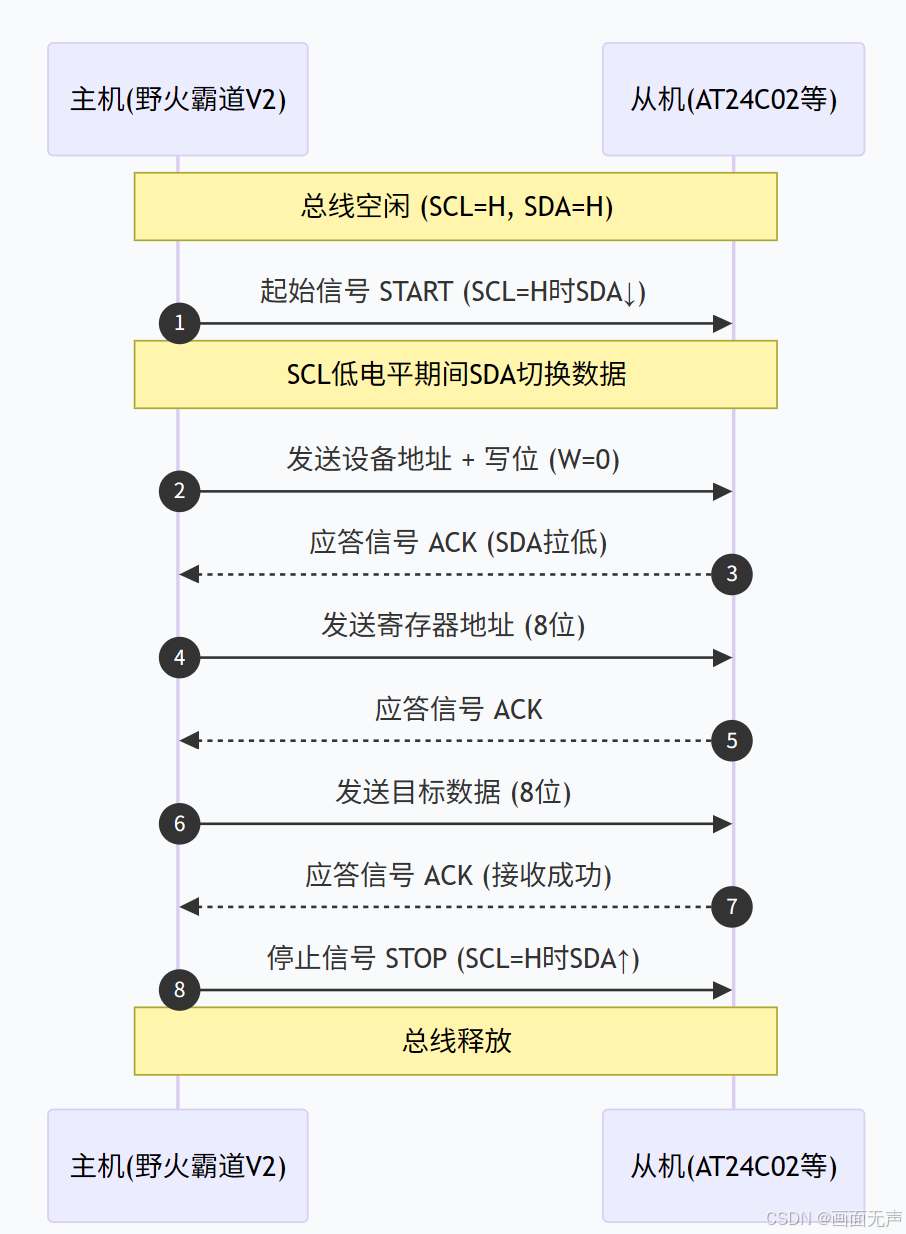

IIC 写操作时序图（主机写入从机）

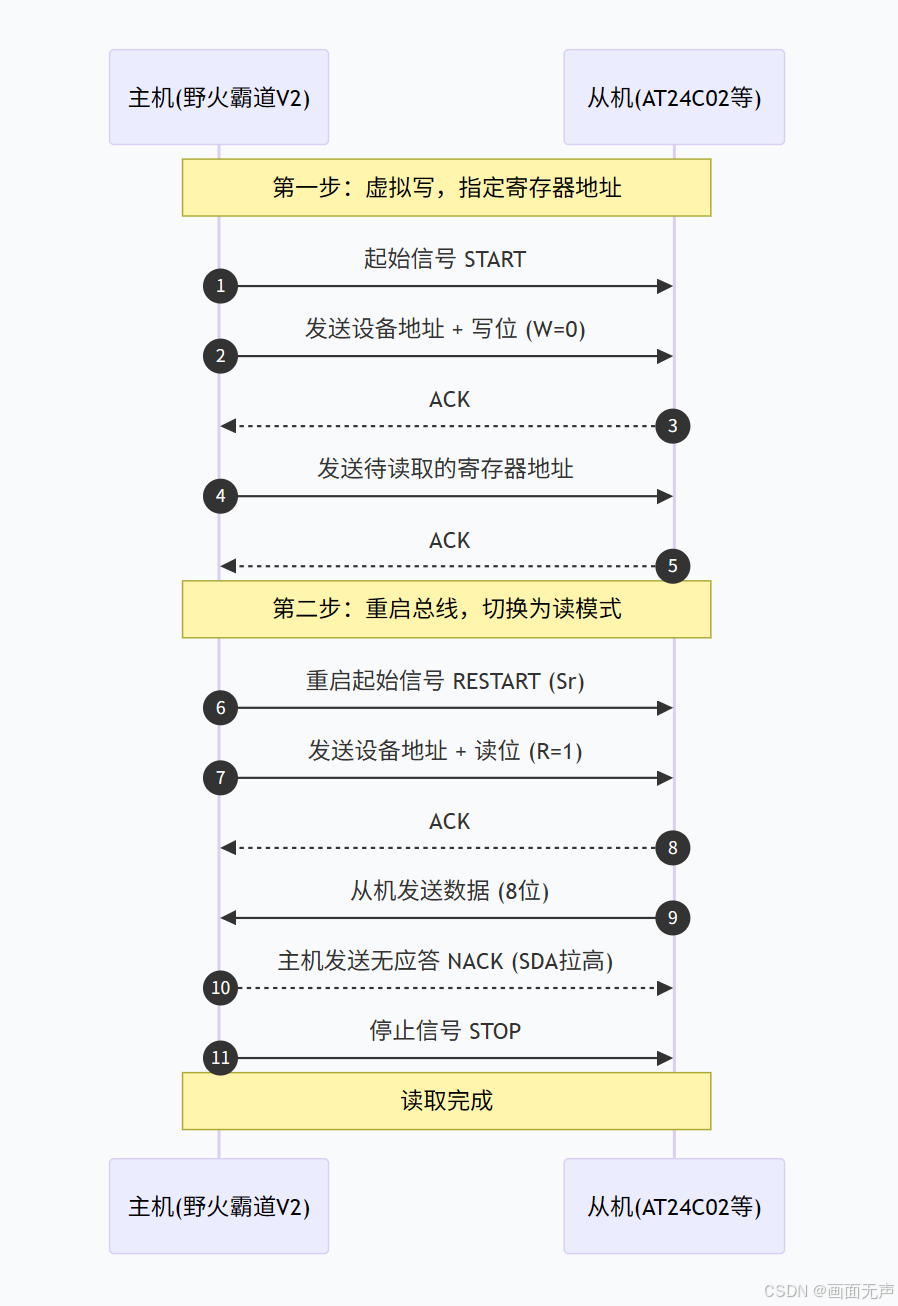

IIC 读操作时序图（主机读取从机）

三、两种IIC实现方式对比

野火霸道V2支持硬件IIC和软件模拟IIC两种开发方式，分别适配不同场景。主要区别如下：

四、软件模拟IIC完整实现（新手推荐）

软件模拟IIC通过GPIO电平翻转和微秒延时来模拟标准IIC时序，不依赖芯片硬件外设，可适配野火霸道V2的所有IO口，代码通用性强，适合初学者深入理解IIC通信本质。以下为基于PB6、PB7引脚的完整驱动代码。

4.1 头文件配置（bsp_iic.h）

c

#ifndef __BSP_IIC_H
#define __BSP_IIC_H

#include "stm32f10x.h"

// 自定义IIC引脚（野火霸道V2默认PB6、PB7）
#define IIC_SCL_PIN GPIO_Pin_6
#define IIC_SDA_PIN GPIO_Pin_7
#define IIC_GPIO_PORT GPIOB
#define IIC_GPIO_RCC RCC_APB2Periph_GPIOB

// 电平操作宏
#define IIC_SCL_HIGH GPIO_SetBits(IIC_GPIO_PORT, IIC_SCL_PIN)
#define IIC_SCL_LOW GPIO_ResetBits(IIC_GPIO_PORT, IIC_SCL_PIN)
#define IIC_SDA_HIGH GPIO_SetBits(IIC_GPIO_PORT, IIC_SDA_PIN)
#define IIC_SDA_LOW GPIO_ResetBits(IIC_GPIO_PORT, IIC_SDA_PIN)
#define IIC_SDA_READ GPIO_ReadInputDataBit(IIC_GPIO_PORT, IIC_SDA_PIN)

// 函数声明
void IIC_Init(void); // IIC引脚初始化
void IIC_Start(void); // 起始信号
void IIC_Stop(void); // 停止信号
uint8_t IIC_Write_Byte(uint8_t dat); // 写入单字节
uint8_t IIC_Read_Byte(uint8_t ack); // 读取单字节，ack=1应答，0无应答

#endif

4.2 驱动函数实现（bsp_iic.c）

c

#include "bsp_iic.h"
#include "delay.h"

// IIC引脚初始化
void IIC_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
RCC_APB2PeriphClockCmd(IIC_GPIO_RCC, ENABLE);

GPIO_InitStruct.GPIO_Pin = IIC_SCL_PIN | IIC_SDA_PIN;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(IIC_GPIO_PORT, &GPIO_InitStruct);

// 总线初始化为高电平（空闲状态）
IIC_SCL_HIGH;
IIC_SDA_HIGH;
}

// 起始信号
void IIC_Start(void)
{
IIC_SDA_HIGH;
IIC_SCL_HIGH;
delay_us(4);
IIC_SDA_LOW; // SCL高电平时，SDA下降沿
delay_us(4);
IIC_SCL_LOW; // 拉低时钟，准备传输数据
}

// 停止信号
void IIC_Stop(void)
{
IIC_SDA_LOW;
IIC_SCL_HIGH;
delay_us(4);
IIC_SDA_HIGH; // SCL高电平时，SDA上升沿
delay_us(4);
}

// 写入单字节，返回0表示应答成功，1表示无应答
uint8_t IIC_Write_Byte(uint8_t dat)
{
uint8_t i;
for (i = 0; i < 8; i++) {
IIC_SCL_LOW;
delay_us(2);
if (dat & 0x80)
IIC_SDA_HIGH;
else
IIC_SDA_LOW;
dat <<= 1;
delay_us(2);
IIC_SCL_HIGH;
delay_us(2);
}
// 释放SDA，等待从机应答
IIC_SCL_LOW;
IIC_SDA_HIGH;
delay_us(2);
IIC_SCL_HIGH;
delay_us(2);
return IIC_SDA_READ ? 1 : 0; // 1:无应答，0:应答成功
}

// 读取单字节，ack=1发送应答，ack=0发送无应答
uint8_t IIC_Read_Byte(uint8_t ack)
{
uint8_t i, dat = 0;
for (i = 0; i < 8; i++) {
dat <<= 1;
IIC_SCL_HIGH;
delay_us(2);
if (IIC_SDA_READ)
dat |= 0x01;
IIC_SCL_LOW;
delay_us(2);
}
// 主机发送应答/无应答
if (ack)
IIC_SDA_LOW;
else
IIC_SDA_HIGH;
delay_us(2);
IIC_SCL_HIGH;
delay_us(2);
return dat;
}

五、硬件IIC标准实现（工程优选）

硬件IIC直接调用STM32标准库外设驱动，由芯片硬件自动生成通信时序，CPU无需干预，稳定性和传输效率远优于软件模拟，适合正式项目开发。以下为野火霸道V2 I2C1的标准库配置。

5.1 硬件IIC初始化

c

#include "stm32f10x.h"
#include "i2c.h"

void I2C_Hardware_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
I2C_InitTypeDef I2C_InitStruct;

// 开启GPIOB和I2C1时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

// PB6(SCL)、PB7(SDA)复用开漏输出
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_OD;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStruct);

// I2C参数配置
I2C_InitStruct.I2C_ClockSpeed = 100000; // 100 kHz
I2C_InitStruct.I2C_Mode = I2C_Mode_I2C;
I2C_InitStruct.I2C_DutyCycle = I2C_DutyCycle_2; // 占空比2:1
I2C_InitStruct.I2C_OwnAddress1 = 0x00; // 主机地址忽略
I2C_InitStruct.I2C_Ack = I2C_Ack_Enable; // 使能应答
I2C_InitStruct.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;

I2C_Init(I2C1, &I2C_InitStruct);
I2C_Cmd(I2C1, ENABLE);
}

5.2 硬件IIC读写函数

c

// 向从设备写入单字节数据
void I2C_Write_Data(uint8_t dev_addr, uint8_t reg_addr, uint8_t data)
{
while (I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY)); // 等待总线空闲

I2C_GenerateSTART(I2C1, ENABLE);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

I2C_Send7bitAddress(I2C1, dev_addr, I2C_Direction_Transmitter);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

I2C_SendData(I2C1, reg_addr);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

I2C_SendData(I2C1, data);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

I2C_GenerateSTOP(I2C1, ENABLE);
}

// 从从设备读取单字节数据
uint8_t I2C_Read_Data(uint8_t dev_addr, uint8_t reg_addr)
{
uint8_t data = 0;
while (I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

// 发送写地址，指定寄存器
I2C_GenerateSTART(I2C1, ENABLE);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

I2C_Send7bitAddress(I2C1, dev_addr, I2C_Direction_Transmitter);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

I2C_SendData(I2C1, reg_addr);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

// 重启总线，切换为读模式
I2C_GenerateSTART(I2C1, ENABLE);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

I2C_Send7bitAddress(I2C1, dev_addr, I2C_Direction_Receiver);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED));

// 最后一字节无应答
I2C_AcknowledgeConfig(I2C1, DISABLE);
while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_RECEIVED));
data = I2C_ReceiveData(I2C1);

I2C_GenerateSTOP(I2C1, ENABLE);
I2C_AcknowledgeConfig(I2C1, ENABLE); // 恢复应答
return data;
}

六、实操案例：AT24C02 EEPROM读写实验

AT24C02是最常用的IIC存储外设，支持掉电数据保存。本实验采用软件模拟IIC实现读写测试，搭配串口打印结果，直观验证通信功能。

6.1 硬件连接

• AT24C02 SCL → 霸道V2 PB6

• AT24C02 SDA → 霸道V2 PB7

• AT24C02 VCC → 3.3V

• AT24C02 GND → 开发板GND

AT24C02默认设备地址：写地址 0xA0，读地址 0xA1。

6.2 主测试代码

c

#include "stm32f10x.h"
#include "bsp_iic.h"
#include "usart.h"
#include "led.h"
#include "delay.h"

int main(void)
{
uint8_t write_data = 0x55;
uint8_t read_data = 0x00;

LED_Init();
USART_Init();
IIC_Init();
printf("野火霸道V2 IIC通信测试启动\\r\\n");

// 写入0x01地址
IIC_Start();
IIC_Write_Byte(0xA0); // 设备写地址
IIC_Write_Byte(0x01); // 存储地址
IIC_Write_Byte(write_data);
IIC_Stop();
delay_ms(10); // 等待写入完成

// 读取0x01地址
IIC_Start();
IIC_Write_Byte(0xA0);
IIC_Write_Byte(0x01);
IIC_Start(); // 重启
IIC_Write_Byte(0xA1); // 设备读地址
read_data = IIC_Read_Byte(0); // 无应答
IIC_Stop();

printf("写入数据：0x%02X\\r\\n", write_data);
printf("读取数据：0x%02X\\r\\n", read_data);

// 结果指示
if (read_data == write_data) {
LED_GREEN;
printf("IIC通信测试成功！\\r\\n");
} else {
LED_RED;
printf("IIC通信测试失败！\\r\\n");
}

while (1) {}
}

6.3 实验现象

程序下载运行后，串口助手打印写入和读取的数据一致，开发板绿色LED点亮，表示IIC通信正常；若数据不一致或无法输出，说明通信异常，需检查硬件接线或代码配置。

七、常见问题排查与优化方案

7.1 通信失败、无数据返回

• 检查接线：确认SCL、SDA正确对应，必须共地，供电为3.3V（禁止接入5V外设）。

• 检查引脚模式：确保GPIO为开漏输出，推挽输出会导致总线失效。

• 核对设备地址：区分写地址和读地址，避免地址错误。

7.2 数据乱码或读写不一致

• 延时精度：软件模拟时微秒延时必须准确，延时过短会破坏时序。

• 降低速率：可降低通信速率至100 kHz，增加抗干扰能力。

• 应答处理：严格遵循时序中的ACK/NACK规则，尤其在多字节传输时。

7.3 硬件IIC总线卡死

STM32F1系列硬件IIC存在经典的总线卡死问题。建议方案：通信前检测总线忙状态，增加超时判断，异常时复位IIC外设，防止程序永久阻塞。

八、总结与拓展

野火霸道V2的IIC通信是嵌入式外设开发的基础核心。软件模拟IIC适合新手理解时序原理，且引脚可灵活配置；硬件IIC则更适合工程落地，兼顾效率与稳定性。本文提供的驱动代码可直接适配OLED、MPU6050、AHT10等常见IIC外设，只需修改设备地址和寄存器地址即可快速移植。
