BM1688 双核架构

概述

BM1688 把两个独立的计算核封装在一颗芯片里，每个核有自己的指令队列、局部存储和 L2

理解“双核（双 die）”是什么

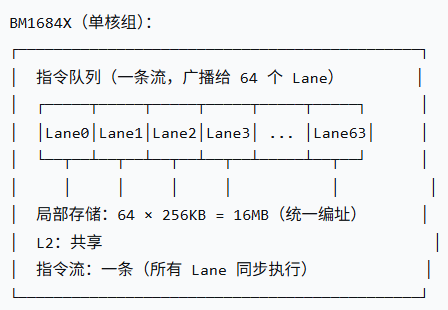

BM1684X 的架构（对比基准）

BM1684X 是单核组、64 Lane：

• 一条指令流，同时广播给 64 个 Lane。
• 64 个 Lane 的局部存储统一编址（16MB），但每个 Lane 只能访问自己那份。
• 所有 Lane 同步执行，SIMD 模式。

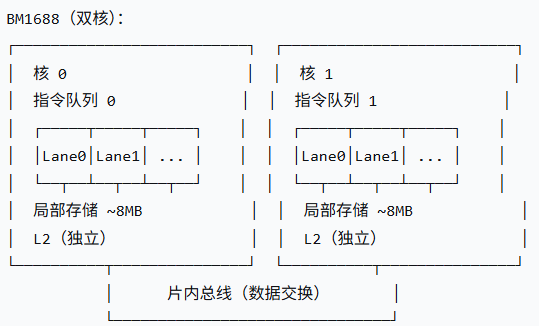

BM1688 的架构（双核）

BM1688 是双核组，每核 8 TOPS：

关键区别：

双核的好处：两个核可以独立跑不同的任务，灵活性更高；低功耗场景下可以只开一个核。

双核的代价：核间同步、数据交换、负载均衡都需要编译器处理，复杂度高。

统一例子：一个 4 层 CNN 模型

假设我们要在 BM1688 上跑一个简单的 CNN：

输入 x [1, 3, 224, 224]
│
▼
Conv1 (3→64, 3×3, stride=2) → [1, 64, 112, 112] → ReLU
│
▼
Conv2 (64→128, 3×3, stride=2) → [1, 128, 56, 56] → ReLU
│
▼
Conv3 (128→256, 3×3, stride=2) → [1, 256, 28, 28] → ReLU
│
▼
Conv4 (256→512, 3×3, stride=2) → [1, 512, 14, 14] → ReLU
│
▼
输出

我们来看看四种策略分别怎么把工作分给两个核。

策略一：流水切分（Pipeline Split）

思路

核 0 跑前一半层，核 1 跑后一半层，两核之间传递中间结果。

核 0：Conv1 → ReLU → Conv2 → ReLU
│
▼ 中间结果（经过 DDR 或片上互连）
核 1： Conv3 → ReLU → Conv4 → ReLU

具体执行过程

时间线：
时刻 t0: 核 0 开始算 Conv1
时刻 t1: 核 0 算完 Conv1，开始算 Conv2
时刻 t2: 核 0 算完 Conv2，把中间结果 [1,128,56,56] 写到 DDR
时刻 t3: 核 1 从 DDR 读中间结果，开始算 Conv3
时刻 t4: 核 1 算完 Conv3，开始算 Conv4
时刻 t5: 核 1 算完 Conv4，输出结果

负载均衡问题

如果核 0 的工作量是 60%，核 1 是 40%：

核 0 先算完，等核 1 完成，加速比只有 1/(0.6) ≈ 1.67×，而不是 2×。

适合场景：层内计算量均衡的模型，两核工作量差不多。

策略二：数据切分（Data Split）

思路

两核各跑一半 batch。 适合批量推理（batch=2 或 4）。

假设 batch = 2：
核 0：处理样本 0 的完整前向
核 1：处理样本 1 的完整前向

具体执行过程

核 0：Conv1 → ReLU → Conv2 → ReLU → Conv3 → ReLU → Conv4 → ReLU (样本 0)
核 1：Conv1 → ReLU → Conv2 → ReLU → Conv3 → ReLU → Conv4 → ReLU (样本 1)

两个核完全独立，不需要交换数据，不需要同步。

优缺点

优点：

• 实现最简单，两核完全独立。
• 负载天然均衡（每个样本的计算量相同）。
• 加速比接近 2×。

缺点：

• 只适合 batch ≥ 2 的场景。batch=1 时无法用。
• 如果 batch 是奇数（如 3），最后一个样本只能一个核跑，负载不均衡。

适合场景：批量推理，如视频解析（多帧同时处理）。

策略三：算子切分（Op Split）

思路

大算子内部按通道/空间分给两核，各算一半，最后合并。 需要跨核同步与部分和交换。

以 Conv2 为例（输出 128 个通道）：

核 0：计算输出通道 0~63 的卷积
核 1：计算输出通道 64~127 的卷积

具体执行过程

Conv2 的输入：[1, 64, 56, 56]（所有核都需要完整的输入）
Conv2 的权重：[128, 64, 3, 3]（按输出通道分成两半）

核 0：
权重 [0:64, :, :, :]
计算输出 [1, 64, 56, 56]（通道 0~63）

核 1：
权重 [64:128, :, :, :]
计算输出 [1, 64, 56, 56]（通道 64~127）

合并：将两核的输出拼成 [1, 128, 56, 56]

同步与数据交换

时刻 t0: 两核各自从 DDR 读输入 [1, 64, 56, 56]
时刻 t1: 两核各自计算自己负责的 64 个输出通道
时刻 t2: 两核各自把输出写到 DDR 的不同区域
时刻 t3: 后续算子需要完整输入时，从 DDR 读合并后的结果

关键问题：两核都需要完整的输入（64 个通道），所以输入要读两遍。如果输入很大，这会增加访存量。

优缺点

优点

适合单个大算子，batch=1 也能用。

缺点：

实现最复杂（需要跨核同步、部分和交换）。

输入可能被重复读取，增加访存。

如果算子本身已经用了所有 Lane，切分后每个核算力减半，需要仔细设计。

适合场景：单个大算子（如大 GEMM、大卷积）需要并行时。

策略四：混合模式

思路

不同层用不同策略，由编译器的多核调度器决定。

Conv1：数据切分（batch=2，两核各一个样本）
Conv2：算子切分（输出通道分半）
Conv3：流水切分（核 0 算前半，核 1 算后半）
Conv4：数据切分

具体执行过程

时间线：
t0: Conv1（数据切分）→ 核 0 算样本 0，核 1 算样本 1
t1: Conv2（算子切分）→ 核 0 算通道 0~63，核 1 算通道 64~127
（两核需要交换部分和）
t2: Conv3（流水切分）→ 核 0 算前半层，核 1 算后半层
t3: Conv4（数据切分）→ 核 0 算样本 0，核 1 算样本 1

tpu-mlir 的多核调度

tpu-mlir 的 –multi_core 选项就是在做这件事：

# 启用双核调度
tpu-mlir –multi_core=2 model.mlir

编译器会分析模型结构，自动决定每层用哪种策略，生成两个核各自的指令流。

为什么多核加速不是线性的？

三座大山

具体计算

假设理想情况是 2× 加速，但：

• 同步开销：每次同步 5% 时间
• 负载不均衡：核 0 占 55%，核 1 占 45%
• 数据交换：中间结果传递占 10% 时间

实际加速比：
$$加速比=\frac{1}{0.55+0.05+0.10}\approx 1.43$$

如果优化得更好（负载均衡、减少同步）：
$$加速比=\frac{1}{0.50+0.02+0.05}\approx 1.75$$

这就是为什么宣传 16 TOPS，实测吞吐可能只有 1.5~1.9× 的加速——编译器多核调度水平的差距。

总结

一句话：BM1688 的双核架构给编译器提供了灵活性，但也带来了同步、负载均衡、数据交换三座大山。

编译器的多核调度水平，直接决定了实际加速比是接近 2× 还是只有 1.5×。这就是为什么同样 16 TOPS 的芯片，不同工具链跑同一模型性能能差 30%。
