摘要：策略模型给出的动作，不能默认等于可以下发到机械臂的命令。本篇把 限幅（按工作空间、步长、关节与夹爪约束裁剪动作）与 安全停（急停、超时、通信中断等条件下清零并锁存）写成运行时的固定层，并约定结果码与日志字段，便于和回合数据对齐复盘。贯穿示例仍是桌面摆放：把红色方块放到蓝色托盘。适合已经能跑通仿真或示教回放、准备上受控真机试用的工程师。读完可以落地一版「先裁剪、再监视、再下发」的控制周期壳。

前文见 【VLA工程】（1）—— 上真机前的工程准备 与 【VLA工程】（2）—— 回合数据与轨迹的组织方式。第 1 篇要求动作有边界、安全可切断；第 2 篇要求入库记下实际下发值。本篇把这两条落到控制周期里。

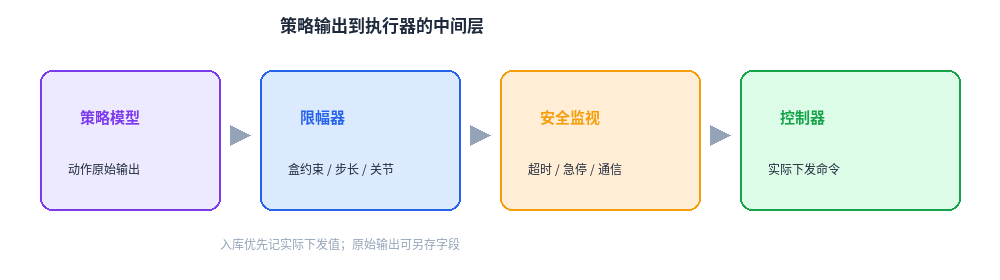

1. 原始输出与下发命令要分开

桌面摆放任务里，模型可能一次给出过大的末端增量，或在托盘边缘给出指向桌外的位移。若把原始向量直接送给控制器，常见后果是：撞限位、扫倒物块、夹爪在空中乱开合。演示视频往往剪掉这些片段；工程侧必须假设它们会发生。

因此运行时至少拆成两路字段：

复盘时若只看 action_raw，会误判「限幅没生效」；只看视频，又说不清停机是人按的还是超时触发的。两路字段与第 2 篇的轨迹步对齐后，版本对比才站得住。

也可以只在调试期同时落两路，量产评测只强制 action_cmd。但只要做过「模型改了、限幅没改」或「限幅改了、模型没改」的对比实验，就会发现缺少 action_raw 时很难解释成功率波动来自哪一层。

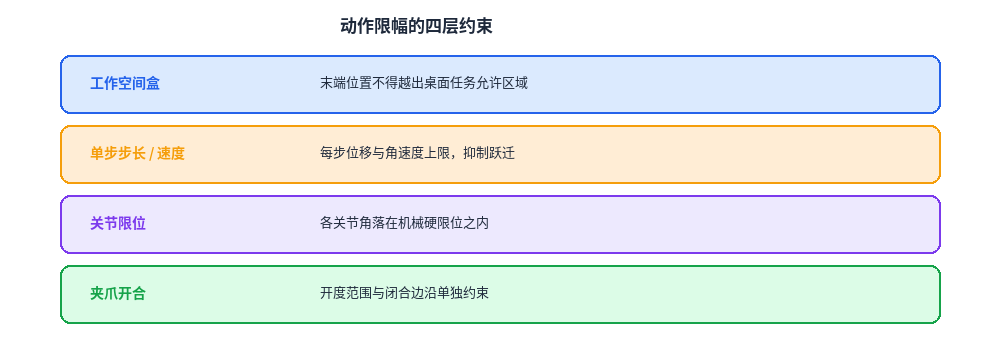

2. 动作限幅的四层约束

限幅不是「加个 clip 函数」一句话能概括的。桌面任务建议按层声明，并写进同一份配置文件。

2.1 工作空间盒

末端位置（或增量积分后的目标位姿）必须落在允许区域内。桌面摆放示例可先用轴对齐盒：桌面上方一定高度范围内、托盘周围留安全边距。盒外目标不「尽量靠近边界继续跑」也可以，但团队要事先选定一种策略并写死，避免每个人本地改阈值。

2.2 单步步长与速度

策略频率常低于控制频率。单步最大位移、最大转角、最大夹爪开合变化量要有上限，抑制模型一次给出的跃迁。限幅后的命令仍可能被控制器插值；入库仍记限幅后的目标，而不是插值中间点（除非评测明确要求轨迹密采样）。

2.3 关节限位

末端合法不等于关节合法。冗余臂或奇异附近，逆解可能把某一关节推到硬限位。运行时应在关节空间再裁一次，或在无合法逆解时直接进入安全停，而不是反复尝试发散的解。

2.4 夹爪开合

夹爪建议单独限幅：最大开度、最小开度、单步开合变化量。许多桌面失败来自「到点了但没夹紧」或「夹紧后过早松开」；开合边沿应能从日志判断，而不是淹没在连续开度噪声里。

四层可以在同一函数里顺序执行，但配置项与日志标志建议分开，便于统计「到底哪一层最常触发」。

桌面摆放的起步参数可以先偏紧：例如单步最大位移 1～2 cm、工作空间盒只覆盖托盘与取物区、夹爪开度限制在夹具行程内。偏紧的代价是任务更难完成；偏松的代价是撞机。受控试用阶段优先接受前者。

限幅层应独立于模型仓库版本：权重可以一天换三次，Limits 配置的变更要单独记版本号（例如 limits_ver），并写入回合元数据。否则「成功率掉了」无法回答是模型退步还是有人把盒子放大了。

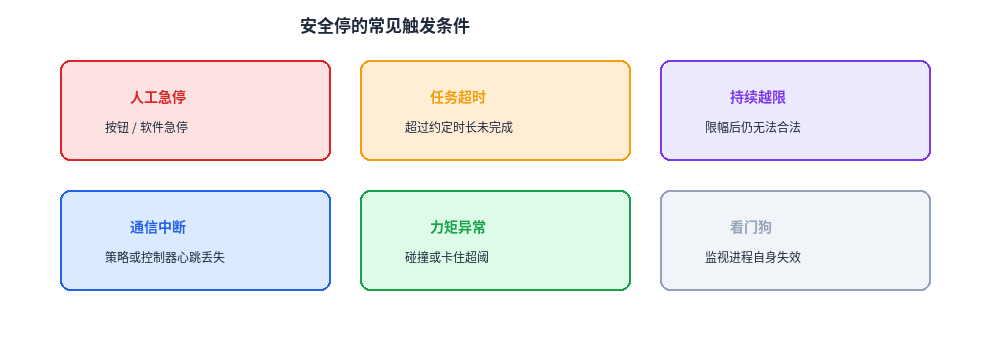

3. 安全停的触发条件

安全停指：本回合不再继续执行策略动作，命令清零或切到预定义保持姿态，并写 result=safety_stop（或更细的原因码），直到人工复位或会话明确重启。它与「抓空失败后自然结束」不同：后者可以记 fail_grasp，手臂不必锁死；前者默认锁存，防止下一周期策略又把臂甩出去。

建议至少覆盖：

超时是否并入 safety_stop，第 1 篇已允许两者分立。本篇建议：对外统计成功率时，timeout 与 safety_stop 都不要算进 success；对内排障时分开计数，避免把「模型慢」和「人拍了急停」混成一个数字。

「持续越限」不要第一步越限就停：偶发裁剪是限幅的正常工作。更稳妥的规则是：连续 N 步（例如 10 步）clip_flags 非空且命令范数接近零，或逆解连续失败，再升为安全停。N 写进配置，并在日志里带上计数，避免口头争论「抖了几下算不算要停」。

通信心跳建议双向：策略进程要确认控制器在线，控制器也要确认策略在线。只做单向心跳时，常见盲区是策略卡死在推理里，控制器仍以为「上一命令有效」而继续跟踪旧目标。

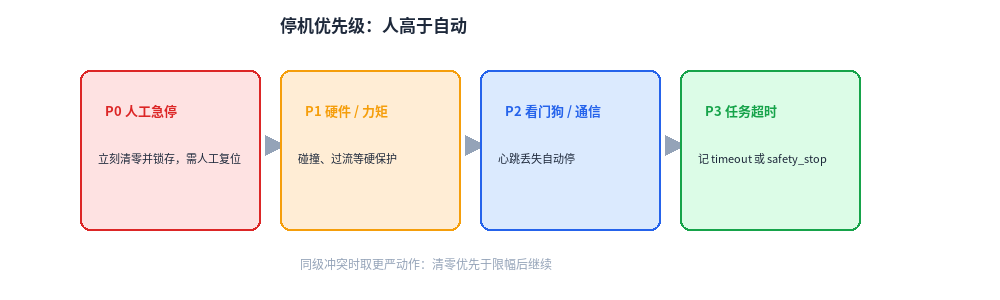

4. 停机优先级

多条件同时成立时，需要明确优先级，否则日志里会出现互相矛盾的原因码。

推荐顺序：

同级冲突时取更严动作：清零优先于「限幅后继续」。复位流程也要写清：谁有权复位、复位后是否允许自动续跑。桌面试用阶段，默认 复位后不自动续跑，由人确认初始布局再开新回合。

4.1 锁存与复位的状态机口径

把安全层看成很小的状态机有助于实现一致：

不必上完整状态机框架；用枚举加几条转移规则即可。关键是：普通控制周期不得把 LOCKED 清成 RUNNING。曾经出现过「超时停了，下一秒策略又动起来」的现场事故，根因往往是把复位写进了默认分支。

桌面摆放试用时，也可以把 FAULT 与 LOCKED 合并，先保证「停下就不动」，再细分故障码。

5. 日志字段与回合数据对齐

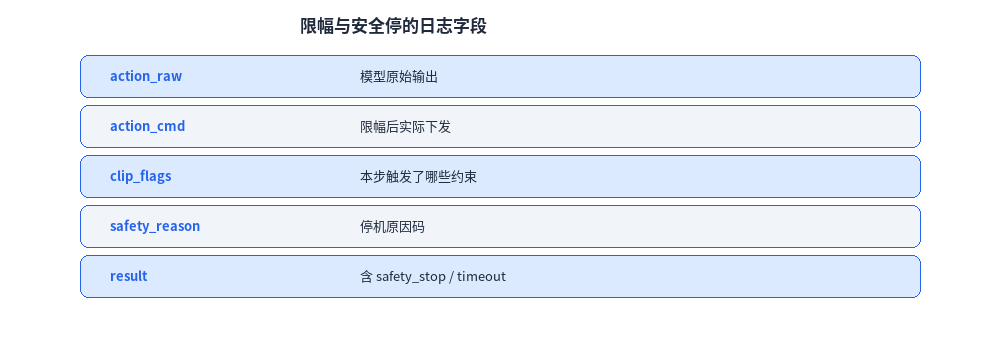

限幅与安全停若不落日志，第 2 篇的轨迹表就缺关键列。最小集合如下。

批跑统计时，除成功率外，建议固定输出：safety_stop 次数、各 safety_reason 计数、限幅触发率（多少步至少触发一层）。这些数字比「感觉臂在抖」更适合做版本对比。

与第 2 篇目录对齐时，可以把逐步字段写进 steps.jsonl，把 safety_reason、t_stop、limits_ver 写进 meta.json。这样过滤「所有因 e_stop 结束的回合」只需要扫元数据，不必解开整段轨迹。

6. 可运行示意：限幅与安全监视

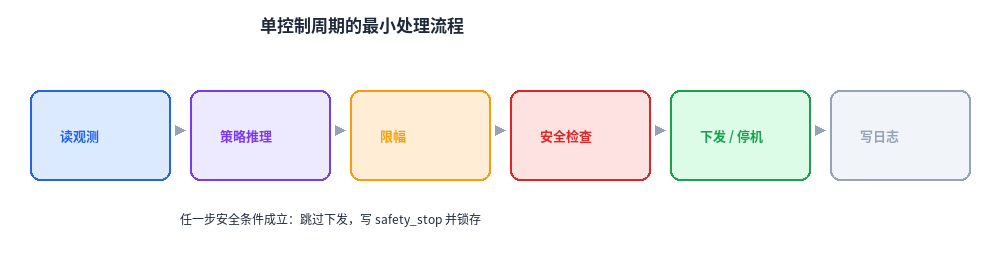

下面用最小 Python 结构表达「单步限幅 + 超时安全停」。真实系统还要接硬件急停与力矩通道；此处先把软件壳钉死。

from __future__ import annotations

from dataclasses import dataclass
from typing import List, Optional

@dataclass
class WorkspaceBox:
x_min: float
x_max: float
y_min: float
y_max: float
z_min: float
z_max: float

@dataclass
class Limits:
box: WorkspaceBox
max_step: float # 末端单步最大位移（米）
grip_min: float
grip_max: float

@dataclass
class Action:
dx: float
dy: float
dz: float
grip: float

def clip_action(pose, raw: Action, lim: Limits) –> tuple[Action, List[str]]:
"""对末端增量与夹爪做最小限幅，返回命令与触发标志。"""
flags: List[str] = []
dx, dy, dz = raw.dx, raw.dy, raw.dz
step = (dx * dx + dy * dy + dz * dz) ** 0.5
if step > lim.max_step and step > 1e-9:
scale = lim.max_step / step
dx, dy, dz = dx * scale, dy * scale, dz * scale
flags.append("step")

nx, ny, nz = pose[0] + dx, pose[1] + dy, pose[2] + dz
b = lim.box
if not (b.x_min <= nx <= b.x_max and b.y_min <= ny <= b.y_max and b.z_min <= nz <= b.z_max):
nx = min(max(nx, b.x_min), b.x_max)
ny = min(max(ny, b.y_min), b.y_max)
nz = min(max(nz, b.z_min), b.z_max)
dx, dy, dz = nx – pose[0], ny – pose[1], nz – pose[2]
flags.append("box")

grip = min(max(raw.grip, lim.grip_min), lim.grip_max)
if grip != raw.grip:
flags.append("grip")
return Action(dx, dy, dz, grip), flags

@dataclass
class SafetyState:
e_stop: bool = False
t0: float = 0.0
timeout_s: float = 20.0
locked: bool = False
reason: Optional[str] = None

def check(self, now: float) –> Optional[str]:
if self.locked:
return self.reason
if self.e_stop:
self.locked, self.reason = True, "e_stop"
return self.reason
if now – self.t0 > self.timeout_s:
self.locked, self.reason = True, "timeout"
return self.reason
return None

def control_step(pose, raw: Action, lim: Limits, safety: SafetyState, now: float):
reason = safety.check(now)
if reason:
zero = Action(0.0, 0.0, 0.0, pose_grip_hold(pose))
return zero, [], reason
cmd, flags = clip_action(pose, raw, lim)
return cmd, flags, None

def pose_grip_hold(pose) –> float:
"""示意：停机时保持当前夹爪开度，具体从状态向量读取。"""
return float(pose[3]) if len(pose) > 3 else 0.0

要点：

• 安全条件成立时 先停再记，不要先下发再补日志。
• clip_flags 与 safety_reason 分开：限幅是常态裁剪，安全停是回合级事件。
• 仿真与真机共用同一套 Limits 与原因码；换机只换驱动，不换判定口径。

7. 人机协同与复位纪律

受控真机试用阶段，建议固定三条纪律：

示教回放接入限幅层时同样有效：回放轨迹越限，应能触发与在线策略相同的停机路径，用来验收壳本身，而不是只验收神经网络。

联调顺序建议：先用脚本动作（固定点到点）验证限幅与急停链路，再接示教回放，最后接 VLA 权重。三步都用同一份 Limits 与原因码。若只有第三步才第一次接通急停，排障时很难判断是模型问题还是壳未就绪。

8. 适用边界

本篇适合：

• 仿真已能跑通，准备上桌面臂受控试用
• 已有策略输出，但缺少统一限幅与停机码
• 需要把安全事件写进与第 2 篇兼容的回合日志

本篇不展开：

• 完整功能安全认证（ISO 等）与电气急停回路设计细则
• 力控 / 柔顺控制算法本身
• 多臂协调与移动基座的安全区规划

桌面摆放可以把工作空间盒设得偏紧：先保证「出界就停」，再随标定与夹具稳定逐步放宽。过早把盒开得很大，等于把约束推回模型，运行时层形同虚设。

与前文衔接：第 1 篇声明了动作边界与安全停结果码；第 2 篇要求轨迹记实际下发值；本篇给出控制周期内如何生成这些字段。没有本篇，前面的口径仍停在配置表与口头约定。

常见验收口诀可以写成三句话：急停一按必须停；超时必须停；出盒命令不得原样下发。三句都能在仿真里用脚本动作复现，再上真机，成本通常低于「先看模型会不会抓」。

9. 小结

若只能先做一件事：给当前控制循环加上工作空间盒与单步步长限幅，并把越限或急停写成 safety_stop。这一步不提高模型上限，但能把「偶然没撞」和「约束生效」区分开。

把这层壳接到仿真批跑后，再统计：success 比例、safety_stop 比例、各 safety_reason 占比。三组数字同时看，比单独盯成功率更不容易误判「模型变强了」。

限幅与安全停稳定之后，下一篇适合把同一套结果码接到版本对比与批跑评测上，让「换权重是否更安全、更成功」变成可核对的表，而不是群里的观感。
