PA1 TRM 与 RTFSC 完全解析：从 NEMU 代码看懂最简单的计算机

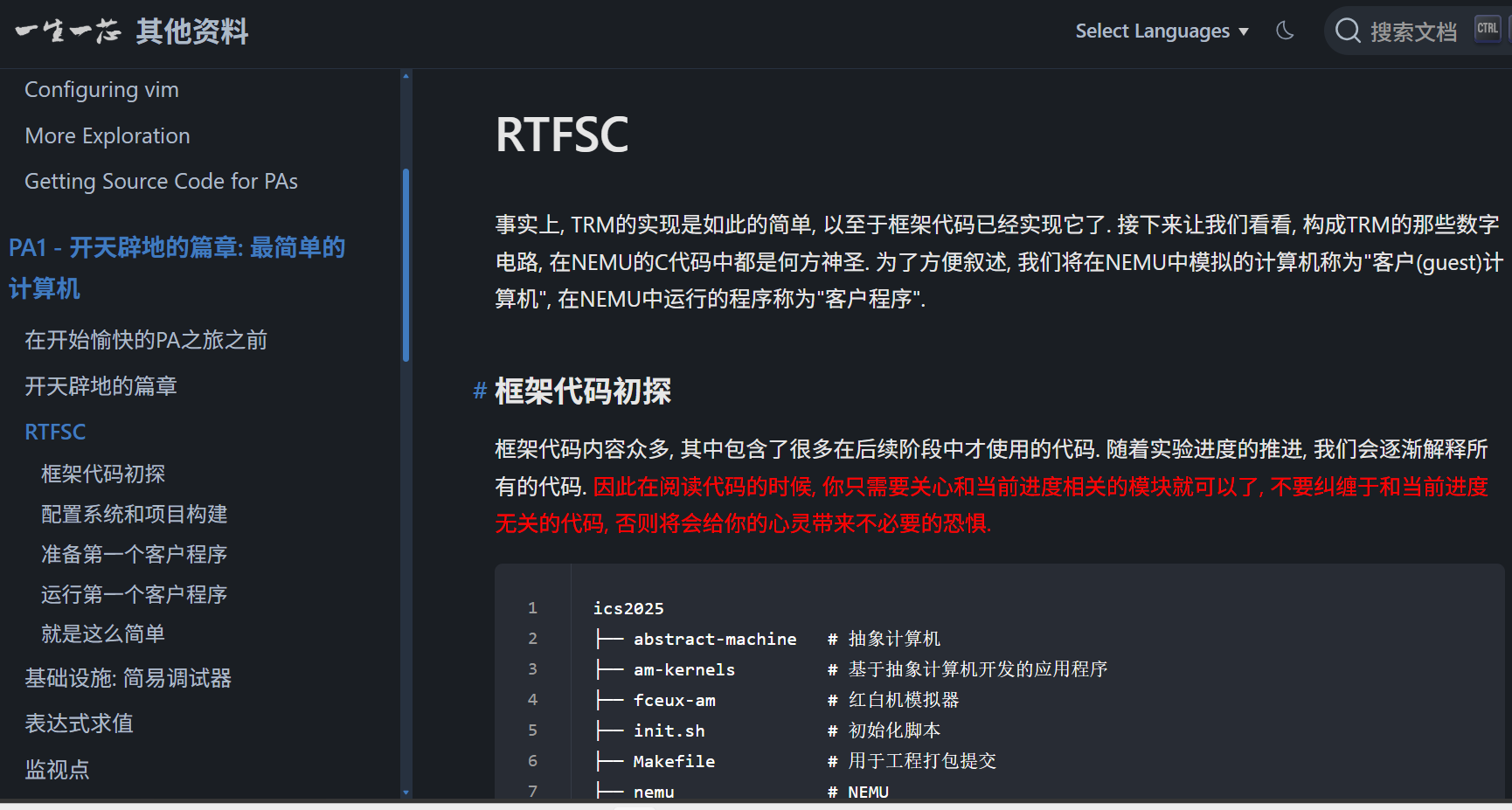

本文结合 ysyx-workbench/nemu 实际代码，系统讲解 PA1《RTFSC》这一章。

重点回答三个问题：

摘要

TRM（Turing Machine）是 AbstractMachine 提供的最简抽象计算机。

在 NEMU 中，TRM 并不是一个单独的文件，而是由以下模块共同实现：

monitor -> 初始化、加载程序、提供调试器
CPU -> PC、通用寄存器、CSR
memory -> pmem、paddr_read/write、vaddr_read/write
ISA -> inst_fetch、decode_exec、riscv32 指令实现

核心执行逻辑可以概括为：

while (1) {
从 PC 指向的内存取出指令;
译码并执行指令;
更新 PC;
}

在 NEMU 中，这个循环对应：

cpu_exec()
-> execute()
-> exec_once()
-> isa_exec_once()
-> inst_fetch()
-> decode_exec()
-> cpu.pc = s->dnpc

本文会逐项把这些代码和 TRM 的硬件概念对应起来。

关键词

NEMU、TRM、AbstractMachine、riscv32、RTFSC、PA1、ysyx、SDB、GDB、状态机

一、TRM 是什么

TRM 是 Turing Machine 的缩写，是 AM 中最简单的抽象模型。

TRM 提供：

内存
PC
通用寄存器
指令执行
putch
halt

它不包含：

中断
异常
虚拟内存
多处理器
设备

TRM 的运行模型就是：

while (1) {
从 PC 指示的存储器位置取出指令;
执行指令;
更新 PC;
}

对应到 NEMU：

存储器 -> pmem
CPU -> CPU_state
寄存器 -> cpu.gpr[32]
PC -> cpu.pc
取指 -> inst_fetch()
译码执行 -> decode_exec()
循环 -> cpu_exec()/exec_once()

二、NEMU 的四个模块

讲义把 NEMU 分为四部分：

monitor
CPU
memory
device

对应代码目录：

nemu/src/monitor/
nemu/src/cpu/
nemu/src/memory/
nemu/src/device/

PA1 阶段只需要关心：

monitor
CPU
memory

设备在 PA2 才介绍。

三、Monitor 模块

Monitor 不是客户计算机的一部分，而是 NEMU 在 Linux 主机上的调试和运行基础设施。

它负责：

• 读取客户程序；
• 初始化内存；
• 初始化 CPU 状态；
• 初始化 SDB；
• 监控客户机状态；
• 加载镜像到内存。

相关文件：

nemu/src/nemu-main.c
nemu/src/monitor/monitor.c
nemu/src/monitor/sdb/sdb.c
nemu/src/monitor/sdb/expr.c
nemu/src/monitor/sdb/watchpoint.c

3.1 NEMU 入口

代码：

int main(int argc, char *argv[]) {
#ifdef CONFIG_TARGET_AM
am_init_monitor();
#else
init_monitor(argc, argv);
#endif

engine_start();

return is_exit_status_bad();
}

入口流程：

main
-> init_monitor
-> engine_start

3.2 init_monitor

代码：

void init_monitor(int argc, char *argv[]) {
parse_args(argc, argv);

init_rand();
init_log(log_file);

init_mem();

IFDEF(CONFIG_DEVICE, init_device());

init_isa();

long img_size = load_img();

#ifdef CONFIG_DIFFTEST
init_difftest(diff_so_file, img_size, difftest_port);
#endif

init_sdb();

IFDEF(CONFIG_ITRACE, init_disasm());

welcome();
}

初始化顺序及其原因：

解析参数 -> 得到 log_file、img_file、diff_so_file
初始化随机数 -> 后续 memset 随机内存需要 rand()
初始化日志 -> 后续初始化过程要写日志
初始化内存 -> 创建 pmem
初始化设备 -> 注册 MMIO
初始化 ISA -> 设置 cpu.pc 和 gpr[0]
加载镜像 -> 把客户程序写入 pmem
初始化 SDB -> 准备调试器
打印欢迎信息 -> 显示配置信息

3.3 SDB

SDB 是 NEMU 的简易调试器。

代码：

static struct {
const char *name;
const char *description;
int (*handler)(char *);
} cmd_table[] = {
{ "help", "Display information about all supported commands", cmd_help },
{ "c", "Continue the execution of the program", cmd_c },
{ "q", "Exit NEMU", cmd_q },
{ "si", "Execute N instruction(s)", cmd_si },
{ "info", "Show registers / watchpoints", cmd_info },
{ "x", "Scan memory", cmd_x },
{ "p", "Calculate expression", cmd_p },
{ "w", "Set watchpoint", cmd_w },
{ "d", "Delete watchpoint/breakpoint", cmd_d },
{ "b", "Set breakpoint", cmd_b },
};

常见命令：

SDB 是 RTFSC 的重要工具，可以让状态机一次只前进一步。

四、Memory 模块

讲义说：

存储器是一个大数组。

你的 NEMU 中，存储器定义在：

nemu/src/memory/paddr.c

代码：

#if defined(CONFIG_PMEM_MALLOC)
static uint8_t *pmem = NULL;
#else
static uint8_t pmem[CONFIG_MSIZE] PG_ALIGN = {};
#endif

uint8_t* guest_to_host(paddr_t paddr) {
return pmem + paddr – CONFIG_MBASE;
}

当前配置：

CONFIG_MBASE=0x80000000
CONFIG_MSIZE=0x8000000

于是：

客户机地址 0x80000000 -> pmem[0]
客户机地址 0x80000004 -> pmem[4]

客户程序访问内存：

word_t paddr_read(paddr_t addr, int len) {
if (likely(in_pmem(addr))) {
return pmem_read(addr, len);
}

IFDEF(CONFIG_DEVICE, return mmio_read(addr, len));
out_of_bound(addr);
}

void paddr_write(paddr_t addr, int len, word_t data) {
if (likely(in_pmem(addr))) {
pmem_write(addr, len, data);
return;
}

IFDEF(CONFIG_DEVICE, mmio_write(addr, len, data); return);
out_of_bound(addr);
}

抽象接口是：

vaddr_read()
vaddr_write()

它们最终会调用：

vaddr_read -> paddr_read
vaddr_write -> paddr_write

当前还没有 MMU，因此虚拟地址和物理地址的转换可以看作是直接的。

因此：

讲义中的存储器 = pmem + paddr_read/write + vaddr_read/write

五、CPU 模块

CPU 状态定义在：

nemu/src/isa/riscv32/include/isa-def.h

代码：

typedef struct {
word_t gpr[32];
vaddr_t pc;

word_t mstatus;
word_t mtvec;
word_t mepc;
word_t mcause;
} riscv32_CPU_state;

在 cpu-exec.c 中：

CPU_state cpu = {};

这个 cpu 就是客户机 CPU 当前状态。

对应关系：

cpu.gpr[32] -> 通用寄存器
cpu.pc -> 程序计数器
cpu.mstatus -> 机器状态寄存器
cpu.mtvec -> trap 入口
cpu.mepc -> 异常返回地址
cpu.mcause -> 异常原因

寄存器访问：

#define R(i) gpr(i)

gpr 定义在：

nemu/src/isa/riscv32/local-include/reg.h

#define gpr(idx) (cpu.gpr[check_reg_idx(idx)])

x0 必须始终为 0：

R(0) = 0;

六、指令执行

6.1 取指

代码：

int isa_exec_once(Decode *s) {
s->isa.inst = inst_fetch(&s->snpc, 4);
return decode_exec(s);
}

inst_fetch() 从当前 PC 指向的内存读取 4 字节，得到一条 riscv32 指令。

例如 ebreak：

0x00100073

内存中的小端字节序：

73 00 10 00

6.2 译码

译码机制在：

nemu/include/cpu/decode.h

代码：

#define INSTPAT(pattern, …) do { \\
uint64_t key, mask, shift; \\
pattern_decode(pattern, STRLEN(pattern), &key, &mask, &shift); \\
if ((((uint64_t)INSTPAT_INST(s) >> shift) & mask) == key) { \\
INSTPAT_MATCH(s, ##__VA_ARGS__); \\
goto *(__instpat_end); \\
} \\
} while (0)

思想是：

指令二进制位 & mask == key

则匹配成功。

6.3 部分 riscv32 指令实现

inst.c 中的 addi：

INSTPAT("??????? ????? ????? 000 ????? 00100 11",
addi, I, R(rd) = src1 + imm);

add：

INSTPAT("0000000 ????? ????? 000 ????? 01100 11",
add, R, R(rd) = src1 + src2);

sub：

INSTPAT("0100000 ????? ????? 000 ????? 01100 11",
sub, R, R(rd) = src1 – src2);

ebreak：

INSTPAT("000000000001 00000 000 00000 11100 11",
ebreak, I, {
s->dnpc = isa_raise_intr(3, s->pc);
});

这些代码就是 TRM 中的“指令”和“运算器”。

七、TRM 的执行循环

7.1 exec_once

static void exec_once(Decode *s, vaddr_t pc) {
s->pc = pc;
s->snpc = pc;
isa_exec_once(s);
cpu.pc = s->dnpc;
}

对应：

从 PC 取指
执行指令
更新 PC

7.2 execute

static void execute(uint64_t n) {
Decode s;
for (; n > 0; n–) {
if (nemu_state.state != NEMU_RUNNING) {
break;
}

exec_once(&s, cpu.pc);
g_nr_guest_inst++;
trace_and_difftest(&s, cpu.pc);
IFDEF(CONFIG_DEVICE, device_update());
}
}

7.3 cpu_exec

void cpu_exec(uint64_t n) {
g_print_step = (n < MAX_INST_TO_PRINT);

switch (nemu_state.state) {
case NEMU_END:
case NEMU_ABORT:
case NEMU_QUIT:
printf("Program execution has ended…\\n");
return;
default:
nemu_state.state = NEMU_RUNNING;
}

execute(n);
…
}

因此：

TRM 工作方式 = cpu_exec() + execute() + exec_once()

八、程序是状态机

讲义强调：

程序运行就是计算机状态不断发生确定性的转移。

在你的 NEMU 中，一次状态转移就是：

exec_once()

状态由：

cpu.gpr[32]
cpu.pc
pmem

组成。

例如：

旧状态：
pc = 0x80000000
gpr[1] = 0
gpr[2] = 0

执行一条指令后：

新状态：
pc = 0x80000004
gpr[1] = 新值
gpr[2] = 新值

整个程序就是：

S0 -> S1 -> S2 -> S3 -> …

因此：

程序 = 状态转移序列
NEMU = 模拟状态转移序列的软件

九、调试宏：Log、Assert、panic

文件：

nemu/include/debug.h

代码：

#define Log(format, …) \\
_Log(ANSI_FMT("[%s:%d %s] " format, ANSI_FG_BLUE) "\\n", \\
__FILE__, __LINE__, __func__, ## __VA_ARGS__)

#define Assert(cond, format, …) \\
do { \\
if (!(cond)) { \\
… \\
assert_fail_msg(); \\
assert(cond); \\
} \\
} while (0)

#define panic(format, …) Assert(0, format, ## __VA_ARGS__)

#define TODO() panic("please implement me")

作用：

十、RTFSC：不要只用眼睛看代码

讲义说：

不要只是盯着代码看，要用工具观察程序运行状态。

10.1 SDB

SDB 命令：

si
info r
x
p
w
b

si：

static int cmd_si(char *args) {
int step = 1;
if (args != NULL) {
sscanf(args, "%d", &step);
}
cpu_exec(step);
return 0;
}

info r：

void isa_reg_display() {
int i;
for (i = 0; i < 32; i++) {
printf("%s\\t0x%08x\\t%u\\n",
regs[i], cpu.gpr[i], cpu.gpr[i]);
}
printf("pc\\t0x%08x\\t%u\\n", cpu.pc, cpu.pc);
}

x：

word_t data = vaddr_read(addr + i * 4, 4);
printf("0x%08x: 0x%08x\\n", addr + i * 4, data);

p：

word_t res = expr(args, &succ);
if (succ) {
printf("%s = 0x%08x (%u)\\n", args, res, res);
}

10.2 GDB

为了使用 GDB，需要打开：

Build Options
[*] Enable debug information

常用命令：

layout split
break
watch
step
next
finish
print
x
bt

SDB 和 GDB 的目标是一样的：

让状态机一次前进一步，观察状态变化

十一、讲义中的“优美地退出”问题

直接输入：

q

时，终端会报错。

原因在：

nemu/src/monitor/sdb/sdb.c

当前代码：

static int cmd_q(char *args) {
return -1;
}

它只是退出 SDB，但没有设置 NEMU 状态。

状态定义：

nemu/src/utils/state.c

NEMUState nemu_state = { .state = NEMU_STOP };

int is_exit_status_bad() {
int good = (nemu_state.state == NEMU_END && nemu_state.halt_ret == 0) ||
(nemu_state.state == NEMU_QUIT);
return !good;
}

因此直接 q 时：

nemu_state.state == NEMU_STOP
good == false
return 1

main() 返回 1，外层 make 就会认为程序异常退出。

修复方法：

static int cmd_q(char *args) {
nemu_state.state = NEMU_QUIT;
return -1;
}

这样：

q
-> NEMU_QUIT
-> main 返回 0

十二、TRM 与代码对应总表

十三、你代码中需要特别注意的点

1. g_print_step 不要强制为 true

错误写法：

g_print_step = true;

正确写法：

g_print_step = (n < MAX_INST_TO_PRINT);

作用：

si 少量指令 -> 打印
c 继续执行 -> 不打印
-b -> 不打印

2. ebreak 要和 nemu_trap 配套

AM 的 halt()：

void halt(int code) {
nemu_trap(code);
while (1);
}

nemu_trap() 展开为：

mv a0, code
ebreak

NEMU 必须在 inst.c 中正确识别 ebreak，并设置：

nemu_state.state = NEMU_END

3. DiffTest 下不要重复加载镜像

当前 init_monitor() 中可能有：

load_img();

#ifdef CONFIG_DIFFTEST
long img_size = load_img();
init_difftest(…);
#endif

更好的写法是：

long img_size = load_img();

#ifdef CONFIG_DIFFTEST
init_difftest(diff_so_file, img_size, difftest_port);
#endif

十四、总结

这份 TRM/RTFSC 讲义真正想让你掌握的是：

TRM 不是要你从零发明，而是已经存在于 NEMU 框架中。

你要做的，是在代码中找到它：

存储器 -> pmem
CPU -> CPU_state
寄存器 -> cpu.gpr[32]
PC -> cpu.pc
取指 -> inst_fetch()
译码执行 -> decode_exec()
循环 -> cpu_exec() / exec_once()

然后用工具观察状态机：

SDB：si / info r / x / p / w / b
GDB：layout split / break / watch / print / x / bt
调试宏：Log / Assert / panic

最终理解：

程序运行 = 状态机不断进行确定性的状态转移
NEMU = 模拟这个状态转移过程的软件
TRM = NEMU 中最简单的那台抽象计算机

这就是 PA1 TRM 与 RTFSC 的核心。
