硬件知识记录

运算放大器

一、基础定义

运算放大器是高增益、差分输入的电压放大集成电路。

引脚（理想模型）：

V+：同相输入端，输出和输入同相位

V-：反相输入端，输出和输入反相位

VCC+、VCC-：正负电源（供电，决定输出电压范围）

Vout：输出端

二、理想运放两大核心法则（虚短、虚断）

只在线性工作区（负反馈）成立

虚断：输入端电流 I+=I-=0，输入阻抗无穷大，没有电流流入运放引脚

虚短：V+=V-，两个输入端电压相等

开环（无反馈）时：增益极大，微小输入差就会让输出饱和到电源轨，虚短不再成立，只能做比较器。

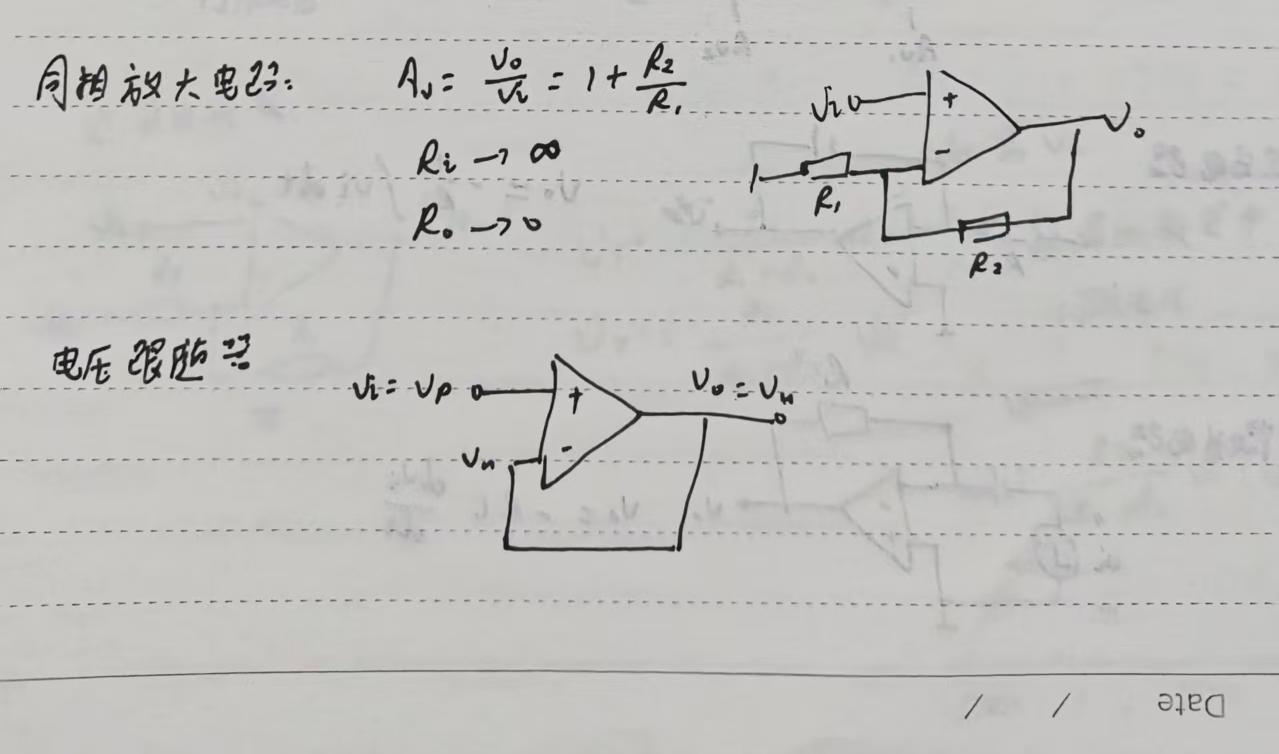

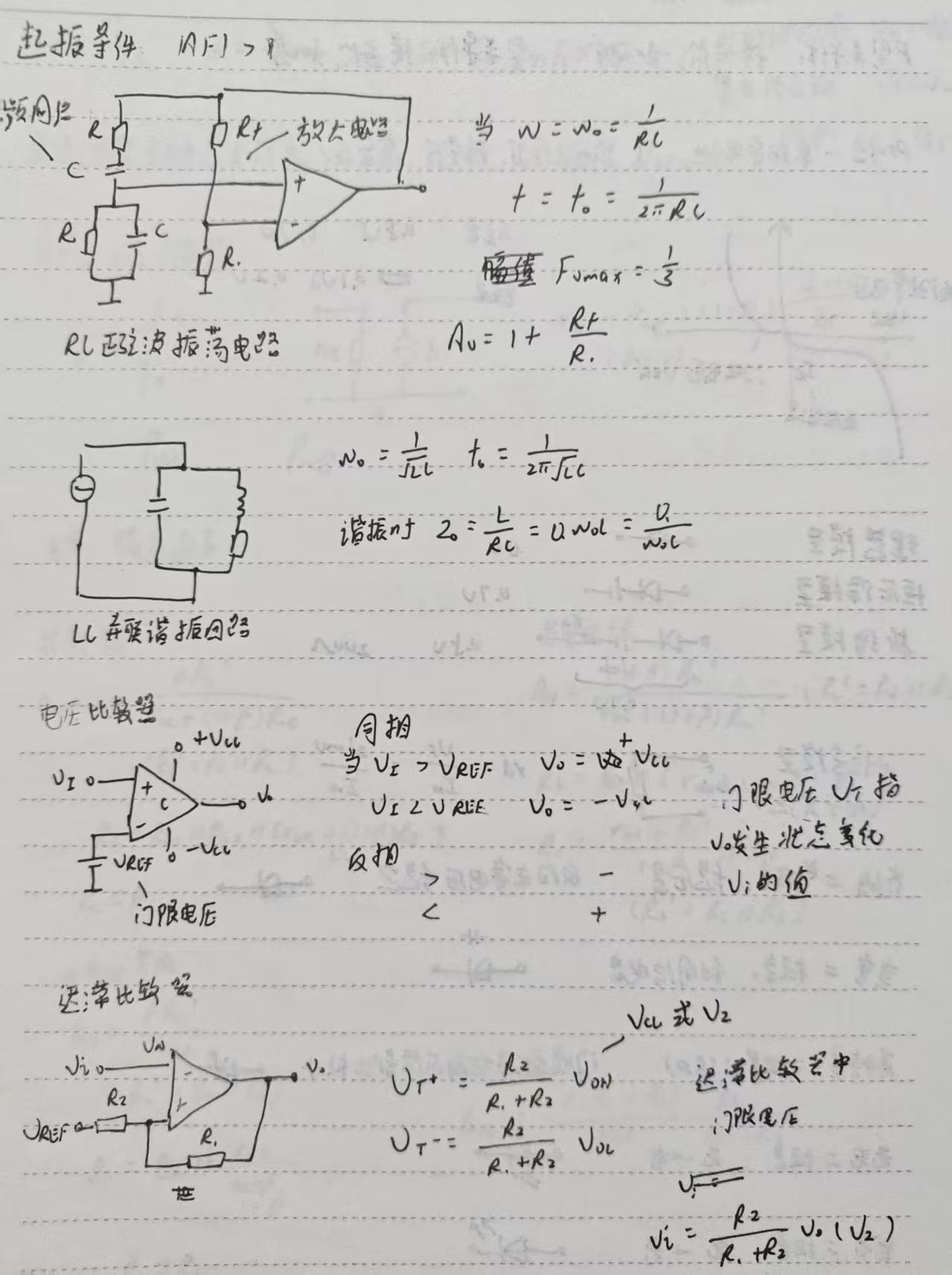

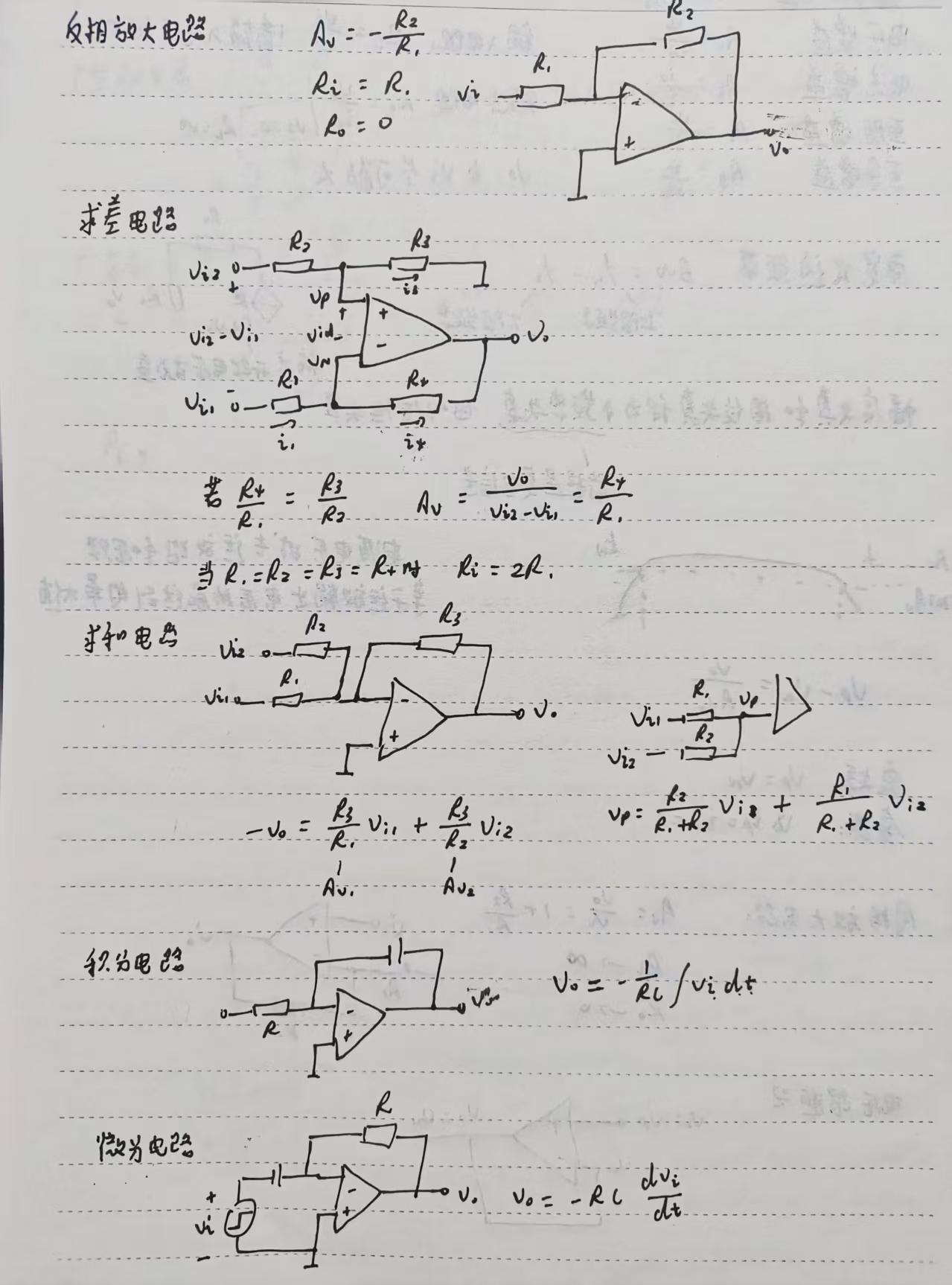

三、常用电路
