《ECharts入门》第 8 章 第一个图表：一个 HTML 文件画柱状图

【本章目标】

学完这一章，你能：

【原理先行】

ECharts 画图只需要两步

ECharts 的工作模式极其简单：

第一步：找到一块地方（init）
第二步：告诉它画什么（setOption）

第一步——echarts.init(dom) 做的是：

• 在 DOM 里找到那个 dom 元素，读它的 width 和 height。
• 在它内部插入一个 <canvas>（或 SVG，取决于渲染器配置），大小等于容器尺寸。
• 返回一个 chart 对象，你以后用这个对象和图表交互。

第二步——chart.setOption(option) 做的是：

• 读 option 对象里的 xAxis、yAxis、series 等字段，算出坐标轴、刻度、数据点位置，把图形画进 <canvas>。
• 如果你再次调用 setOption，ECharts 会合并新旧配置，而不是从头重画——这是 setOption 最容易被误解的行为，第 9 章专门讲。

最小 option 只有三个字段

{
xAxis: { type: 'category', data: ['Mon', 'Tue', 'Wed'] },
yAxis: { type: 'value' },
series: [{ type: 'bar', data: [120, 200, 150] }]
}

这三行就能出一张有柱子、有横纵坐标轴的图。其他的——标题、提示框、图例、颜色——全都可以在这三步跑通之后再加。本章的节奏就是：先跑通这三行，再加别的。

容器高度：为什么 0 高度等于「图不显示」

ECharts 读容器尺寸来初始化画布。如果 <div> 没有显式高度，浏览器给它的默认高度是 0（块级元素没有内容时高度归零）。ECharts 拿到 0 高 0 宽，画布就是空白，不报错。

这就是图不显示的头号原因——不是代码有 bug，是容器没高度。

【最小可跑】

建一个 ch08 文件夹，在里面写两个文件：

<!DOCTYPE html>
<html lang="zh-CN">
<head>
<meta charset="UTF-8">
<title>云顶咖啡季度销售额</title>
</head>
<body>
<h1>云顶咖啡季度销售额</h1>
<div id="chart" style="width:600px; height:400px;"></div>
<script src="../../lib/echarts.min.js"></script>
<script src="app.js"></script>
</body>
</html>

const dom = document.getElementById('chart');
const chart = echarts.init(dom);

chart.setOption({
title: { text: '云顶咖啡季度销售额（万元）' },
tooltip: { trigger: 'axis' },
legend: { data: ['季度销售额'] },
xAxis: {
type: 'category',
data: ['第一季度', '第二季度', '第三季度', '第四季度']
},
yAxis: { type: 'value' },
series: [{ name: '季度销售额', type: 'bar', data: [2180, 3226, 3814, 4506], itemStyle: { color: '#6b4f2a' } }]
});

window.addEventListener('resize', () => {
chart.resize();
});

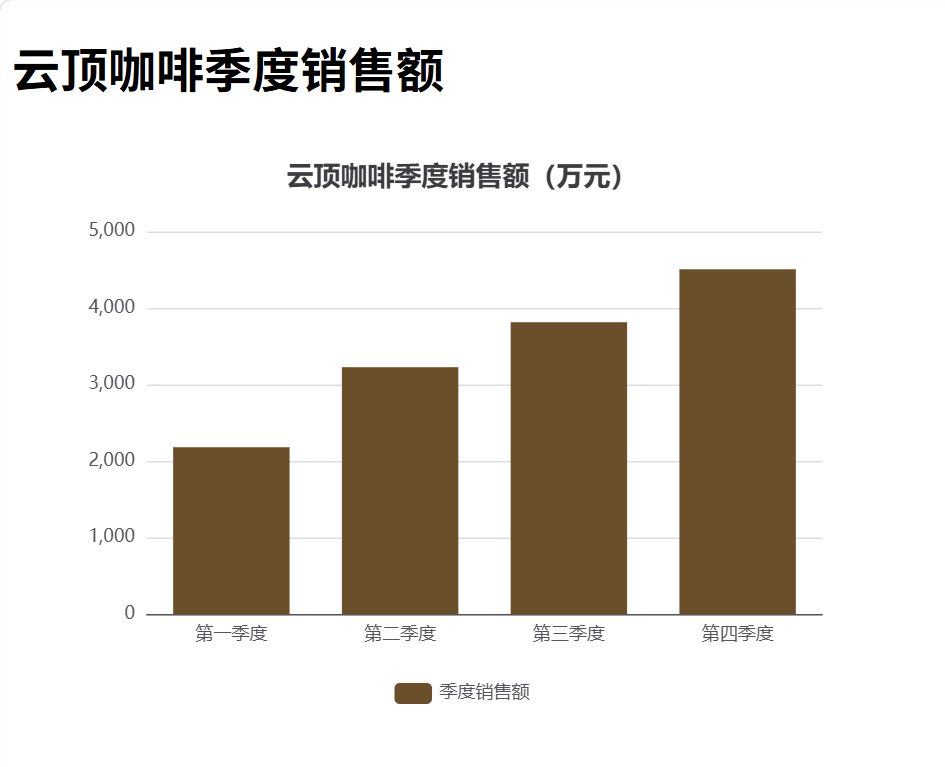

保存后双击 index.html——柱状图出来了。

../../lib/echarts.min.js 是什么路径？
这是相对路径：从 ch08/index.html 出发，先退两层（../../）到仓库根，再进 lib/，找到 echarts.min.js。读者拿到的是完整仓库，这个路径永远对。

CDN 写法（没有本地文件时），把 <script src="../../lib/echarts.min.js"> 换成下面三个地址之一（实测均可用，体积一致）：

https://cdn.jsdelivr.net/npm/echarts@6.1.0/dist/echarts.min.js
https://unpkg.com/echarts@6.1.0/dist/echarts.min.js
https://cdn.staticfile.net/echarts/6.1.0/echarts.min.js

【逐步加料】

第一步：去掉 title，图还画吗？

把 option 里 title 那一行注释掉：

const option = {
// title: { text: '…' }, ← 注释掉
xAxis: { type: 'category', data: ['第一季度', '第二季度', '第三季度', '第四季度'] },
yAxis: { type: 'value' },
series: [{ type: 'bar', data: [2180, 3226, 3814, 4506] }]
};

保存刷新——图照样在，只是左上角没有标题了。title 不是必需的，xAxis + yAxis + series 才是最小可跑三件套。

第二步：鼠标移到柱子上，加 tooltip

tooltip 是「鼠标移过去显示数值」的那个浮层。在 option 里加一行：

tooltip: { trigger: 'axis' }

trigger: 'axis' 的意思是：鼠标在 X 轴任何位置移动都会触发，不要求精确移到柱子上。对于柱状图、折线图这类有坐标轴的图，'axis' 比 'item' 好用。

刷新，鼠标在图里左右移——浮层跟着走了。

第三步：图例（legend），让多个系列可以开关

以后会有「销售额」和「杯数」两个系列。图例让用户点一下就隐藏/显示某个系列。加这一行：

legend: { data: ['季度销售额'] },

但图例要有名字对应才有用——在 series[0] 里给系列起个名：

series: [{ name: '季度销售额', type: 'bar', data: [2180, 3226, 3814, 4506] }]

刷新——图上方出现了一个小方块加文字，点一下图例，柱子消失；再点，柱子回来。

第四步：柱子改颜色

itemStyle.color 控制单色系颜色。把咖啡深棕色换成品牌色：

series: [{
name: '季度销售额',
type: 'bar',
data: [2180, 3226, 3814, 4506],
itemStyle: { color: '#6b4f2a' }
}]

'#6b4f2a' 是本书主线「云顶咖啡」的品牌深棕。刷新，柱子变色。

第五步：浏览器缩放，图不跟着缩怎么办

把浏览器窗口拉宽——柱子不会跟着变宽，图表大小固定在 600×400。

为什么？ echarts.init(dom) 只在创建时读一次容器尺寸。容器 CSS 写死了 width:600px，不会随窗口变。

让图跟着窗口缩，需要两件事：

一，把容器改成百分比宽度（改 index.html 里 <div id="chart" style="…"> 的 width）：

<div id="chart" style="width:100%; height:400px;"></div>

二，在 app.js 末尾加监听：

window.addEventListener('resize', () => {
chart.resize();
});

chart.resize() 让 ECharts 重新读容器的当前尺寸，把画布改成那个大小。

刷新，拖窗口边界——柱子跟着伸缩了。

第六步：看看 ECharts 内部的完整 option

打开开发者工具（F12），切到 Console，敲：

document.getElementById('chart').__echarts_instance__

按 Enter，会看到一个字符串——这是 ECharts 分配给这个容器的实例 ID。再敲：

echarts.getInstanceById('<刚才那个字符串>')

拿到实例后，调 .getOption()：

echarts.getInstanceById('e-0-').getOption()

展开你看到的内容——比你写的多了一大堆！grid、animation、textStyle 全是 ECharts 填进来的默认值。这就是「setOption 合并机制」：你没写的字段，ECharts 会填上它的默认值，而不是留空。

【参数速查】

本章出现的 option 顶层字段：

series 里本章用到的字段：

【常见坑】

坑 1：容器高度为 0——图不显示，也没有报错

现象：双击 HTML 打开，只有一个空白区域，没有图，Console 没有红色报错。

根因：<div id="chart"> 没有写 height，或 height 设成了百分比但父元素没有固定高度。

排查：开发者工具 Elements 面板，找到 #chart 节点，看 Computed 面板里的 height 是不是 0px。

修法：

<!– 用 px，或确保有高度 –>
<div id="chart" style="width:600px; height:400px;"></div>

坑 2：<script> 路径写错，echarts is not defined

现象：Console 报红色错误 Uncaught ReferenceError: echarts is not defined。

根因：<script src="../../lib/echarts.min.js"> 里的相对路径不对——比如你从桌面双击打开了 index.html，但 lib/ 不在上两层。

排查：Network 面板（开发者工具），找到 echarts.min.js 那一行——红色 404 就是路径错了。

修法：

• 用本地仓库结构时，确认 lib/echarts.min.js 在 index.html 往上两层目录里。
• 或者直接用 CDN 地址（见本章【最小可跑】）。

坑 3：键名拼错了，ECharts 静默忽略

现象：图出来了，但标题不显示、tooltip 不出来——没有任何报错。

根因：title 写成了 titel，tooltip 写成了 tootip——ECharts 不认识错误键名，直接跳过，不抛错。注意方向：是「正确的键名被你写成了别的拼法」，不是「写错了键名会消失」——实测拼错的 titel 会原样留在 getOption() 的返回里（顶层键从 31 个变成 32 个），图上却什么都没有。

排查：先在 Console 敲 chart.getOption() 展开看，但你只能靠「图上少了什么」定位，不能靠「键在不在返回里」——不认识的键一样会在里面。逐层核对键名与它挂的位置之后，再拿一份能跑的示例对一遍。要把它变成硬错误，得靠第 39 章用 TypeScript 在编译期抓住。

坑 4：<script src="app.js"> 写在 <div id="chart"> 之前

现象：Console 报错 Cannot read properties of null (reading 'xxx')。

根因：浏览器从上往下解析，先执行 app.js，那时 <div id="chart"> 还没被创建，document.getElementById('chart') 返回 null，echarts.init(null) 报错。

修法：把 <script src="app.js"> 移到 </body> 前——本章【最小可跑】就是这么写的。

坑 5：在 file:// 协议下用 fetch 加载本地 JSON，报 CORS 错误

现象：第 6 章开始从 data/*.json 取数据，双击打开报 Failed to fetch 或 CORS 错误。

本章不受影响——数据写在 option 里，不需要 fetch。

修法（从第 6 章开始）：起一个本地 HTTP 服务：

node tools/serve.mjs
# 打开 http://127.0.0.1:18000/code/ch08/index.html

坑 6：同一个 DOM 元素 init 了两次

现象：Console 出现黄色警告 [ECharts] There is a chart instance already initialized on the dom.，然后后面的代码行为怪异。

根因：每次触发某个事件（点击按钮之类）都重新 echarts.init(dom)——旧实例没销毁，又初始化了一个新的。

修法：

// 先检查是否已有实例
let chart = echarts.getInstanceByDom(dom);
if (!chart) {
chart = echarts.init(dom);
}
chart.setOption(newOption); // 用 setOption 更新，不要重新 init

【工程文件】

ch08/
├── index.html ← 完整 HTML，双击即可运行（需 lib/ 在同仓库）
└── app.js ← echarts.init + setOption，约 15 行

两个文件加起来不到 30 行代码，就是你用 ECharts 画的第一张图。

【练习】

练习 1：把柱子换成折线

app.js 里把 series[0].type 从 'bar' 改成 'line'，刷新——柱子变成折线，数据没动。

这验证了一件事：ECharts 里「图型」是 series.type 一个字段的事，数据格式不变。折线图需要「相同类目有相同 X 坐标的数据点」，你刚才的四个季度正好符合。

练习 2：加第二个系列——杯数

把 option 改成这样（注意 series 数组有两个对象了）：

const option = {
title: { text: '云顶咖啡：季度销售额与杯数' },
tooltip: { trigger: 'axis' },
legend: { data: ['销售额（万元）', '杯数（万杯）'] },
xAxis: { type: 'category', data: ['Q1', 'Q2', 'Q3', 'Q4'] },
yAxis: { type: 'value' },
series: [
{ name: '销售额（万元）', type: 'bar', data: [2180, 3226, 3814, 4506] },
{ name: '杯数（万杯）', type: 'line', data: [480, 702, 832, 985], itemStyle: { color: '#c8a27a' } }
]
};

刷新——一张图里同时有柱子和折线，图例出现两个可点击项。这就是 ECharts 多图型叠在同一个坐标系的方式。

练习 3：用 getOption() 找出你没写但 ECharts 填了的默认值

在浏览器 Console 里运行：

const o = echarts.getInstanceByDom(document.getElementById('chart')).getOption();
console.log(o.animationDuration); // 你没写过这个字段，它从哪来的？
console.log(o.textStyle.fontSize); // 字体大小默认是多少？
console.log(o.grid); // grid 对象你一行没写，长什么样？

把输出的值抄下来——第 9 章会专门讲「配置优先级」，知道默认值是什么是理解覆盖机制的前提。

【小结】

本章把前七章学的所有东西（HTML 容器、JS 变量、函数调用）串成了一个完整的流程：

建文件 → 写容器（有高度！）→ 引入 echarts.min.js → init → setOption → 看图

下一章会深入 option 的结构——为什么 xAxis 可以是 {} 也可以是 [{}]，setOption 的合并和替换有什么区别，getOption() 拿回来的对象为什么比你写的多了几十行。那些知识会让你以后调试图表问题时能直接看出「哪一层出了问题」。
