ROS文件解读(package .xml--CMakeLists.txt)

ROS Package（功能包）

• ROS Package 是 ROS 中最小的可编译 / 可运行单元，一个机器人功能（比如激光 SLAM、电机控制）通常对应一个或多个 Package。
• 每个 Package 必须包含 package.xml（描述包的元信息）和 CMakeLists.txt（编译构建规则），缺少任何一个都不被 ROS 识别为合法 Package。

ROS中的依赖和CMake库

ROS 里的 “依赖” 本质是：你的功能包想要正常编译、运行，必须依赖的其他软件 / 代码 / 库资源。就像你做一道菜需要食材，你的 ROS 包实现功能也需要 “食材”—— 这些 “食材” 就是依赖。

依赖的分类（对应 package.xml 里的标签）

• 头文件（.h/.hpp）：比如#include <ros/ros.h> 中的ros.h就是roscpp包提供的头文件，没有它编译代码会报错 “找不到头文件”。
• 库文件（.so/.a）：Linux 下的动态 / 静态链接库，比如roscpp会生成libroscpp.so，运行节点时系统需要找到这个库才能启动。
• 可执行程序：比如依赖rviz，本质是依赖rviz包编译出的rviz可执行文件。
• msg/srv 定义文件：比如依赖std_msgs，是依赖它定义的String.msg、Int32.msg等消息格式。


  举个直观例子

  你写了一个 C++ ROS 节点，代码第一行是：

  #include <ros/ros.h> // 用到roscpp的头文件

  编译时，编译器需要找到ros.h这个文件（来自roscpp包）—— 这是编译时依赖；运行时，你的节点需要调用roscpp的动态库libroscpp.so—— 这是运行时依赖；如果缺少这两个依赖，要么编译失败，要么运行时提示 “找不到库”。

  CMake 库不是 ROS 特有的，是 CMake 构建系统中的核心概念，ROS 基于 CMake 扩展了 catkin，所以会用到这个概念。

  1. 先理解 “库（Library）” 的基础

  编程中的 “库” 是提前编译好的、可复用的代码集合（对比：可执行文件是直接运行的程序，库是被程序调用的代码）。比如你写的 ROS 节点（可执行文件）会调用roscpp的库，不用自己重新写 “创建节点、发布话题” 的代码。

  2. CMake 库的具体含义

  在 CMake 中，“CMake 库” 是指：CMake 通过特定指令（如find_package、target_link_libraries）识别、管理、链接的 “库文件”（.so/.a）或 “库配置”。简单说：CMake 库是 CMake 能 “认得到”、能帮你链接到代码里的库资源。

  3. CMake 库的核心作用（ROS 场景下）

  在 ROS 的CMakeLists.txt中，你写：

  # 1. 查找roscpp这个CMake库（本质是找roscpp的编译配置和库文件）
  find_package(catkin REQUIRED COMPONENTS roscpp)

  # 2. 将roscpp的CMake库链接到你的节点
  target_link_libraries(my_node ${catkin_LIBRARIES})

  这两行的核心是：

• find_package(roscpp)：CMake 会去系统中找roscpp的 “库配置文件”（比如roscppConfig.cmake），这个文件告诉 CMake：
  • roscpp的头文件在哪（比如/opt/ros/noetic/include）；
  • roscpp的库文件在哪（比如/opt/ros/noetic/lib/libroscpp.so）；
• ${catkin_LIBRARIES}：是 CMake 变量，包含了所有找到的 ROS 库（如roscpp、std_msgs）的库文件路径，target_link_libraries会把这些库 “链接” 到你的可执行文件中，让你的节点能调用库的功能。

新手入门时，不用深究 CMake 库的底层实现，只需记住：在 CMakeLists.txt 中，find_package填你依赖的 ROS 包名，target_link_libraries加上${catkin_LIBRARIES}，就能正确链接依赖的 CMake 库。

package.xml 解读

package.xml 是包的 “身份证”，用于描述包的元信息（名称、版本、依赖、作者等），ROS 通过它识别包的基本信息和依赖关系。

核心结构（以 ROS Noetic/Melodic 为例，ROS2 格式略有差异）

<?xml version="1.0"?>
<!– 声明ROS版本，noetic对应格式2，kinetic/melodic也常用2 –>
<package format="2">
<!– 1. 必选基础信息 –>
<name>my_package</name> <!– 包名（唯一，小写+下划线） –>
<version>1.0.0</version> <!– 版本号（语义化：主版本.次版本.修订号） –>
<description>My first ROS package</description> <!– 功能描述 –>
<maintainer email="your@email.com">Your Name</maintainer> <!– 维护者（必填） –>
<license>Apache-2.0</license> <!– 许可证（如MIT、BSD、GPL） –>

<!– 2. 依赖声明（核心） –>
<!– build_depend：编译时依赖（比如头文件、CMake库） –>
<build_depend>roscpp</build_depend>
<!– exec_depend：运行时依赖（比如ROS节点运行需要的库） –>
<exec_depend>roscpp</exec_depend>
<!– build_export_depend：编译导出依赖（其他包依赖本包时需要的编译依赖） –>
<build_export_depend>roscpp</build_export_depend>
<!– test_depend：测试时依赖 –>
<test_depend>rostest</test_depend>

<!– 3. 可选信息 –>
<author>Your Name</author> <!– 作者 –>
<url type="website">https://your-url.com</url> <!– 文档/代码地址 –>
</package>

在 Package 目录下执行：

catkin_lint . # 检查package.xml语法是否正确
rospkg info my_package # 查看包的元信息（验证是否识别）

以下是一段package.xml，读者可以自行解读，

<?xml version="1.0"?>
<package format="2">
<name>imu_filter</name>
<version>0.0.0</version>
<description>imu_filter</description>
<maintainer email="a@a.com">a</maintainer>
<license>BSD</license>

<buildtool_depend>catkin</buildtool_depend>

<build_depend>roscpp</build_depend>
<build_depend>sensor_msgs</build_depend>
<build_depend>geometry_msgs</build_depend>
<build_depend>tf</build_depend>
<build_depend>tf2</build_depend>
<build_depend>dynamic_reconfigure</build_depend>

<exec_depend>roscpp</exec_depend>
<exec_depend>sensor_msgs</exec_depend>
<exec_depend>geometry_msgs</exec_depend>
<exec_depend>tf</exec_depend>
<exec_depend>tf2</exec_depend>
<exec_depend>dynamic_reconfigure</exec_depend>
</package>

CMakeLists.txt 解读

CMakeLists.txt 是编译规则文件，告诉 ROS（实际是 catkin 构建系统）如何编译代码、链接库、安装文件等。ROS 基于 CMake 扩展了 catkin，所以文件里既有 CMake 原生语法，也有 catkin 特有语法。

# 1. 声明CMake最低版本（ROS Noetic对应3.0.2+）
cmake_minimum_required(VERSION 3.0.2)

# 2. 声明包名（必须和package.xml的<name>一致）
project(my_package)

# 3. 设置编译选项（可选，解决中文编码、C++版本等问题）
add_compile_options(-std=c++11) # 指定C++11标准

# 4. 查找依赖的ROS包（核心）
find_package(catkin REQUIRED COMPONENTS
roscpp
std_msgs
message_generation # 如果自定义msg/srv，需要加这个
)

# 5. 声明catkin包的导出信息（固定模板）
catkin_package(
INCLUDE_DIRS include # 头文件目录
LIBRARIES ${PROJECT_NAME} # 编译生成的库名
CATKIN_DEPENDS roscpp std_msgs # 依赖的ROS包
# DEPENDS system_lib # 如果依赖非ROS库（如Eigen），加这里
)

# 6. 包含头文件目录（让编译器找到头文件）
include_directories(
include
${catkin_INCLUDE_DIRS} # ROS依赖包的头文件目录
)

# 7. 编译可执行文件（核心：生成ROS节点）
add_executable(my_node src/my_node.cpp) # 源文件→可执行文件
# 链接库（必须加，否则编译报错）
target_link_libraries(my_node
${catkin_LIBRARIES}
)

# 8. 安装（可选：将可执行文件安装到ROS环境）
install(TARGETS my_node
RUNTIME DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
)
# 安装头文件（可选）
install(DIRECTORY include/${PROJECT_NAME}/
DESTINATION ${CATKIN_PACKAGE_INCLUDE_DESTINATION}
)

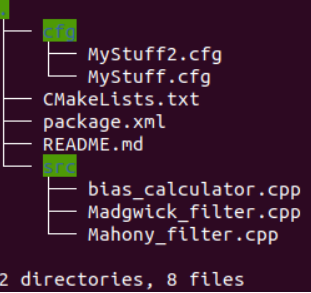

以下是一段CMakeLists.txt ，读者可以自行解读，

cmake_minimum_required(VERSION 2.8.3)
project(imu_filter)

# 1. 查找所有依赖（顺序固定）
find_package(catkin REQUIRED COMPONENTS
roscpp
sensor_msgs
geometry_msgs
tf
tf2
dynamic_reconfigure
)

# 2. 生成动态参数头文件（仅针对需要的两个滤波器）
generate_dynamic_reconfigure_options(
cfg/MyStuff.cfg
cfg/MyStuff2.cfg
)

# 3. Catkin 包导出配置（顺序固定）
catkin_package(
CATKIN_DEPENDS roscpp sensor_msgs geometry_msgs tf tf2 dynamic_reconfigure
)

# 4. 头文件包含路径（顺序固定）
include_directories(
${catkin_INCLUDE_DIRS}
)

# 5. 第一步：创建可执行目标（严格按「先创建，后操作」）
add_executable(madgwick_imu_filter src/Madgwick_filter.cpp)
add_executable(mahony_imu_filter src/Mahony_filter.cpp)
add_executable(bias_calculator src/bias_calculator.cpp)

# 6. 第二步：添加依赖（仅给需要动态参数的两个目标加）
add_dependencies(madgwick_imu_filter ${PROJECT_NAME}_gencfg ${catkin_EXPORTED_TARGETS})
add_dependencies(mahony_imu_filter ${PROJECT_NAME}_gencfg ${catkin_EXPORTED_TARGETS})
# bias_calculator 无动态参数，无需添加此依赖

# 7. 第三步：链接库（所有目标都需要，顺序在创建和依赖之后）
target_link_libraries(madgwick_imu_filter ${catkin_LIBRARIES})
target_link_libraries(mahony_imu_filter ${catkin_LIBRARIES})
target_link_libraries(bias_calculator ${catkin_LIBRARIES})

注意：

常见扩展场景

• 编译多个节点

  # 编译第一个节点
  add_executable(node1 src/node1.cpp)
  target_link_libraries(node1 ${catkin_LIBRARIES})
  # 编译第二个节点
  add_executable(node2 src/node2.cpp)
  target_link_libraries(node2 ${catkin_LIBRARIES})

  自定义 msg/srv 文件：需要在find_package后添加：

  add_message_files(FILES MyMsg.msg) # 自定义msg文件
  add_service_files(FILES MySrv.srv) # 自定义srv文件
  generate_messages(DEPENDENCIES std_msgs) # 生成msg/srv的代码

  在 ROS 工作空间（catkin_ws）根目录执行：

  catkin_make # 编译所有包
  # 或指定编译当前包
  catkin_make –cmake-args -DCMAKE_BUILD_TYPE=Release –pkg my_package

  两个文件的关联

• package.xml 中声明的依赖（如roscpp），必须在CMakeLists.txt的find_package中对应包含，否则编译会找不到依赖。
• CMakeLists.txt的project名称必须和package.xml的<name>完全一致，否则 ROS 无法识别包。
• 新增依赖时，两个文件都要修改：先在package.xml加<build_depend>/<exec_depend>，再在CMakeLists.txt加find_package。
